高精密球面蜗杆蜗轮啮合传动组件

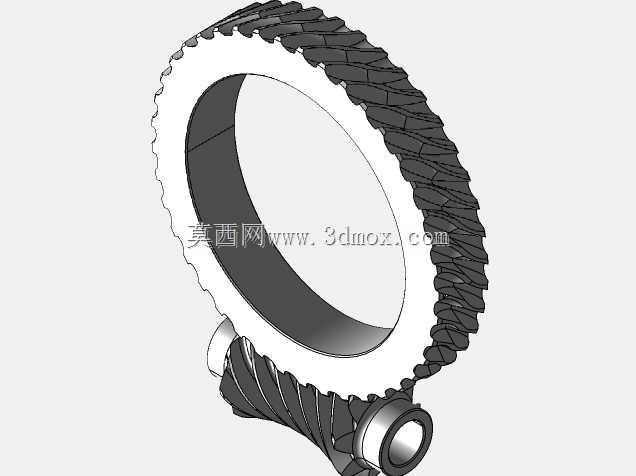

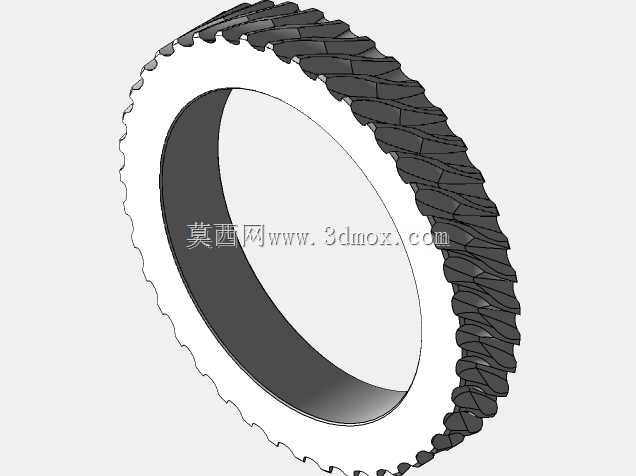

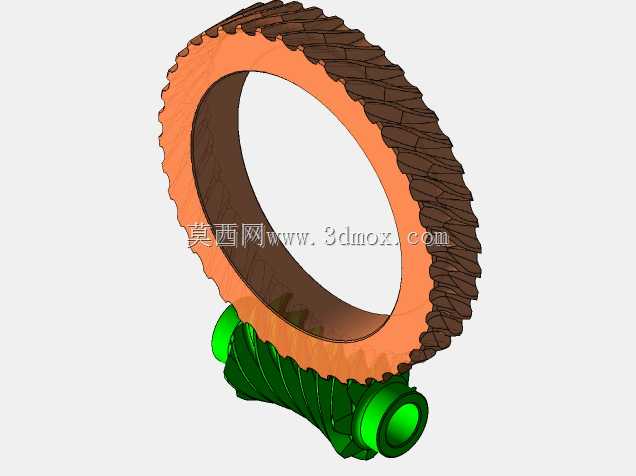

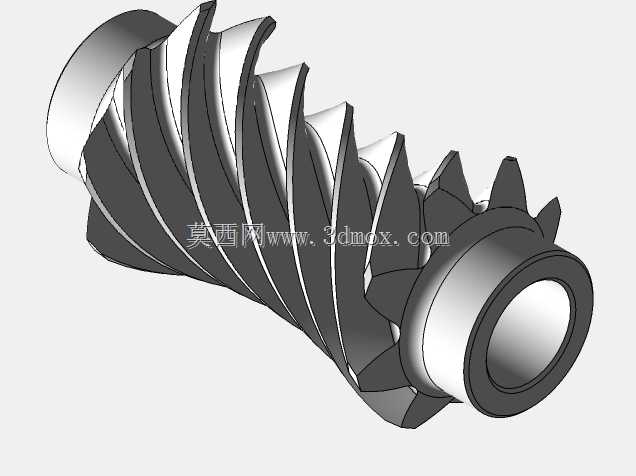

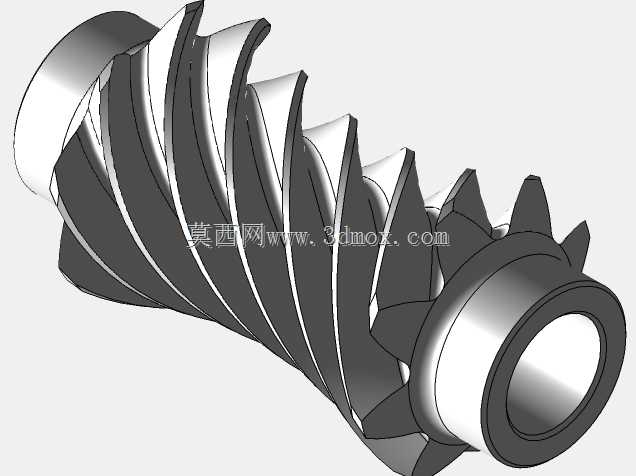

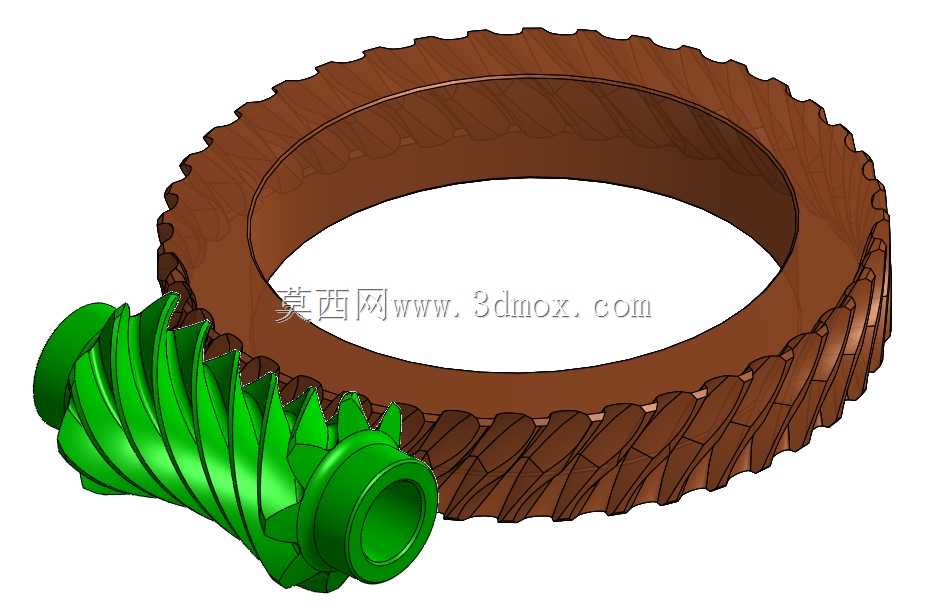

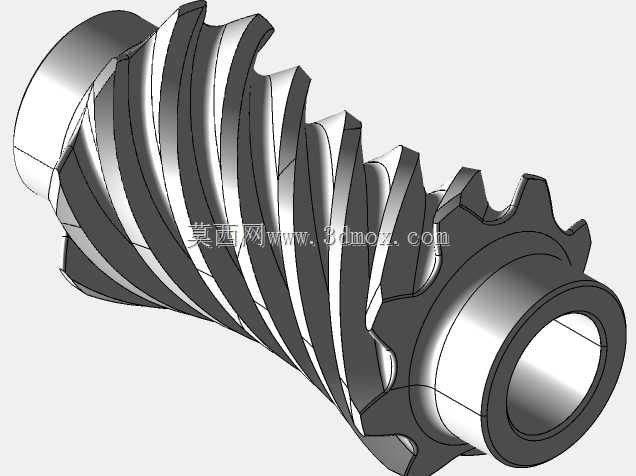

这套球面齿轮传动组件属于高承载精密蜗杆蜗轮传动结构，核心应用场景覆盖船舶高扭矩传动系统、石油工业齿轮操作机构、汽车电动转向执行器以及飞行控制执行器这类对传动精度、承载能力有严苛要求的领域。在船舶应用场景中，这类传动结构可适配大吨位破冰船、现代潜艇的盘上重载传动需求，凭借更高的负载能力与驱动效率，在高扭矩持续输出工况下保持稳定传动表现，避免常规齿轮传动在大载荷下出现的齿面磨损、传动间隙过大问题；在石油工业场景中，可适配阀门操作机构的大减速比传动需求，实现小输入扭矩驱动大负载阀门启闭，保证操作的平稳性与精准度；在汽车电动转向系统中，这类结构可将电机的高速低扭矩输出转化为转向机构需要的低速大扭矩动作，同时保证转向传动的无间隙啮合，提升转向操控的精准度与回正性能；在飞行控制执行器场景中，依托齿面的高精度特性，可实现控制舵面的精准微调，保障飞行姿态控制的响应精度。从产品功能特性来看，这套传动组件的齿面经过精密设计，机加工完成后无需额外研磨工序即可达到高精度啮合要求，齿侧两个啮合表面经过精准曲面计算，蜗轮部分拆分出三个独立啮合曲面，所有曲面参数经过严密数学推导，保证啮合过程中齿面接触应力均匀分布，相比普通圆柱蜗杆蜗轮，球面啮合结构的接触面积更大，单位齿面载荷更低，同时具备反向自锁特性，可避免负载端反向驱动输入端带来的安全隐患。在设计思路层面，蜗杆部分采用螺旋包络齿形设计，可通过常规三维建模逻辑快速生成杆部齿形模型，而配套的球面蜗轮齿形需要基于啮合运动轨迹进行包络计算，通过逐点生成齿面曲面的方式完成造型，保证蜗杆与蜗轮在全啮合行程内的齿面贴合度，避免出现边缘接触、齿面干涉的问题。从安装边界来看，蜗轮为环形内啮合齿圈结构，中心为贯通安装孔，可直接套装在输出轴端通过端面紧固件完成固定，齿圈外径与安装腔体预留足够的装配间隙，蜗杆为轴式结构，两端预留轴承安装轴颈，安装时与蜗轮轴线呈空间交错垂直布置，中心距经过严格匹配，保证啮合齿隙控制在精密传动允许的范围内，整体结构紧凑，可在有限的安装空间内实现大减速比传动，不需要额外增加中间传动轮组即可满足传动比需求，有效缩减整套传动机构的体积与重量。
