带双轴承安装结构的卧式轴承箱

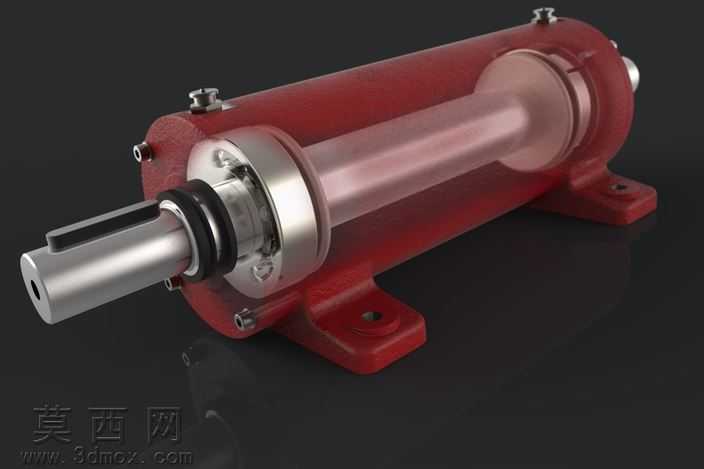

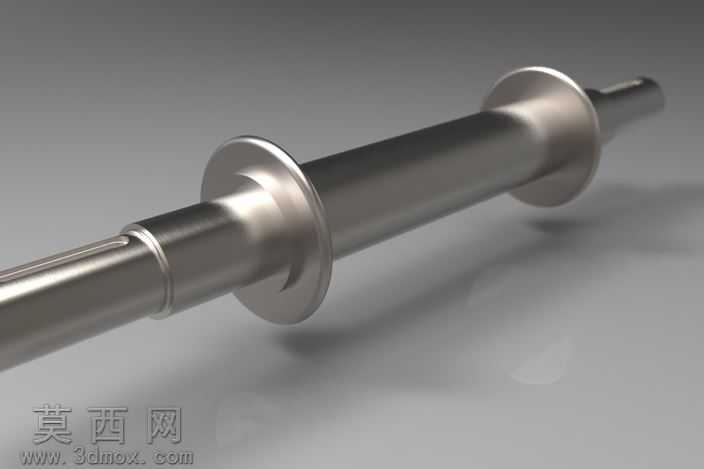

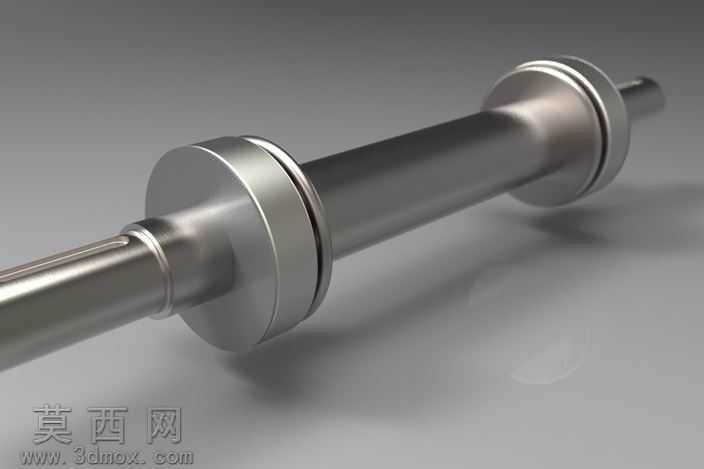

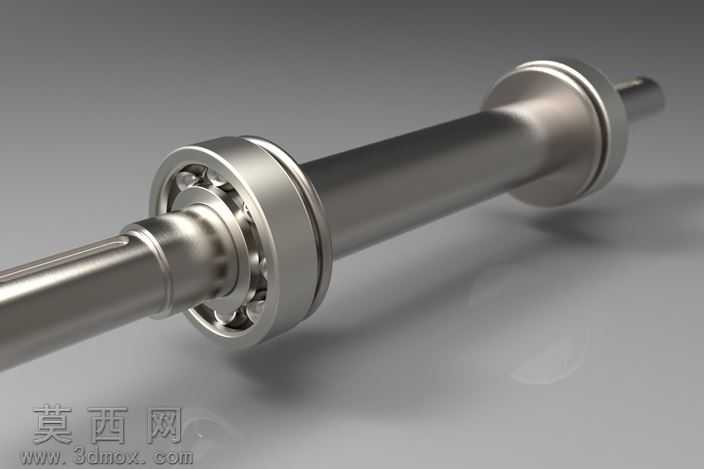

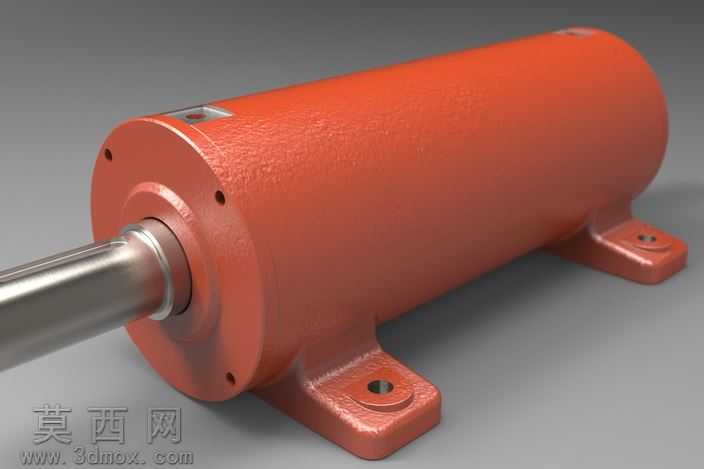

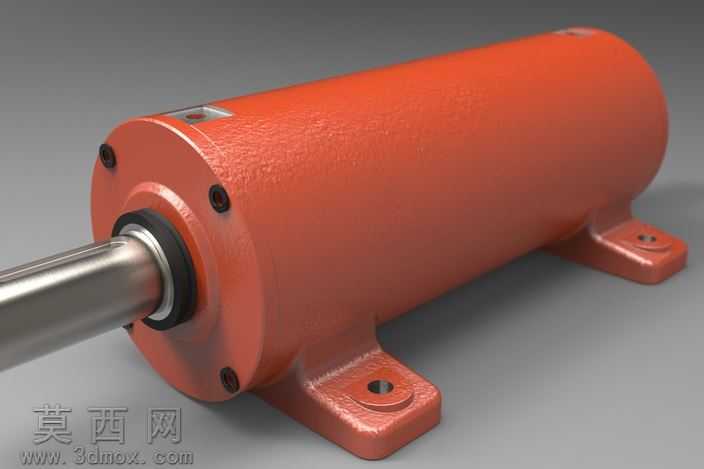

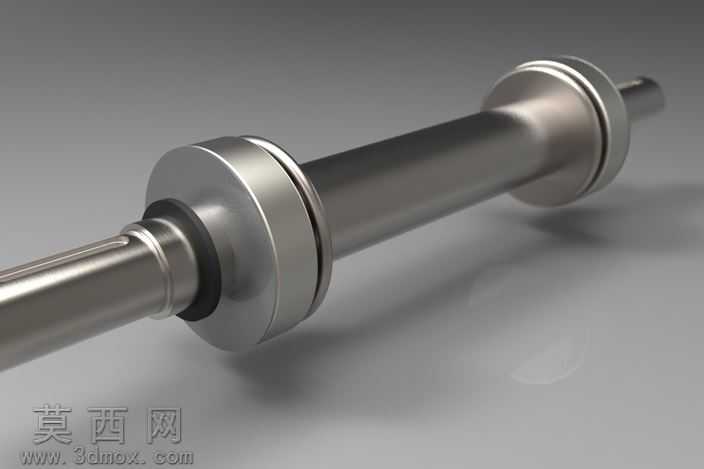

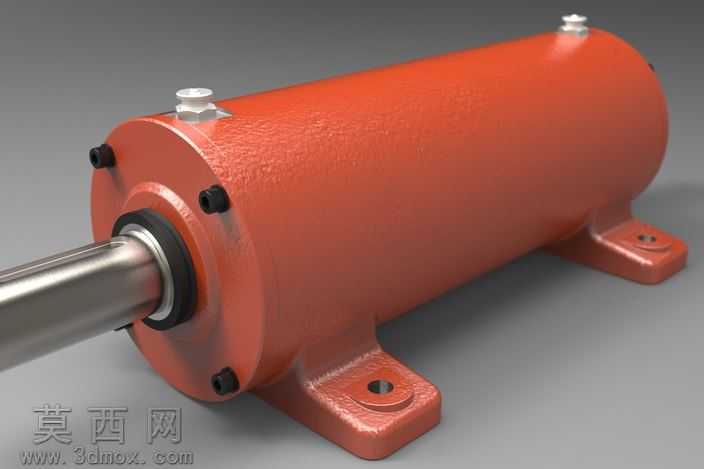

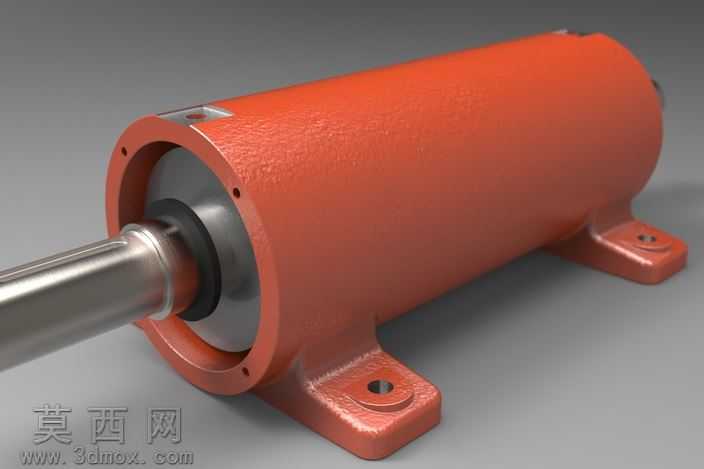

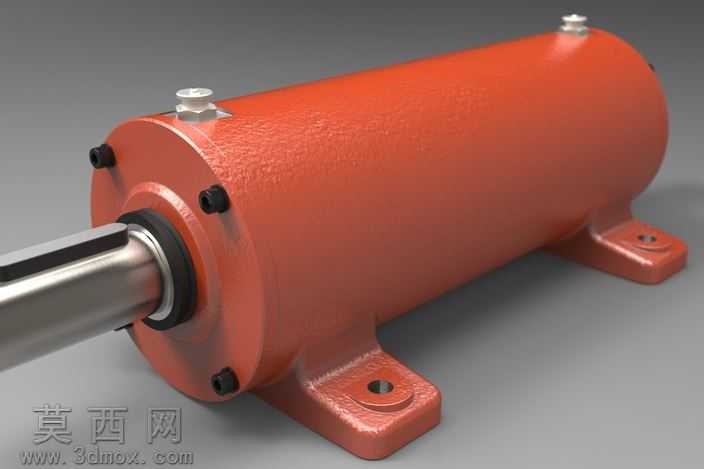

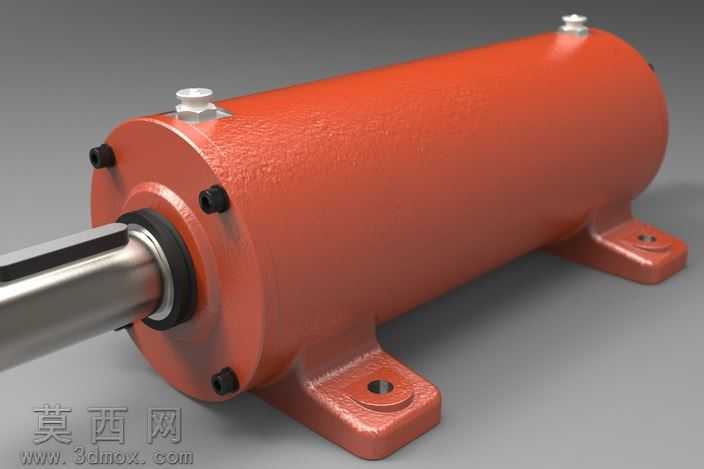

本模型为卧式安装的双轴承集成轴承箱，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械传动部件的装配公差规范，对各零件的配合尺寸进行了精准约束，确保虚拟装配状态下无干涉问题。模型首先完成外部铸造箱体的主体结构搭建，箱体采用带安装脚的卧式筒型结构，底部两个安装支座预留螺栓安装孔，可直接通过紧固件固定在设备安装基面，箱体筒身外侧预留多组紧定螺钉安装位，用于装配后对轴承外圈进行周向定位，防止轴承运行过程中出现外圈跑圈的问题。建模过程中对内部装配的两个深沟球轴承进行了等比例还原，包含轴承内圈、外圈、滚动体、保持架的完整细节，同时还原了轴端的V形密封圈结构，可实现轴承腔与外部环境的密封隔离，避免灰尘、切削液等杂质进入轴承滚道影响使用寿命。渲染阶段采用金属与涂装材质分层设置，箱体外部赋予红色哑光铸铁涂装材质，还原铸造件表面的细微颗粒质感，金属轴、轴承部件赋予抛光不锈钢材质，调整金属材质的反射率与粗糙度参数，呈现出金属加工面的光泽质感，密封橡胶圈赋予黑色哑光橡胶材质，通过不同材质的质感差异清晰区分各功能部件。结构设计上采用两端轴承同轴支撑的布局，可对穿过箱体的传动轴提供稳定的径向支撑，相比单轴承支撑结构拥有更高的承载能力与旋转精度，箱体的筒身长度经过合理设计，为两个轴承预留足够的安装间距，可抵消传动轴运行过程中产生的挠度变形，降低轴承的偏载磨损风险。设计过程中充分考虑部件的装配工艺性，轴承与箱体采用基孔制过渡配合，轴承与传动轴采用基轴制过渡配合，各零件的装配倒角、退刀槽等工艺细节均在模型中有所体现，可直接用于机械结构教学、设备改造方案演示、非标传动部件选型参考等场景。
