卧式储液罐带操作平台支架结构设计

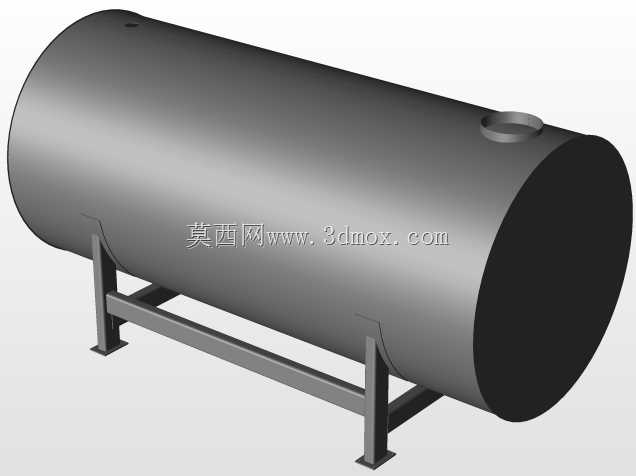

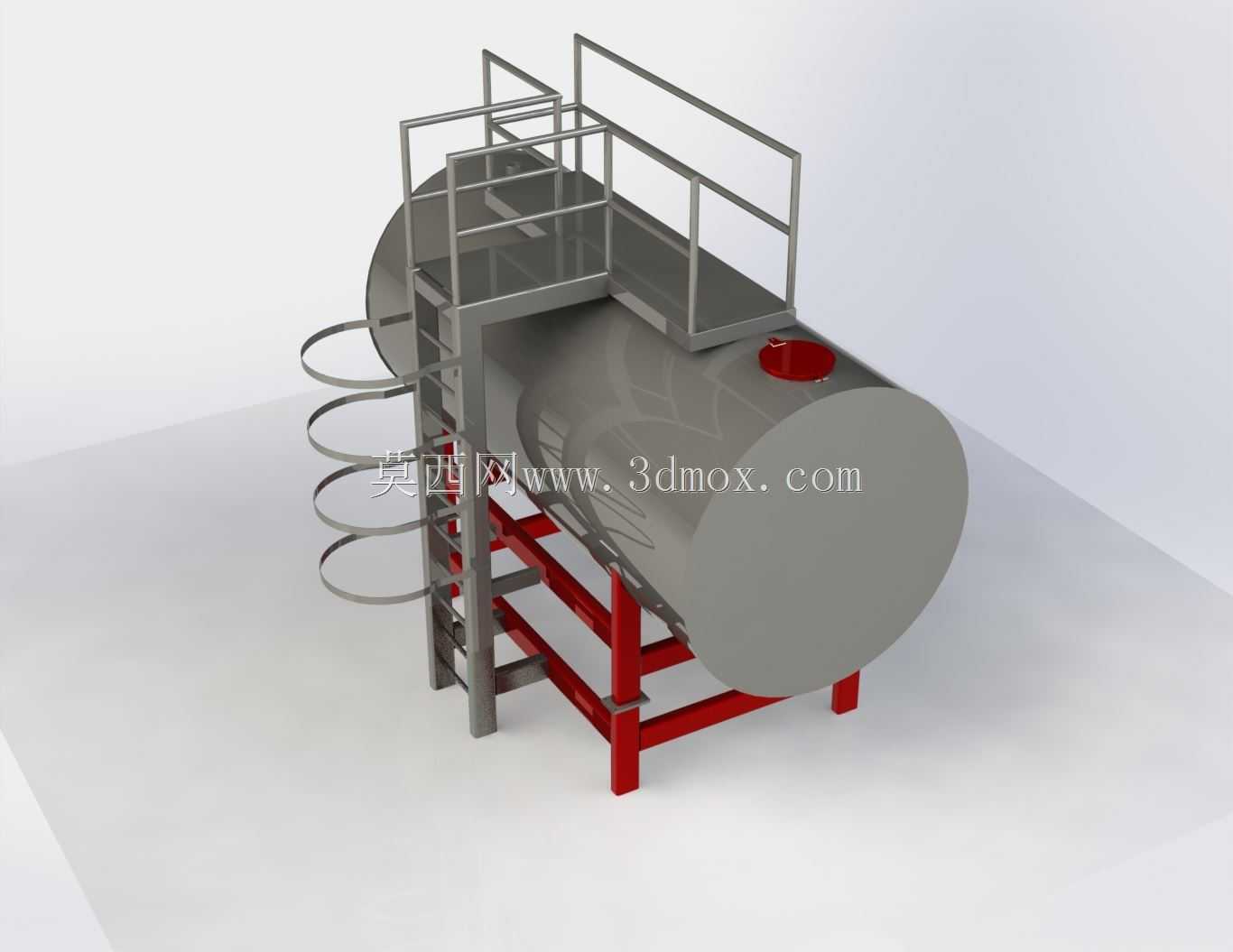

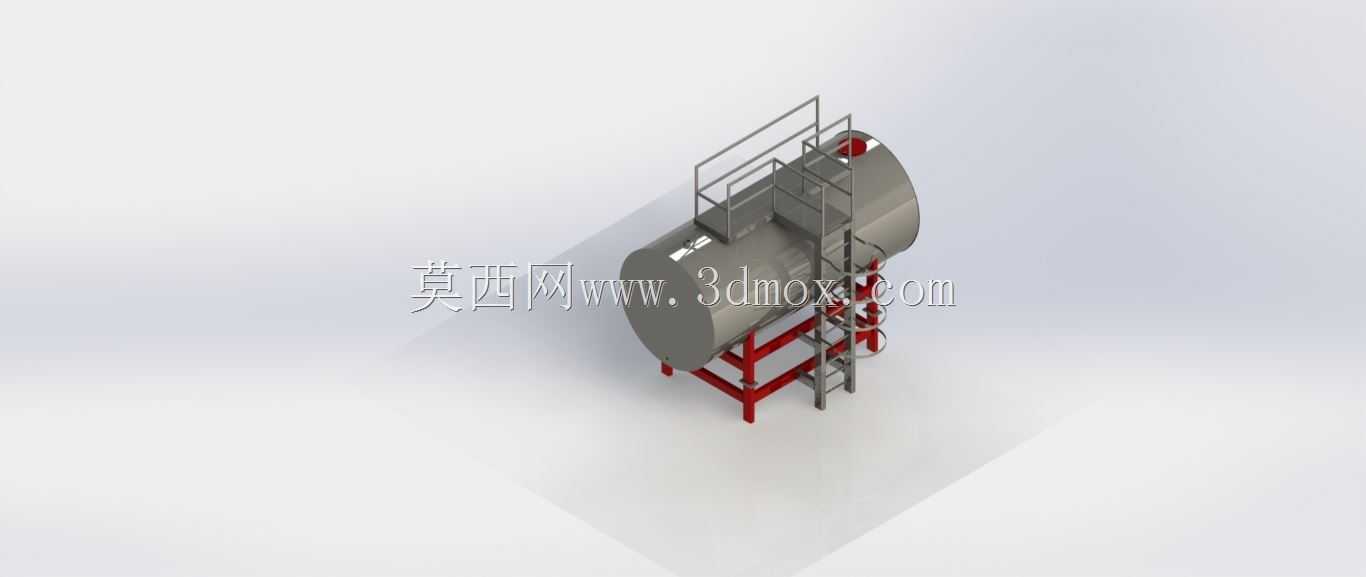

该卧式储液装置主要面向工业生产中的流体存储场景，可广泛应用于车间生产供水、设备液压油存储、小型化工原料暂存、工程机械配套燃油储放等领域，能够满足不同工况下液态介质的密闭存储需求，适配中小型生产单元的流体中转与定点存储使用要求。装置整体采用卧式圆柱罐体作为核心储液主体，相较于立式储罐，卧式结构重心更低，放置稳定性更强，对安装地面的承重要求更友好，同时便于日常对罐体顶部的部件进行巡检与操作。罐体顶部设置有圆形注液口，可对接不同规格的注液管路，注液口采用凸起式结构设计，能够避免加注液体时出现溢洒问题，同时可配套密封端盖实现罐体的密闭存储，减少液体挥发与外界杂质进入罐内污染介质。罐体配套设计了一体化的操作平台与爬梯结构，平台周边设置有全围式安全护栏，护栏采用多道横杆设计，能够为操作人员在顶部开展注液、液位检测、阀门操作等作业时提供可靠的安全防护，避免高空坠落风险；爬梯采用直梯搭配环形护笼的结构，护笼沿爬梯全程设置，能够为上下攀爬的操作人员提供侧向防护，提升上下通行的安全性。罐体底部采用红色框架式支撑结构，支架采用型钢焊接成型，通过多点位与罐体底部贴合支撑，能够均匀分散罐体满载时的重量，避免罐体局部受力过大出现变形，支架底部预留有安装固定孔位，可通过膨胀螺栓与混凝土地面完成固定，进一步提升装置整体的抗倾覆能力，适配不同的安装地面条件。设计过程中充分考虑了日常使用的操作便利性，操作平台的高度设置匹配常规人体站立操作的舒适高度，操作人员站在平台上即可轻松完成注液口操作、液位观测等常规作业，无需额外垫高作业；爬梯的踏步间距按照人体工程学参数设置，上下攀爬时脚步受力均匀，降低长时间作业的疲劳感。罐体的进出液接口可根据实际使用需求在罐体端部或底部预留对接位置，能够适配不同的管路排布方案，满足不同场景下的液体进出输送要求；罐体整体采用圆弧封头设计，相较于平盖结构承压能力更强，能够承受一定的内部液体压力，适配不同密度的液态介质存储需求，同时圆弧结构不易积存污物，便于后期对罐体内部进行清洁维护。该装置的安装边界清晰，整体占地尺寸紧凑，不需要过大的安装空间，可直接放置在车间边角、设备旁侧等区域，不需要额外搭建复杂的操作辅助设施，开箱后完成固定即可投入使用，能够快速适配不同生产场景的储液需求，有效降低现场储液设施的搭建成本与周期。
