农用拖拉机配套前置装载叉臂结构

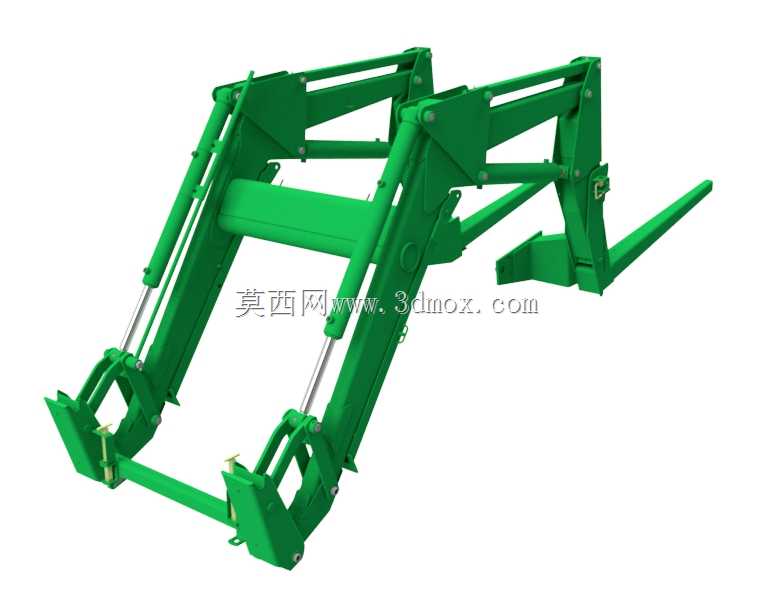

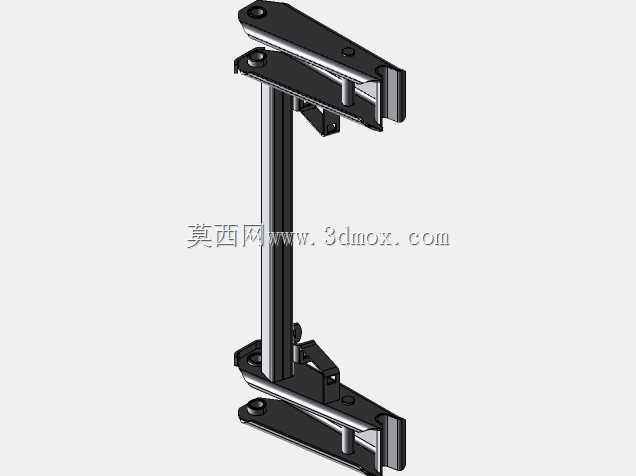

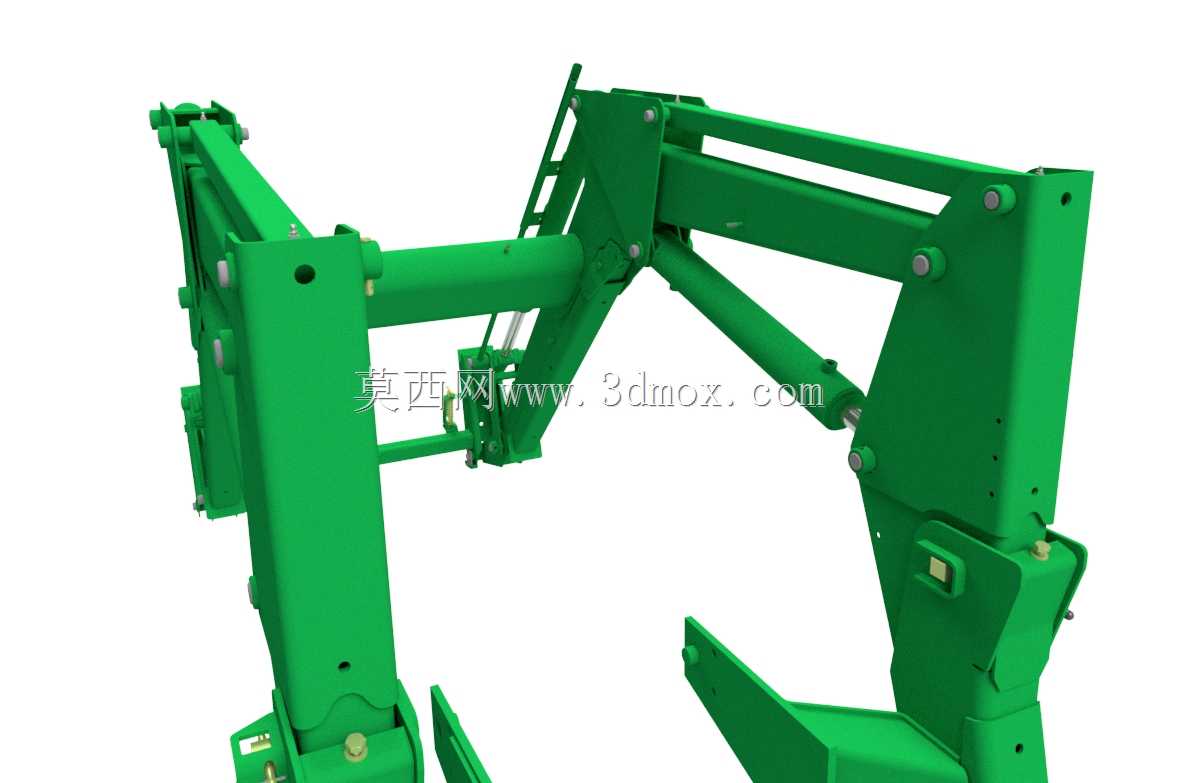

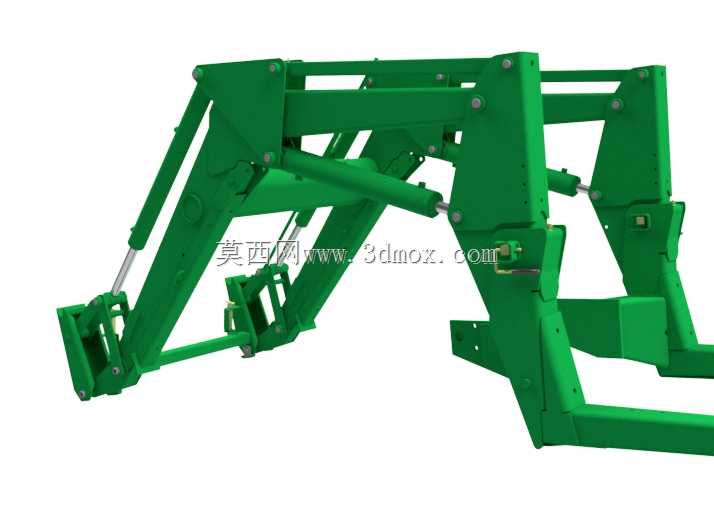

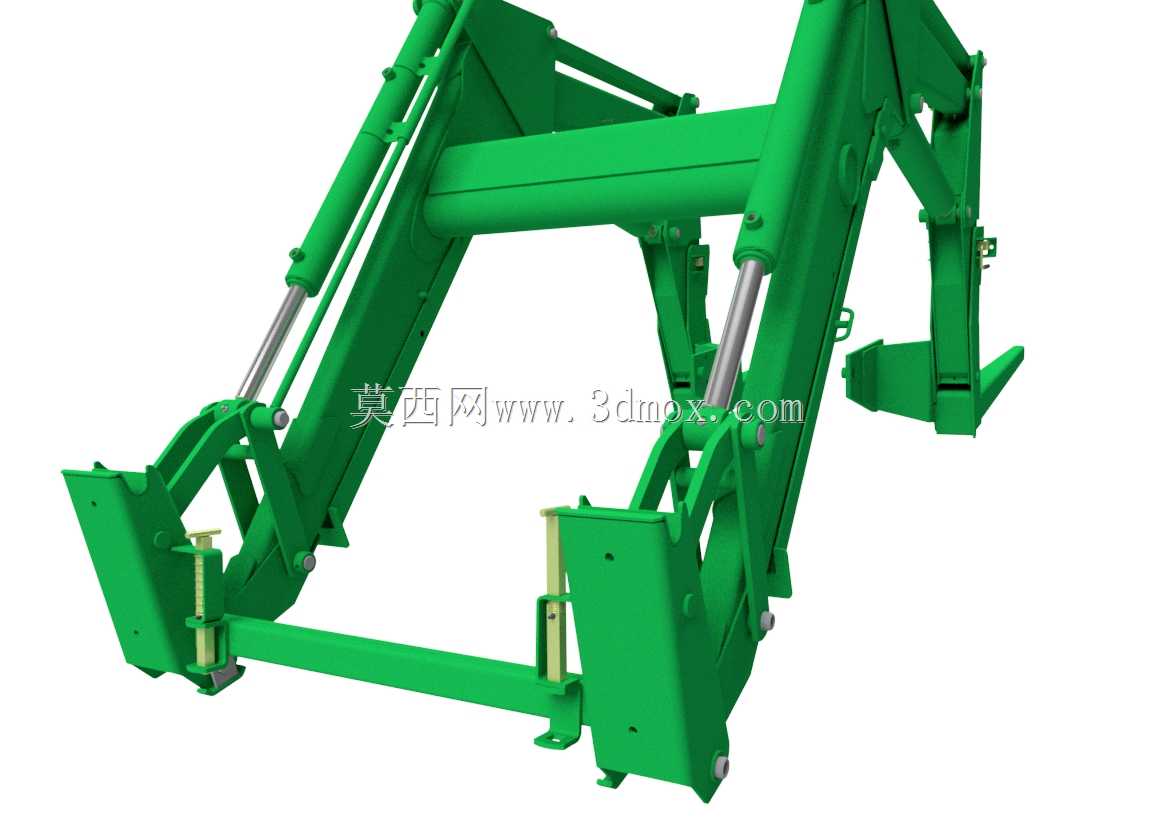

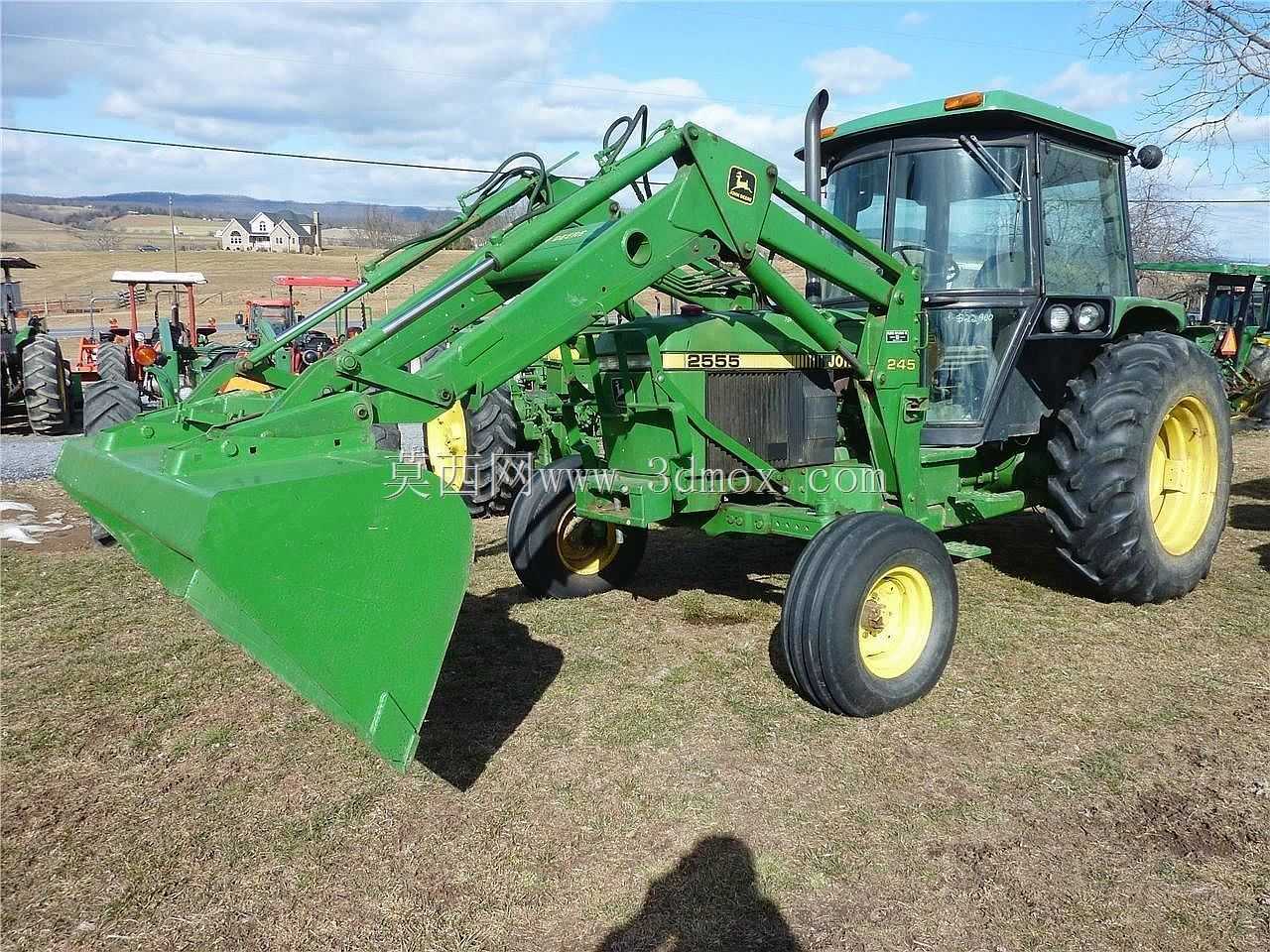

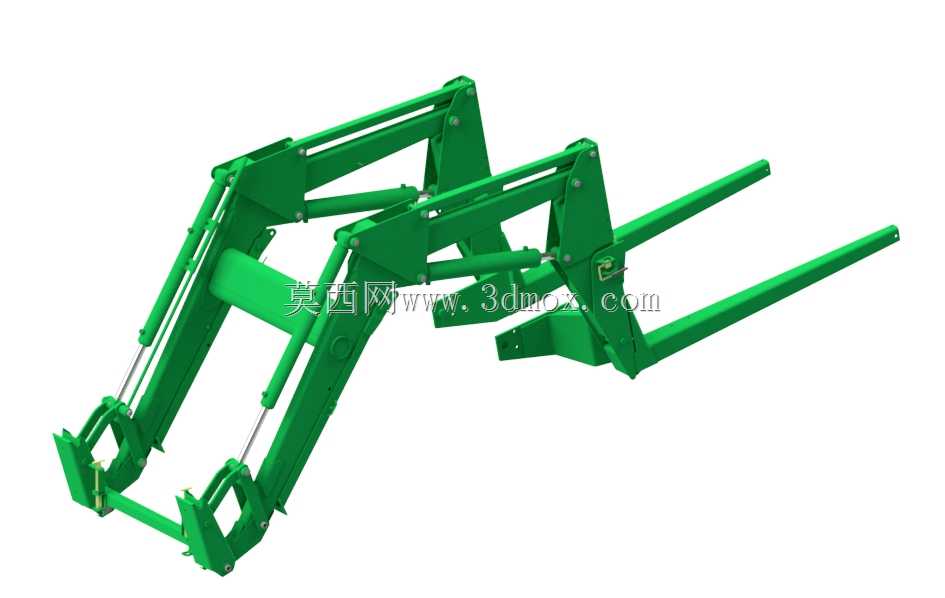

该结构为农用作业场景配套的前置叉装工作装置，主要适配中小马力轮式拖拉机的前端挂载接口，可广泛应用于中小型农场、农资站点、乡村基建场地的散状物料搬运、农资装卸、秸秆转运、土石方短距离驳运作业，能够替代人工完成重物举升、叉取、堆垛工序，大幅降低涉农作业的人力投入强度。整套装置采用双摇臂平行举升结构设计，主体承载臂选用高强度矩形钢焊接成型，整体做绿色防锈涂装处理，适配户外农田、露天堆场的复杂作业环境，可耐受常规的泥水飞溅、轻微磕碰与户外紫外线老化影响。结构上采用双液压缸同步驱动方案，举升过程中叉齿始终保持水平姿态，不会出现物料倾翻滑落的问题，臂架铰接点全部配置耐磨衬套，可降低长期往复摆动带来的铰接磨损，延长装置的整体使用寿命。设计过程中充分考虑了拖拉机前端的安装边界，挂载连接座的孔位完全匹配对应机型的前配重安装点位，无需对拖拉机本体做额外打孔改装，用户可快速完成挂载与拆卸，在不需要叉装作业时可快速拆下装置还原拖拉机的原有作业功能。叉齿采用加长高强度合金钢型材制作，可适配常规农用托盘、秸秆捆包、袋装化肥的叉取需求，举升行程覆盖农用作业常用的0.3米到2.2米举升高度范围，既可以完成地面物料的铲取，也能够满足普通农用货车货箱高度的装卸需求。臂架的整体宽度控制在1.2米范围内，不会超出常规拖拉机的车身宽度，保证乡村狭窄道路、田埂路段的通行安全性，液压管路全部沿臂架内侧排布，避免作业过程中被树枝、物料剐蹭造成管路破损，所有铰接位置都预留了润滑注油点位，方便日常维护保养。整套结构的受力经过优化，在最大举升载荷下臂架变形量控制在安全范围内，不会出现永久变形或焊缝开裂问题，液压油缸的推力匹配经过精准计算，可保证举升过程平稳无卡顿，下降过程带缓冲阻尼，避免重物快速下落造成的冲击损坏。
