Dreizler大功率工业燃烧器结构设计

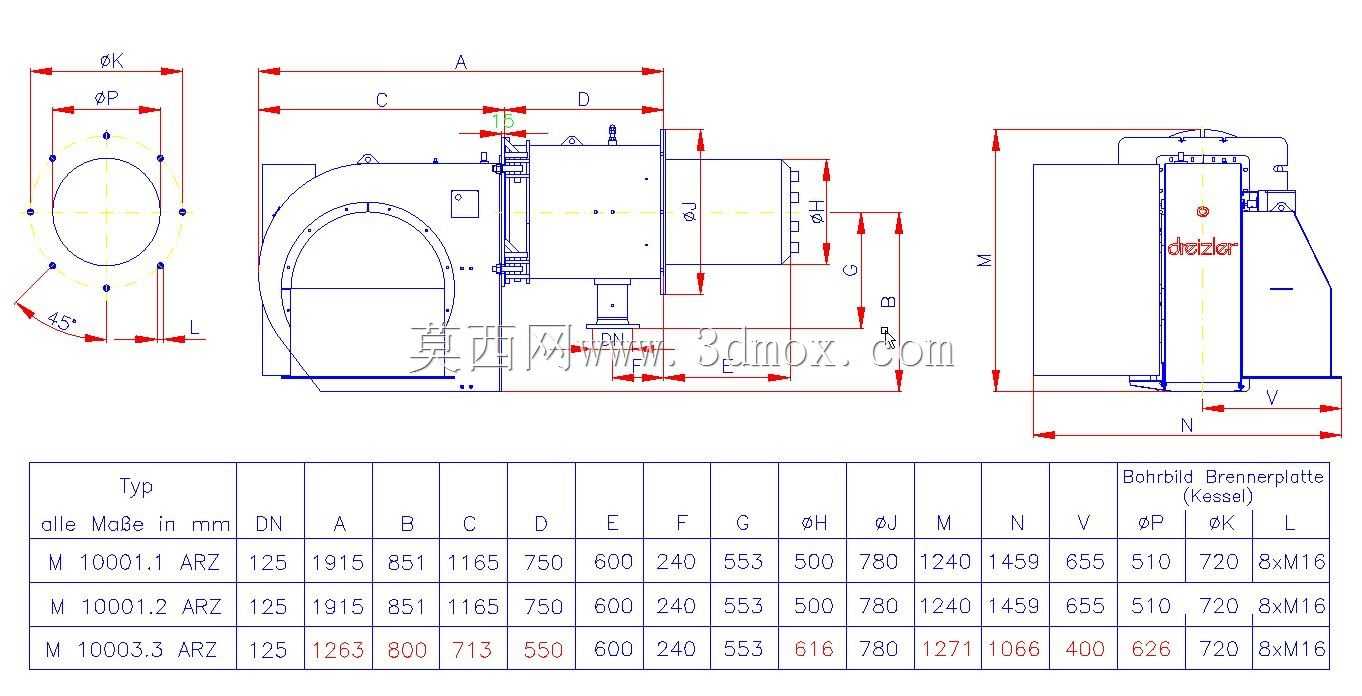

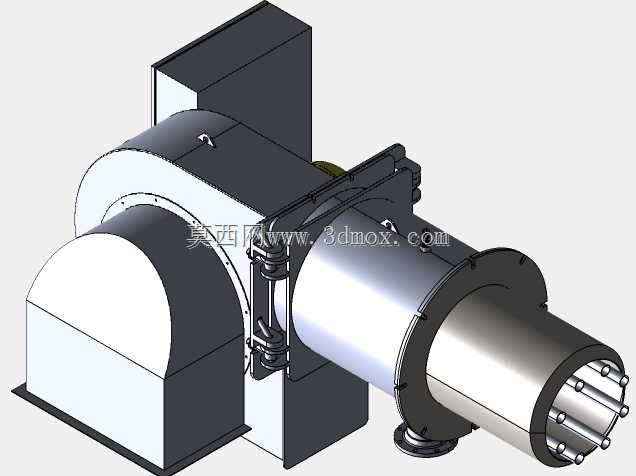

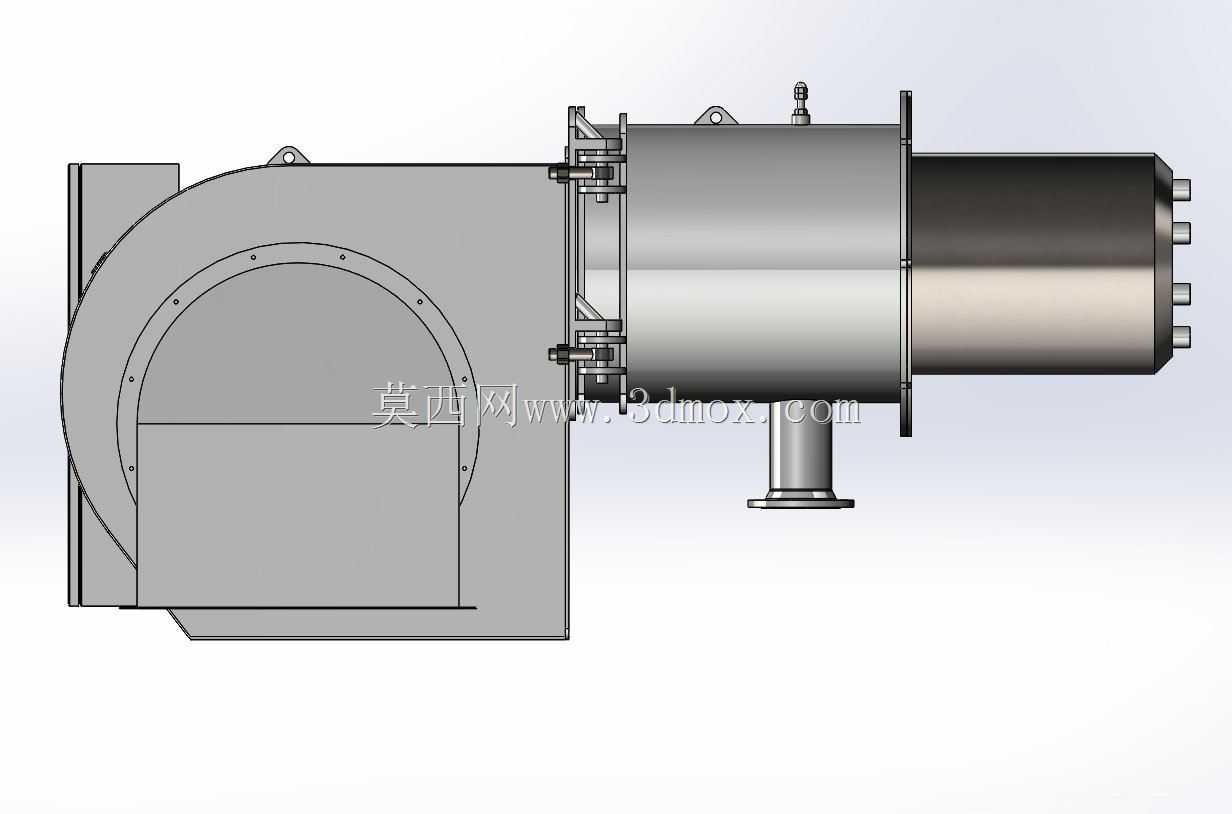

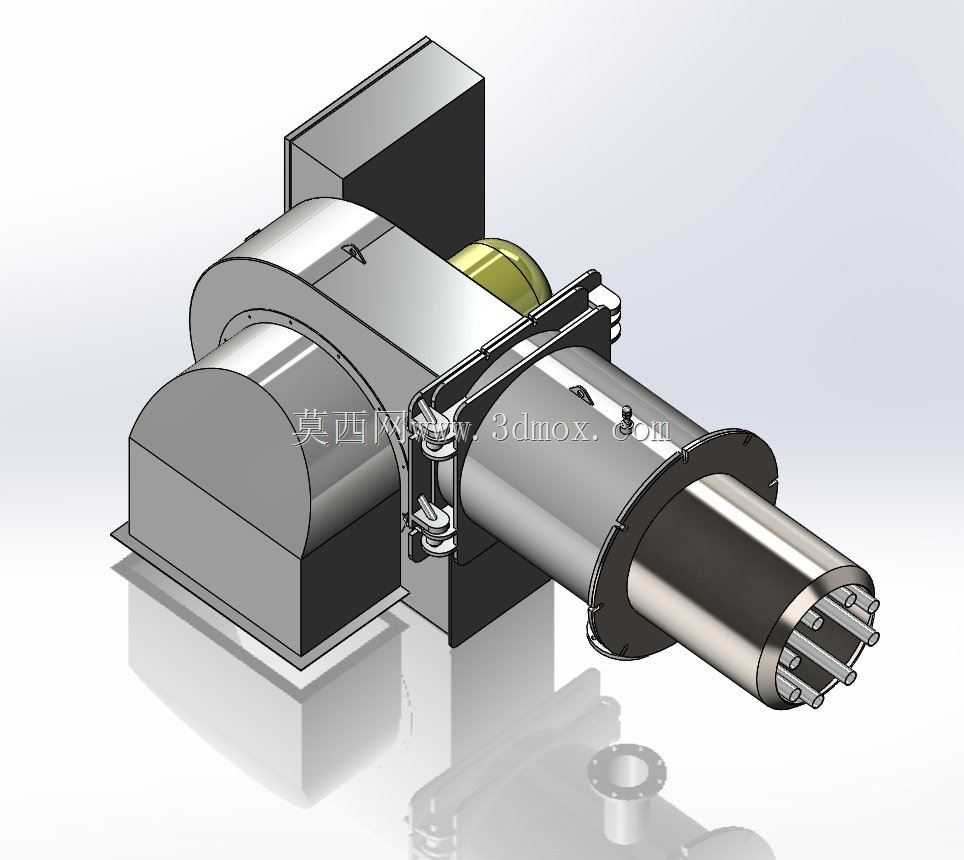

这款燃烧器主要面向工业锅炉、工业加热炉、涂装烘干线、食品加工烘烤设备、化工反应釜供热等需要稳定可控热源的工业场景，是热力系统中负责燃料与空气精准混合、实现稳定高效燃烧输出的核心配套部件，直接决定整套供热设备的热效率、燃烧稳定性与污染物排放水平。两款同尺寸不同功率的机型可适配不同热负荷需求的供热场景，相同的安装边界能帮助用户在调整供热功率时无需改动炉体安装接口，大幅降低设备改造与适配的成本。从结构设计来看，设备采用一体式集成布局，左侧集成了送风蜗壳与驱动单元，负责为燃烧过程提供压力稳定、流量匹配的助燃空气，蜗壳的弧形流道经过优化，可降低送风过程的风阻与紊流，保证空气输送的均匀性；中部为燃料输送与混合段，设置了多级导流结构，可让燃气与助燃空气在进入燃烧段前充分预混，避免局部混合不均导致的燃烧不充分、火焰局部温度过高的问题；右侧为燃烧筒与喷口组件，喷口处设置了多组稳焰结构，可在不同负荷工况下维持火焰形态稳定，避免脱火、回火等安全隐患，同时喷口的安装法兰采用标准对接尺寸，可适配多数常规工业炉体的安装接口。设计过程中充分考虑了现场安装的便利性，整体采用同轴式布局，安装时仅需将燃烧筒插入炉体预留的安装孔，通过法兰完成固定即可，设备的外接管路接口、电气接线端均布置在设备侧方易操作的位置，方便现场施工与后期维护检修。两款机型保持完全一致的外形尺寸与安装边界，安装法兰的孔径、孔距、燃烧筒插入深度、设备整体的长宽高尺寸完全统一，用户可根据实际热负荷需求选择对应功率的机型，无需重新设计炉体安装位、调整周边管路与布线，大幅缩短设备选型与安装的周期。设备的结构设计兼顾了运行稳定性与维护便捷性，日常检修时可直接拆卸侧方的检修盖板完成滤芯、点火组件的检查更换，无需将整台设备从炉体上拆下，有效降低后期运维的工作量与成本。
