Wika PGS43型带开关触点式膜片压力表

　　在化工、暖通、真空系统、低压流体输送这类对微压监测与联锁控制有双重需求的工况里，单一的压力显示仪表往往无法满足系统的自动化控制要求，这类带触点输出的膜片式压力开关表，是现场应用非常普遍的一类测控一体化元件。这款Wika PGS43系列的压力仪表，将压力指示与电触点切换功能集成在同一表体上，不需要额外在管路上加装独立的压力开关，既节省了管路安装空间，也减少了管路开孔带来的泄漏风险点。从结构设计来看，这款仪表采用膜片式测压结构，相比波登管结构的压力表，它更适合测量0-250毫巴这类低量程的气体、非粘稠液体介质压力，膜片的受压形变通过内部传动机构带动表盘指针转动，同时配套的两组可调节电触点指针，能够根据工艺设定的压力阈值，

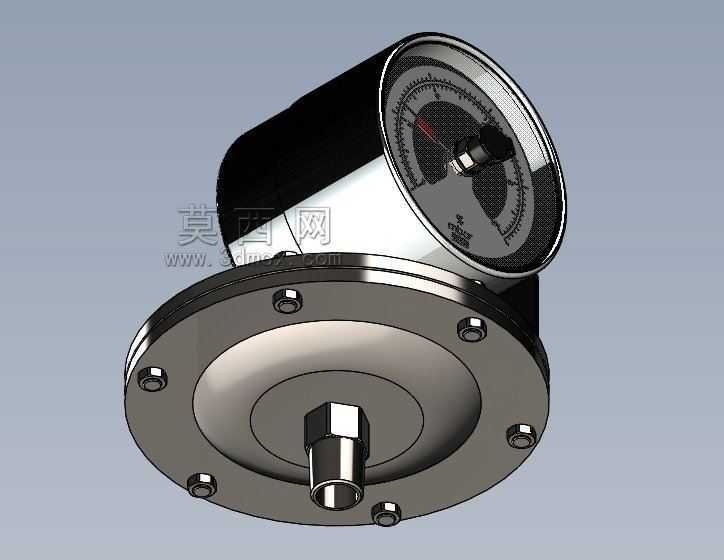

　　在压力达到设定值时触发触点通断，直接联动后端的继电器、报警装置或者泵阀控制回路，实现压力超限报警、泵组启停联锁、压力区间控制这类功能。在实际选型应用中，这类仪表常被用在燃气输送管网的低压段监测、通风系统的风压控制、真空包装设备的腔体压力检测、洁净室压差联锁这类场景，它的触点切换动作不需要额外供电，依靠机械结构触发，可靠性比纯电子式压力开关更高，在有电磁干扰的工业现场也能稳定工作。从安装边界来看，这款仪表底部采用标准的法兰式安装接口，法兰盘上均匀分布的安装螺栓孔可以直接和工艺管路上的配对法兰对接，底部的压力引压接口垂直向下，安装时需要保证引压管的同轴度，避免侧向应力作用在膜片上导致测量误差或者膜片损坏。

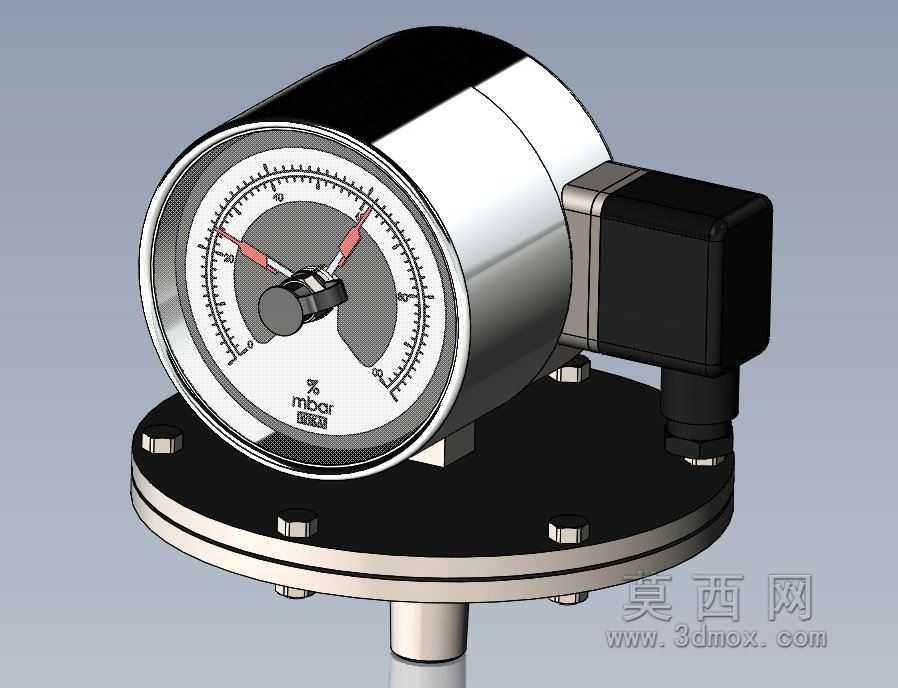

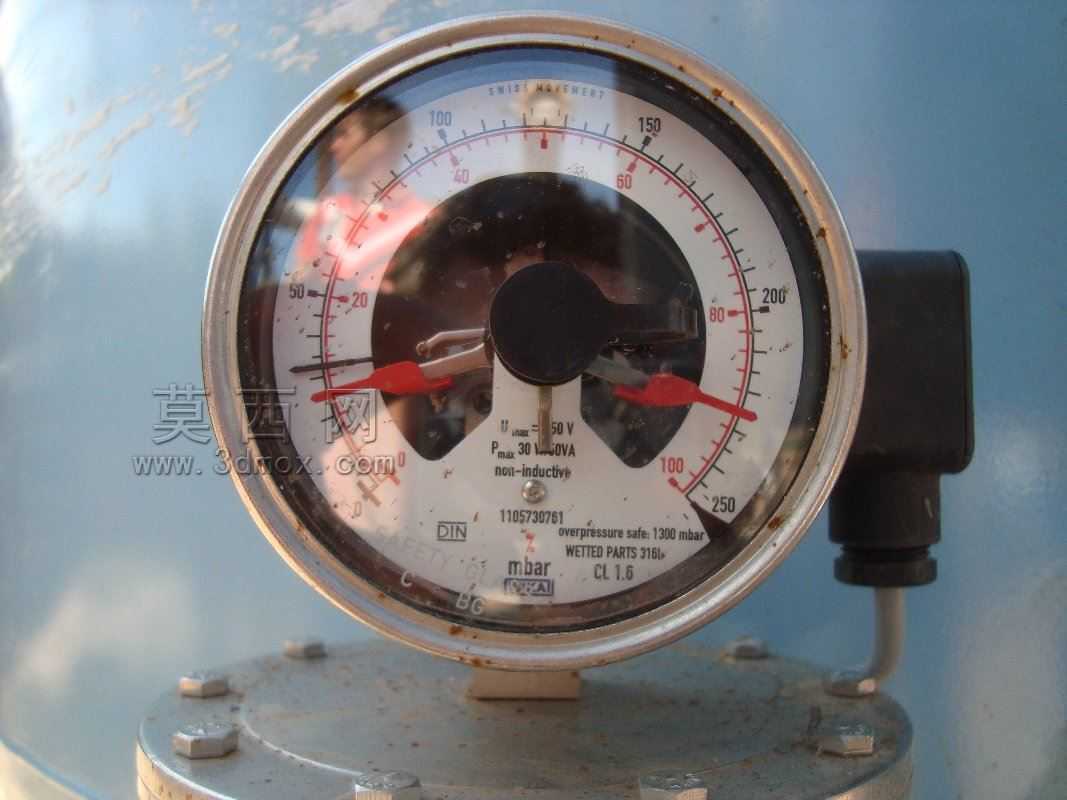

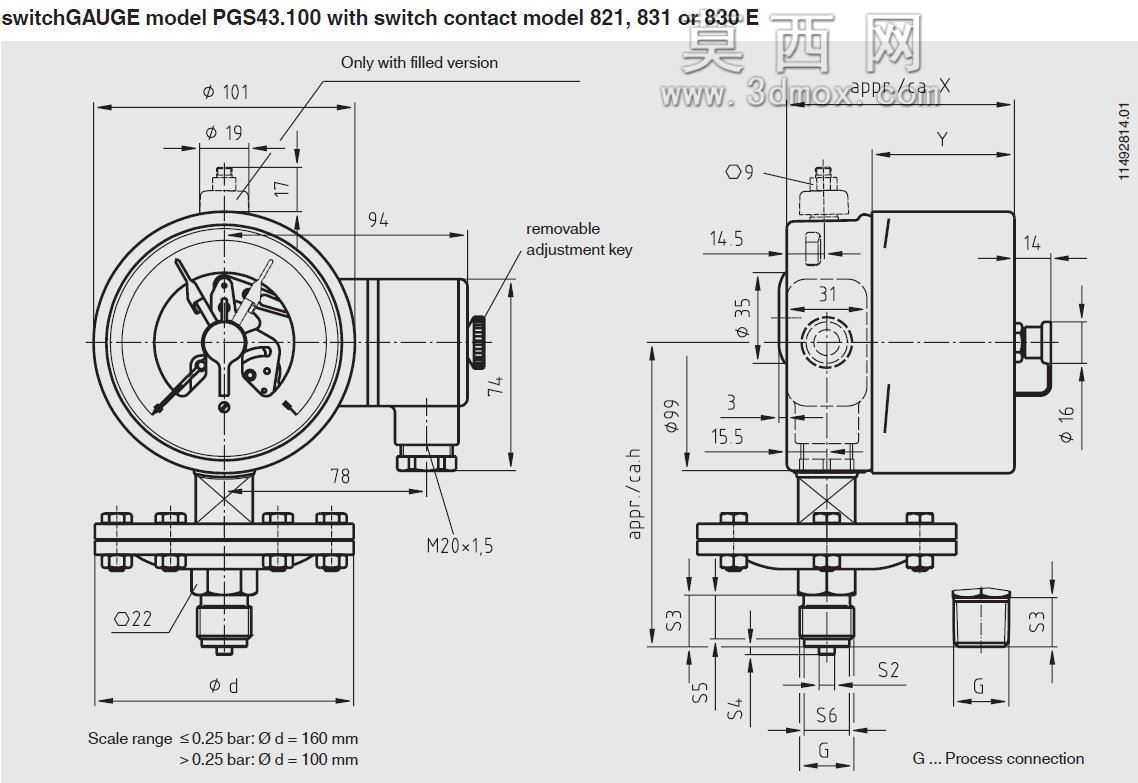

　　表体侧面的黑色接线盒是电触点的接线端，内部预留了足够的接线空间，接线时需要根据触点的额定负载参数匹配后端的控制回路，避免过载烧坏触点。表盘采用圆形嵌入式结构，外圈的金属表壳做了抛光处理，既具备一定的防腐蚀能力，也方便现场人员快速读取压力数值，表盘上清晰标注了压力单位与量程刻度，两组红色的设定指针可以通过表壳上的调节旋钮调整阈值位置，不需要拆开表壳就能完成设定值的修改，日常维护非常方便。在三维建模的过程中，需要重点还原膜片受压腔体的结构尺寸、法兰安装孔的位置度、接线盒的出线方向、表壳的外径与表盘的视窗尺寸，这些参数直接关系到后续做设备整体布局时的干涉检查，尤其是在做控制柜面板安装、管路旁装的布局设计时，

　　要预留出足够的接线操作空间与表盘读数空间，不能让周边的管线、结构件遮挡表盘或者挡住接线盒的操作位置。另外，这款仪表的电触点部分和测压腔体是完全隔离的结构，测量介质不会接触到电气部件，在测量有轻微腐蚀性的介质时，只要选配对应材质的膜片就能满足使用要求，不需要额外做隔离处理。相比分体式的压力表加压力开关的组合方案，这种一体化结构的仪表整体重量更轻，安装工时更短，在低压测控场景里的综合成本更低，同时它的多量程覆盖特性，也能适配不同的微压测量需求，除了0-250毫巴的量程，同结构的产品还可以覆盖更低的25毫巴量程以及更高的400毫巴、25巴量程，满足不同工艺段的压力测控需求。在做设备三维布局的时候，还要注意仪表的安装朝向，表盘要尽量朝向操作人员的日常巡检通道方向，避免出现需要侧身或者登高才能读数的情况，接线盒的出线方向要尽量朝下或者朝向侧面，避免冷凝水顺着线缆流进接线盒内部造成触点短路。
