西门子浸没式三位温度控制装置结构设计

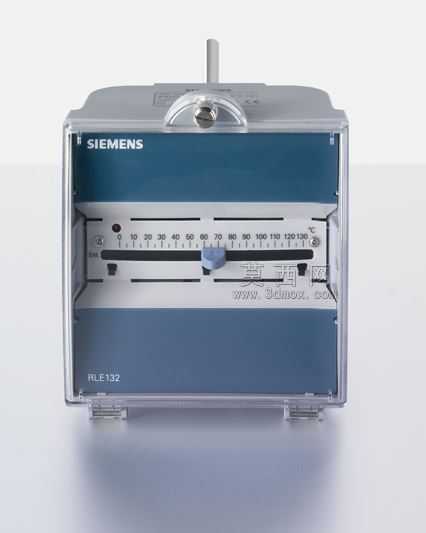

　　在工业流体温控系统、小型换热机组、商用热水配套设备以及实验室恒温循环装置的现场应用里，这类浸没式三位温度控制器是直接参与温度阈值触发、执行回路通断的核心测控部件，和普通壁挂式温控器不同，它的探杆需要直接插入被测介质腔体，靠探杆内置的感温元件捕捉介质实时温度，再通过面板上的调节拨杆完成温度阈值设定，最终输出三位式的开关信号，控制加热、冷却或者待机回路的切换，避免普通两位温控频繁启停带来的设备损耗与温度波动幅度过大的问题。从结构设计的角度看，这款控制器的外壳采用了上倾式操作面布局，操作面板相对安装平面有固定仰角，当设备安装在罐体侧壁或者管路支架上时，操作人员站在常规操作站位就能清晰看到面板上的温度刻度与拨杆位置，

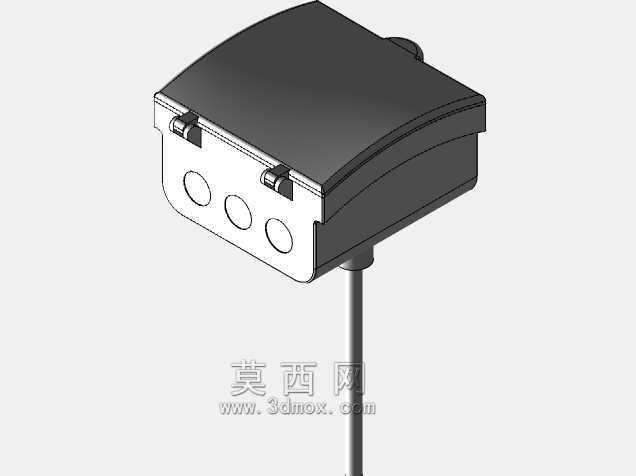

　　不需要俯身或者刻意调整视角，这一点在车间现场设备排布密集、操作空间有限的场景下实用性很强。外壳下半部分预留了三个标准的线缆穿装孔位，对应电源输入、加热控制输出、冷却控制输出三个回路的接线需求，孔位间距符合低压电气接线的安全间隙要求，接线完成后可以搭配标准格兰头完成密封，适配潮湿或者有少量喷淋的工业安装环境，避免水汽侵入壳体内部造成电气触点氧化短路。探杆部分采用了细长杆式结构，从壳体底部垂直引出，安装时探杆的插入深度需要达到被测介质的主流区，不能贴靠罐壁或者管路内壁，否则会因为壁温与介质实际温度存在偏差导致控制精度下降，设计时已经考虑了不同安装壁厚的适配需求，探杆根部做了阶梯式密封结构，可以搭配不同厚度的密封垫圈完成安装面的密封，

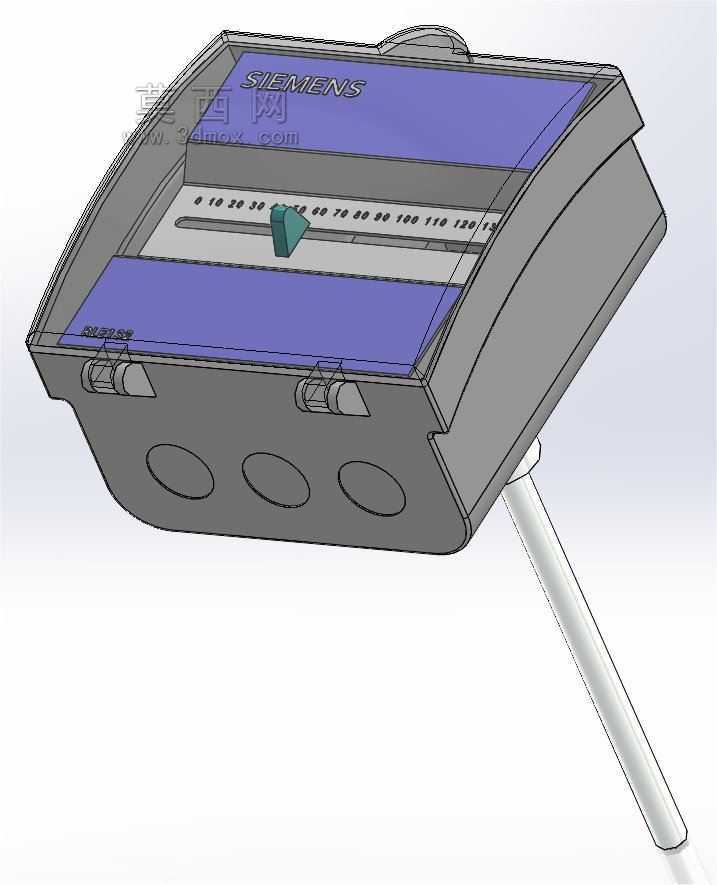

　　防止介质从安装孔处渗漏。面板上的温度刻度覆盖了常规低温流体控制的常用区间，拨杆的阻尼感经过调校，既不会因为现场设备振动出现档位偏移，也不会让操作人员调整阈值时需要施加过大的力，三位控制的逻辑对应温度低于下限阈值时接通加热回路，温度处于上下限之间时保持当前回路状态，温度高于上限阈值时接通冷却或者停止加热回路，这种控制逻辑相比两位控制能把温度波动范围控制在更小的区间内，适合对温度稳定性有一定要求但不需要高精度PID连续调节的应用场景，能在控制成本的前提下满足多数工业民用温控需求。壳体的边角都做了圆弧过渡处理，没有尖锐的棱角，一方面是避免安装维护时划伤操作人员，另一方面也能减少壳体应力集中，在现场存在轻微振动的工况下降低壳体开裂的概率。安装固定结构设计在壳体背部，采用挂装加侧面顶丝固定的方式，不需要在安装面板上开过大的孔洞，后期维护拆卸时也不需要完全拆解周边接线，只需要松开顶丝就能把控制器主体从安装支架上取下，方便检修内部触点或者更换感温探杆。从建模细节来看，这款模型还原了产品的所有装配间隙，包括面板与壳体的扣合缝、拨杆与面板的活动间隙、探杆与壳体的连接结构，在做设备整体装配干涉检查时，可以直接导入模型验证安装空间是否足够，比如探杆插入罐体后是否会和内部的搅拌部件、加热管产生碰撞，接线孔位的朝向是否方便现场布线，操作面板的仰角是否会被周边的设备部件遮挡视线，这些细节都是实际工程选型与结构设计时需要反复核对的点。

　　很多刚接触温控部件选型的设计人员容易忽略探杆长度与安装深度的匹配问题，要么选的探杆过短导致感温端处于介质流动死区，温度检测滞后严重，要么探杆过长探入到介质扰动剧烈的区域，不仅容易被流体长期冲刷导致探杆疲劳损坏，还会让温度检测值出现频繁跳变，影响控制稳定性，这款控制器的探杆长度属于通用型规格，适配多数公称直径在50到200毫米之间的管路或者小型罐体的安装需求，如果是更大容积的罐体，也可以基于这个基础模型调整探杆长度参数，快速完成定制化型号的结构适配。另外壳体的材质选用了阻燃级的工程塑料，表面做了哑光处理，在车间照明环境下不会产生强烈反光，避免操作人员读取刻度时出现视觉疲劳，面板上的刻度标识采用模内注塑工艺，不会因为长期擦拭或者接触少量腐蚀性介质出现标识脱落模糊的问题，适合在工业现场长期使用。
