贝科马特31型冷凝水自动排放装置结构

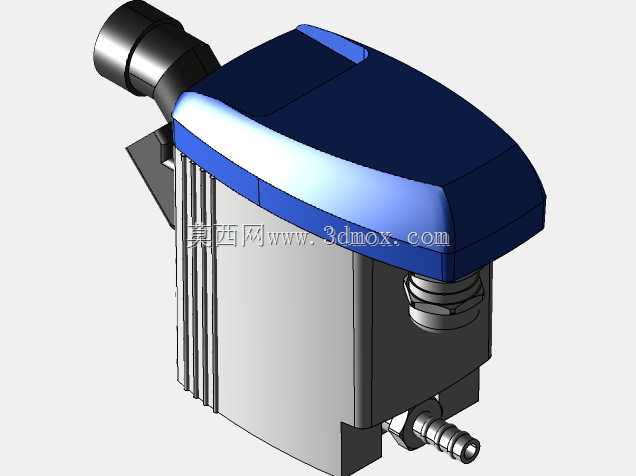

在压缩空气管网、气动控制系统以及各类带压气体输送工况中，冷凝水的积存始终是影响管路运行效率、缩短下游气动元件寿命的核心问题，这款冷凝水排放装置正是针对这类场景开发的自动排液部件。从结构设计来看，装置主体采用上窄下宽的梯台型壳体布局，顶部集成斜向布置的进气连接端口，端口采用快插适配结构，可直接对接标准规格的压缩空气管路，无需额外加工转接法兰，安装时仅需将端口对准管路出气端卡紧即可，大幅降低现场装配的工时消耗。壳体侧面设置多道平行的竖向散热筋，既可以强化装置内部与外部环境的热交换效率，加速进入装置内部的饱和气体冷凝析水，也能提升壳体整体的结构刚性，避免长期在带压工况下出现壳体形变。装置下部设置两个不同通径的外螺纹接口，其中侧置的大口径接口为排污出口，可对接厂区的废液收集管路，底部的小口径接口为液位检测组件的安装位，内置的浮球式液位触发结构无需外接电源，仅依靠冷凝水积存产生的浮力即可触发排液阀开启，实现无能耗自动排水，避免人工定期排污的疏漏。从安装边界来看，装置整体的外轮廓预留了足够的扳手操作空间，侧向的进气接口与下部的排污接口呈90度垂直布局，可适配水平管路、垂直管路等不同走向的安装场景，安装时无需调整原有管路的排布走向，仅需在管路低点预留对应尺寸的安装空间即可完成固定。装置顶部的端盖采用卡扣式密封结构，日常维护时无需将整个装置从管路上拆下，仅需撬开顶部端盖即可清理内部积存的油污、杂质，避免长期运行后排污口堵塞。在实际工况应用中，这类排放装置通常安装在压缩空气储罐的底部、主管路的末端低点、冷干机的出气端下方等冷凝水易积存的位置，可及时将管路中析出的液态水排出系统，避免液态水随气流进入气动阀、气缸等执行元件，造成元件锈蚀、密封件老化、气动动作卡滞等故障。相较于传统的手动排污阀，该结构的自动触发逻辑可实现液位到达阈值即自动排液，排液过程中不会造成管路压力大幅波动，排液完成后自动密封，避免压缩空气泄漏造成的能源浪费。建模过程中对装置的所有密封面、接口螺纹参数、安装孔位都做了1:1的还原，壳体的壁厚、散热筋的间距、内部浮球腔的容积都完全参照实物的工程参数设定，可直接用于管路系统的布局仿真、安装干涉校验，也可作为气动系统运维培训的演示模型使用。
