反压燃烧卧式热水锅炉结构设计

　　在商用集中供热、工业生产工艺供热场景中，卧式承压热水锅炉是核心热能转换设备，本次呈现的反压燃烧结构锅炉，额定热功率对应2900kW输出量级，可满足中型商业综合体、小型工业园区的采暖及生活热水供应需求，也可对接生产工艺的恒温热水回路。从结构设计逻辑来看，该锅炉采用卧式圆筒形承压壳体布局，核心燃烧组织方式为反压燃烧，区别于常规直燃式锅炉的火焰流向，燃烧器喷出的火焰在同一燃烧室内完成折返，未燃尽的可燃组分与回流高温烟气再次混合，在延长烟气停留路径的同时，提升燃烧充分度，降低不完全燃烧带来的热损失与污染物排放，最终排出的烟气洁净度更高，可减少尾部烟道的积灰堵塞风险。

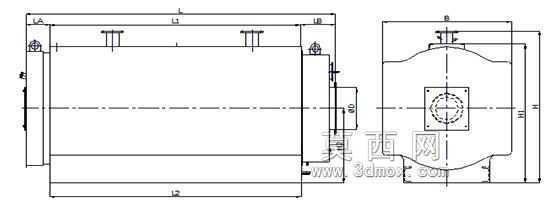

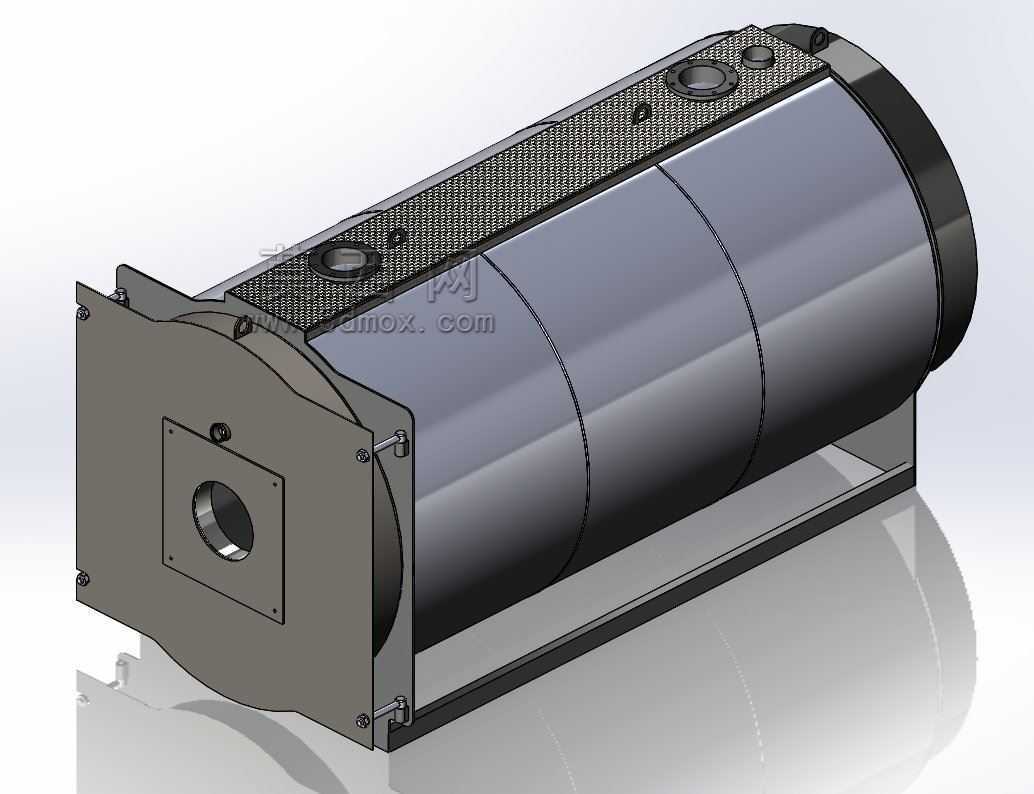

　　壳体部分采用分段卷制焊接结构，筒身外侧预留多组检修与检测接口，顶部的接口可用于安装安全阀、压力表、温度传感器等测控元件，也可作为检修时的通风口；前端法兰端盖为燃烧器安装基准面，采用加厚钢板焊接成型，端面加工有定位止口与螺栓孔位，可适配标准规格的燃烧器安装，端盖中心的开孔为燃烧器火焰喷口通道，周边的加强筋结构可承受燃烧室内的微正压工况，避免端盖长期受热应力变形。底部的一体式焊接机架采用型钢拼焊而成，机架的安装面经过铣削加工，保证筒身放置的水平度，机架底部预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，安装边界需预留前端燃烧器检修空间、侧面清灰操作空间以及顶部管道接驳空间，整体设备的重心沿筒身轴线分布，卧式布局可降低设备整体安装高度，适配层高受限的设备机房场景。

　　从水侧结构设计来看，筒身内部的水套空间围绕燃烧室布置，高温烟气在折返流动过程中，通过筒壁与水套中的循环水完成充分换热，水套的流道设计避免了局部水流滞止区，防止出现局部汽化带来的水击问题；回水接口与出水接口的位置经过流场优化，可保证循环水在水套内均匀流动，提升整体换热效率。燃烧室内的耐火层采用贴合筒壁的敷设结构，可承受火焰折返时的高温冲刷，同时减少热量向壳体外的无效散失，提升设备热效率。

　　在三维建模过程中，该结构的建模重点在于承压壳体的焊缝坡口匹配、法兰端盖的螺栓孔位同轴度保证、机架与筒身的焊接定位基准统一，所有接口的尺寸均遵循行业通用安装标准，可直接对接常规供热管路的法兰规格，无需额外制作转换连接件。设备的安装边界需考虑运输尺寸限制，卧式筒身的长度与直径比例经过优化，可满足常规货运通道的通行要求，现场安装时无需对设备进行拆分，可整体吊装就位。日常运维层面，前端端盖的可拆卸结构可方便检修人员进入燃烧室检查耐火层损耗情况，顶部的接口可快速完成测控元件的更换，底部机架的排污接口可定期排出水套内的沉积杂质，延长设备整体使用寿命。
