手扶式小型甘蔗田间收割作业设备

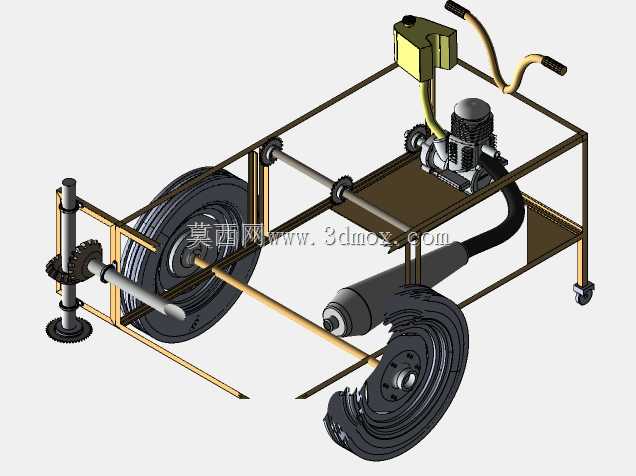

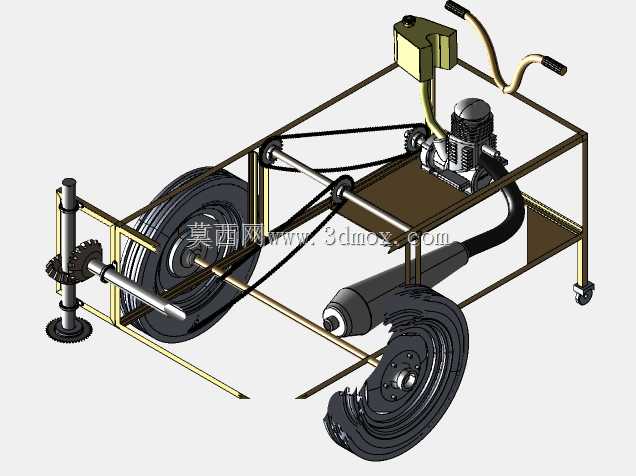

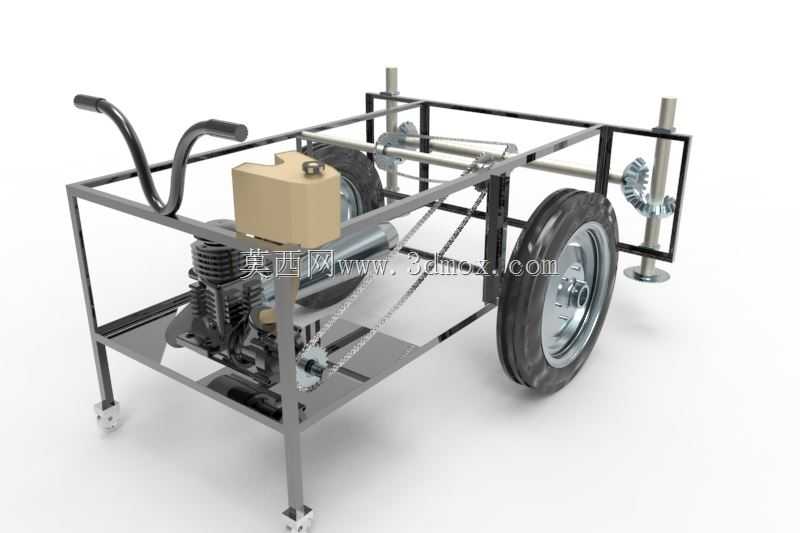

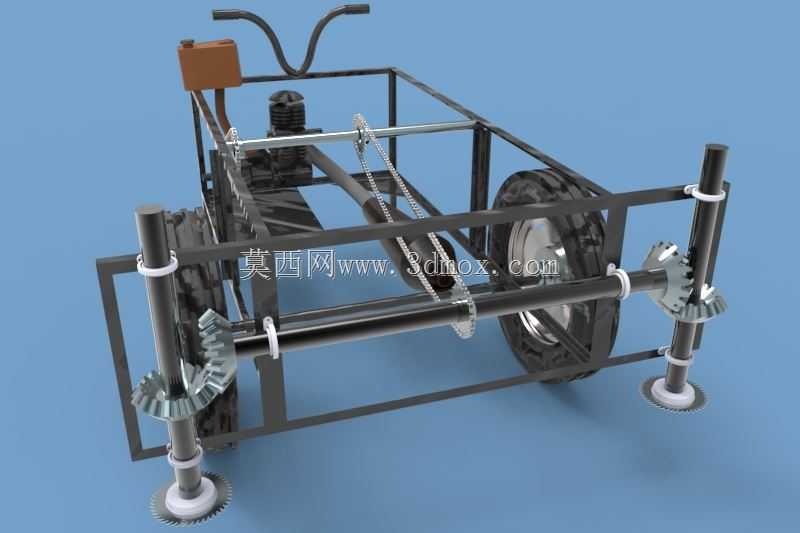

这款手扶式田间作业设备，主要面向丘陵地带、零散小地块的甘蔗种植区域使用，适配国内南方多数散户蔗农的日常采收需求，能够解决大型联合收割机无法进入狭窄田块、山地梯田作业的痛点，填补小型甘蔗采收环节的机械化空白。设备整体采用开放式方管焊接框架结构，没有额外的覆盖壳体，一方面能够大幅降低整机自重，方便操作人员在泥泞、松软的蔗田内推行转向，另一方面也便于日常作业后的清理维护，收割过程中夹带的蔗叶、泥污可以直接通过框架间隙脱落，不会堆积在设备内部造成卡滞。设备前端设置有带拨齿的立式收割切割机构，作业时能够先将倒伏的甘蔗茎秆扶正聚拢，再通过旋转切割部件将甘蔗从根部切断，避免人工砍收出现的切口劈裂、留茬过高的问题，减少蔗种的损伤，保障宿根蔗次年的发芽率。切割后的茎秆会顺着导向结构送入设备中部的破碎腔，内置的辊式破碎部件能够将甘蔗茎秆初步压碎切段，方便后续的装车运输或是送入糖厂压榨环节，省去人工切段的额外工序。动力单元采用单缸内燃发动机布置在机架中部位置，通过链条传动将动力分别传递给行走轮与作业部件，传动结构简单可靠，在田间高粉尘、高湿度的环境下故障率更低，操作人员只需要通过扶手处的控制手柄，就可以完成动力离合、作业转速调节、行进方向控制的全部操作，不需要复杂的操作培训就可以快速上手。设备的行走轮采用大直径深花纹橡胶轮胎，接地比压小，在雨后湿滑的田块内也不容易出现陷车打滑的问题，机架前端设置有可调高度的支撑限位轮，能够根据田间的垄高、留茬高度要求灵活调整切割机构的离地间隙，保障不同地块的作业留茬一致性。机架后端的扶手高度符合人体工程学设计，操作人员长时间推行作业也不容易产生疲劳，整机的宽度控制在1.2米以内，能够顺利通过蔗田间的狭窄垄沟，不需要提前开辟作业通道，最小转弯半径不足1米，在不规则形状的小地块内也可以灵活转向调头，不会碾压损伤周边未采收的蔗株。设备的安装边界充分考虑了散户的运输存储需求，整体长度不超过2.2米，高度不超过1.5米，普通的农用三轮车就可以完成跨地块转运，日常闲置时只需要占用很小的院落空间就可以存放，不需要专门的机库。
