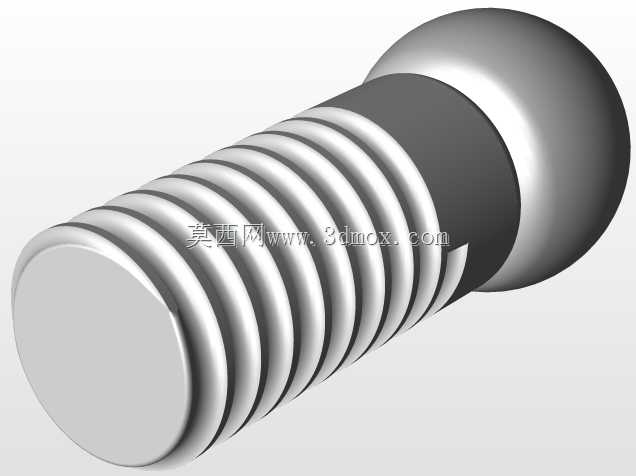

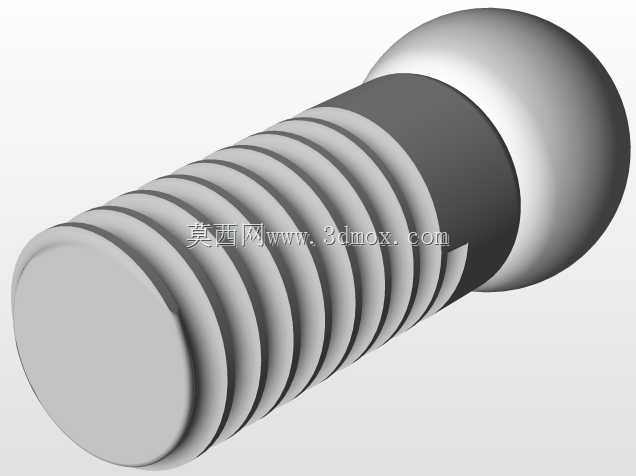

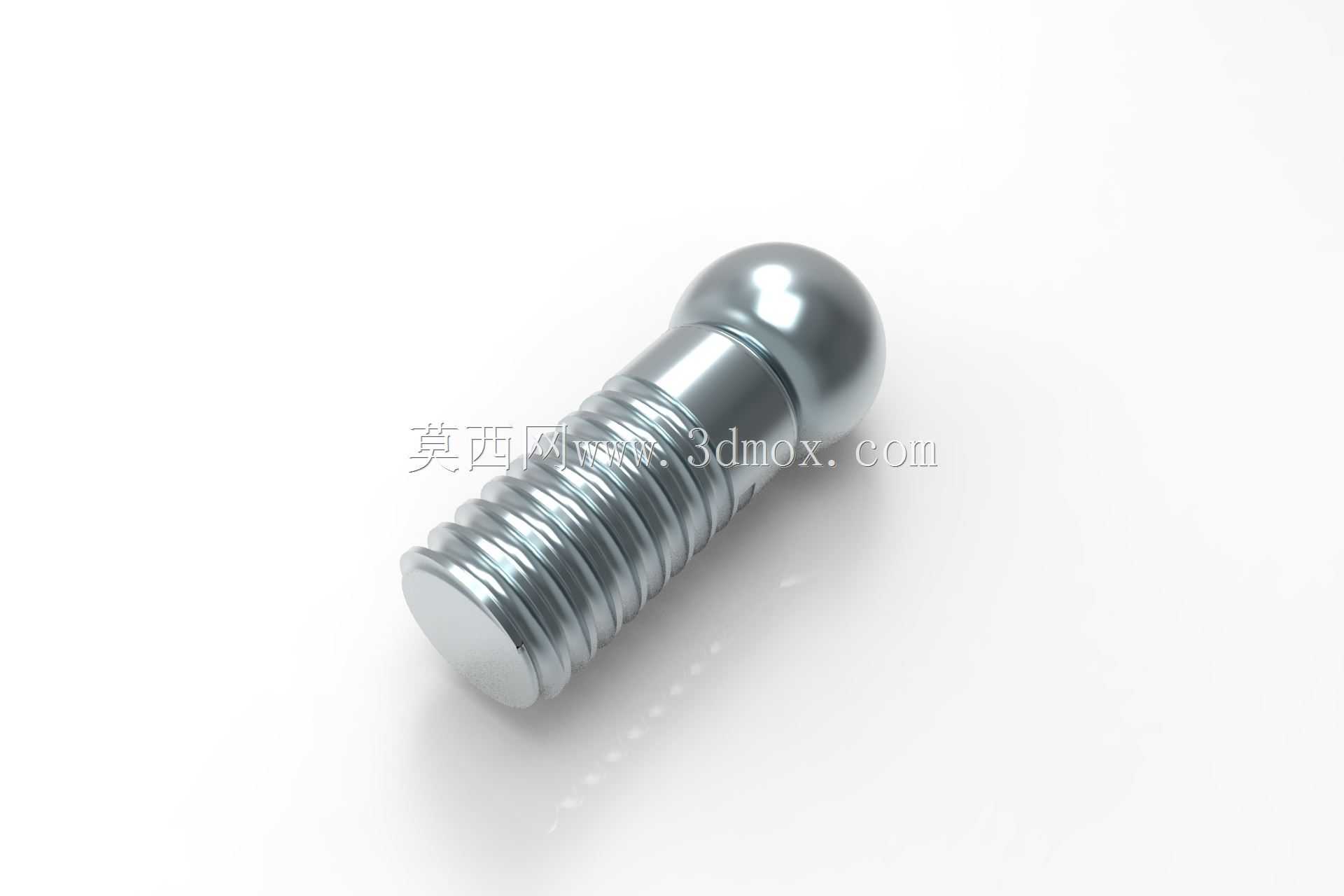

球头外螺纹连接紧固件三维结构

　　这类球头外螺纹紧固件在工装夹具定位、气动元件铰接、检测治具装夹场景中应用十分广泛，区别于常规外六角或内六角螺钉，其端部的球面结构可以实现小角度的自适应偏转，在存在安装面平行度误差、铰接副需要微量摆动补偿的工况下，能有效避免螺纹副承受额外的弯曲应力，延长连接结构的疲劳寿命。从结构设计逻辑来看，杆部的外螺纹采用标准普通螺纹牙型，螺纹大径、中径、小径的公差带按照中等精度配合等级设计，能够与常规预制内螺纹孔直接适配，不需要额外定制配套螺孔，降低现场装配的加工成本。球头部分的表面粗糙度要求高于螺纹段，因为球面需要与对应的球窝结构形成滑动配合，表面如果存在加工刀痕或者凸起，会导致铰接转动卡滞，长期使用还会出现异常磨损，

　　造成配合间隙过大影响定位精度。螺纹段与球头的过渡位置设计有退刀槽结构，退刀槽的宽度和深度按照螺纹加工的工艺要求设置，既能够保证螺纹车削或者滚压加工时刀具可以顺利退刀，避免在根部出现不完整牙型，同时也能减少应力集中，避免紧固件在承受交变拉载荷时从过渡位置发生断裂。在实际选型使用时，需要注意安装边界的尺寸限制：球头的直径大于螺纹大径，因此穿过的安装过孔直径必须大于球头直径，不能按照常规螺钉的过孔尺寸加工，否则会出现球头无法穿过安装孔的问题；螺纹旋合长度需要根据被连接件的材料强度调整，当被连接件为铝合金、工程塑料等低强度材料时，需要适当增加旋合长度，避免螺纹滑牙；球头伸出球窝的长度需要控制在合理范围，既要保证球面有足够的接触面积承受载荷，

　　又不能伸出过长导致铰接偏转时球头从球窝中脱出。这类紧固件的受力特点是既可以承受沿螺纹轴线方向的拉载荷，也可以通过球面配合传递一定的径向载荷，在需要浮动定位的结构中，比如自动化生产线的工件定位销、气缸杆端的铰接接头、工装的快速压紧结构中，相比普通圆柱头螺钉有更好的适配性。建模过程中，螺纹部分如果是用于装配干涉检查，可以采用简化的装饰螺纹线表达，如果是用于加工工艺仿真或者3D打印样件，则需要绘制真实的螺旋牙型，牙型角、螺距、牙顶间隙都要符合对应螺纹标准的参数要求；球面部分需要保证球度公差，建模时以球心为基准建立坐标系，球面的轮廓度偏差控制在合理范围内，避免与配套球窝装配时出现接触不良的问题。在装配关系中，

　　这类紧固件通常会配合锁紧螺母使用，当调整好球头的伸出长度后，通过锁紧螺母在螺纹段锁紧，防止设备运行过程中螺纹松动导致位置偏移；部分工况下还会在螺纹表面涂覆螺纹锁固胶，进一步提升防松性能，尤其在有振动冲击的设备上，单纯依靠螺纹副的自锁性能无法满足长期使用的可靠性要求。从加工工艺角度，这类零件通常采用冷镦工艺成型毛坯，之后进行螺纹滚压加工，球面部分采用数控车削成型后再做表面抛光处理，根据使用场景的不同，表面处理可以选择镀锌、镀镍或者淬火处理，有防腐要求的工况下还会做达克罗涂层，提升零件的环境适应能力。
