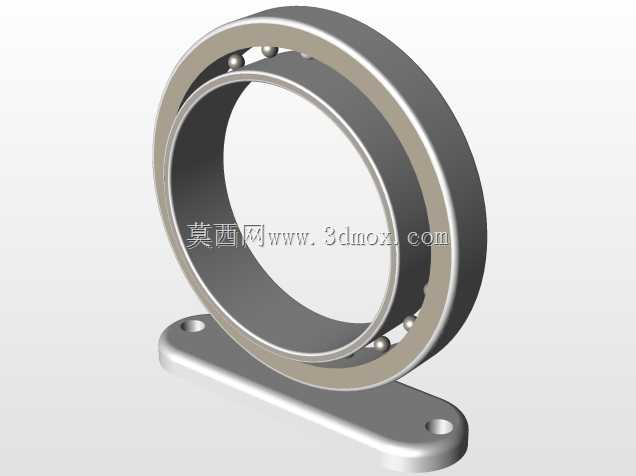

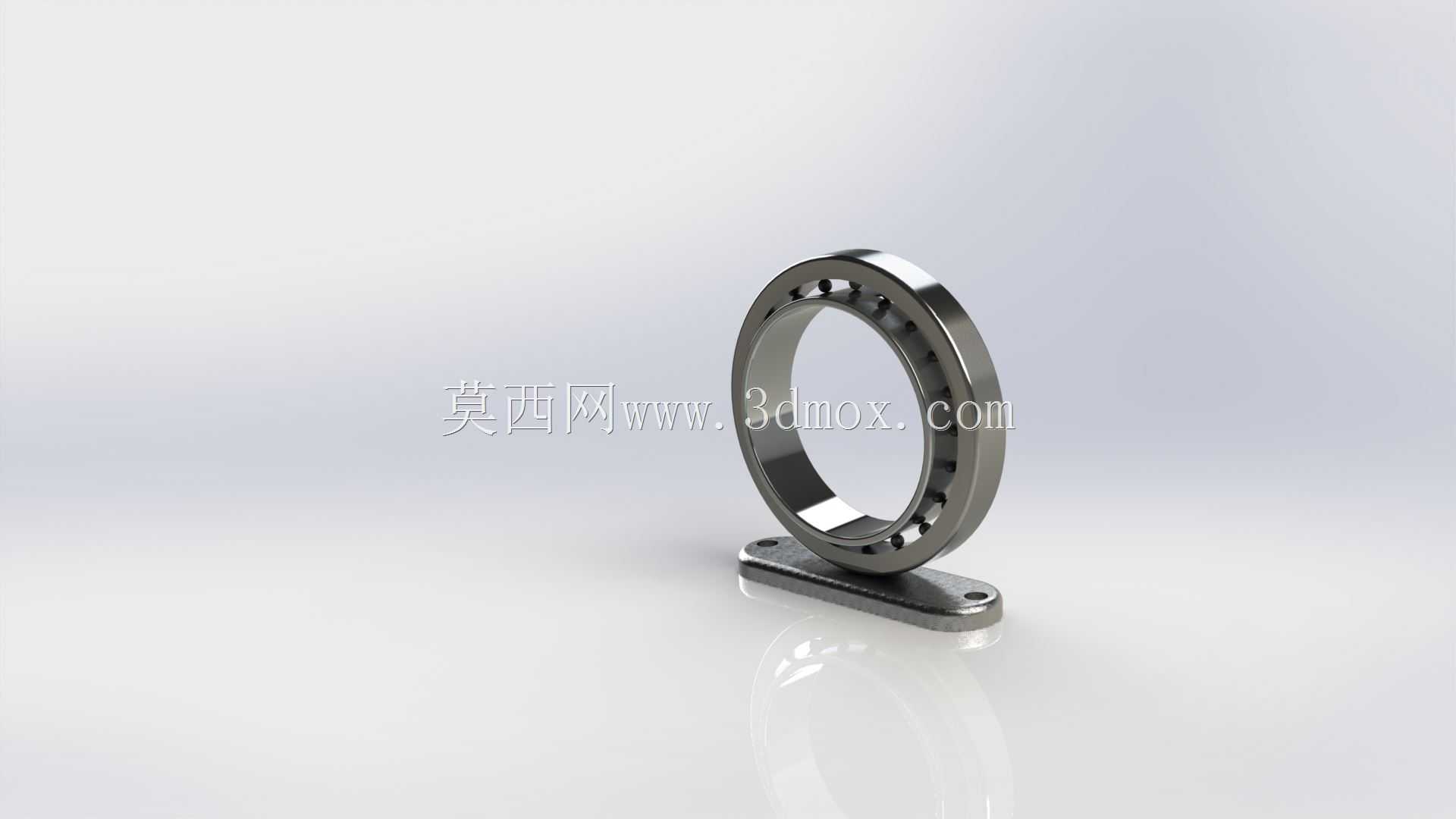

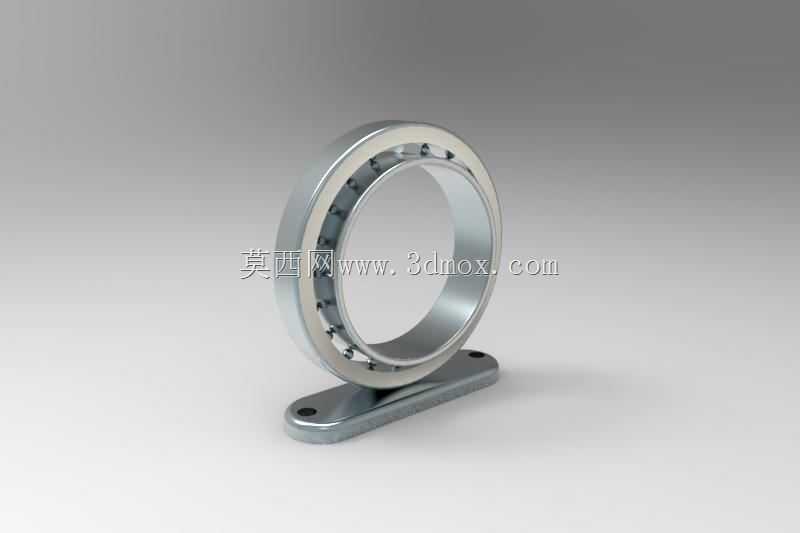

带安装支座的轴颈滚珠轴承结构

　　在各类回转传动系统里，轴颈位置的支承部件直接决定了整套机构的运行稳定性与回转精度，这款带一体式安装支座的滚珠轴承，正是针对中小载荷、中等转速的轴端支承场景做的结构优化，和常规无安装座的标准轴承不同，它把轴承外圈的固定结构和安装底板做了整合，省去了额外设计轴承座、加工配合止口的工序，在轻工输送设备、小型实验台架、非标自动化工位的回转副设计里，这类集成式结构能大幅缩短装配链路，减少配合公差累积带来的同轴度误差。从实际功能来看，这款轴承的核心作用是为轴颈部位提供径向约束，同时通过滚动体的滚动摩擦替代传统滑动支承的滑动摩擦，有效降低轴系回转过程中的摩擦阻力，减少运转过程中的温升与磨损，延长整套回转副的维护周期。

　　轴承内圈与轴颈采用基孔制过渡配合，能保证内圈和轴同步回转，不会出现跑内圈的打滑问题，外圈和集成支座的安装位采用小过盈配合，配合面的粗糙度控制在Ra1.6以内，既保证外圈的固定可靠性，也避免过盈量过大导致外圈变形挤压滚动体，影响回转灵活性。设计过程中首先要明确安装边界：底部的安装支座设置了两个对称的安装通孔，孔位间距按照常用的型材安装间距做匹配，安装孔的直径适配常规的内六角圆柱头螺钉，装配时可以直接把支座固定在设备的安装基面或者铝型材框架上，不需要额外加工复杂的定位结构。滚动体采用均匀排布的钢制滚珠，保持架的兜孔间隙控制在合理范围，既保证滚珠滚动过程中不会出现卡滞，也避免间隙过大导致滚珠在变载荷工况下出现窜动，产生额外的振动与噪音。

　　轴承的密封结构采用内置式接触密封，能阻挡外界的粉尘、切削液碎屑进入轴承滚道内部，同时防止轴承内部的润滑脂泄漏，在多尘、有少量切削液飞溅的车间工况下也能稳定运行。从尺寸匹配角度来说，轴承的内孔直径适配常用的标准轴径，外圈的外径和支座的高度做了等强度优化，支座的底板厚度经过受力校核，在承受额定径向载荷的时候不会出现明显的弯曲变形，安装面的平面度控制在0.05mm以内，保证轴承安装之后不会出现偏载，避免滚动体局部受力过大导致早期点蚀失效。在实际选型应用的时候，需要注意轴系的轴向窜动量控制，这款轴承主要承受径向载荷，能承受少量的瞬时轴向载荷，如果轴系存在较大的持续轴向力，需要搭配对应的推力支承结构使用，不能单独依靠这款轴承承担轴向载荷。

　　建模过程中对滚道的曲率半径做了精准匹配，内圈和外圈的滚道曲率都略大于滚珠半径，保证滚珠和滚道之间是点接触状态，在承受载荷的时候接触应力分布均匀，不会出现应力集中的问题。支座和轴承外圈的连接位置做了圆角过渡，避免应力集中导致支座在长期交变载荷下出现开裂，安装孔的位置做了沉头设计，装配之后螺钉头不会高出支座表面，不会和周边的运动部件产生干涉。这类集成式轴承结构特别适合用在设备的改型升级、非标设备的快速设计场景，不需要单独绘制轴承座的零件图、加工图，直接选用对应的规格就能完成轴系支承部分的设计，能有效减少设计工作量，同时因为是集成式结构，装配环节的误差源更少，轴系的回转精度更容易保证。日常维护的时候只需要定期通过注油孔补充润滑脂，不需要拆卸整个支座，维护操作十分便捷，在中小功率的传动辊道、小型传送带驱动端、实验测试设备的回转支承位都能看到这类结构的应用，相比分体式的轴承加轴承座结构，它的整体体积更小，安装占用的空间更少，对于安装空间受限的紧凑型设备设计来说，是非常实用的支承结构方案。
