燃气轮机单个叶片结构三维数模

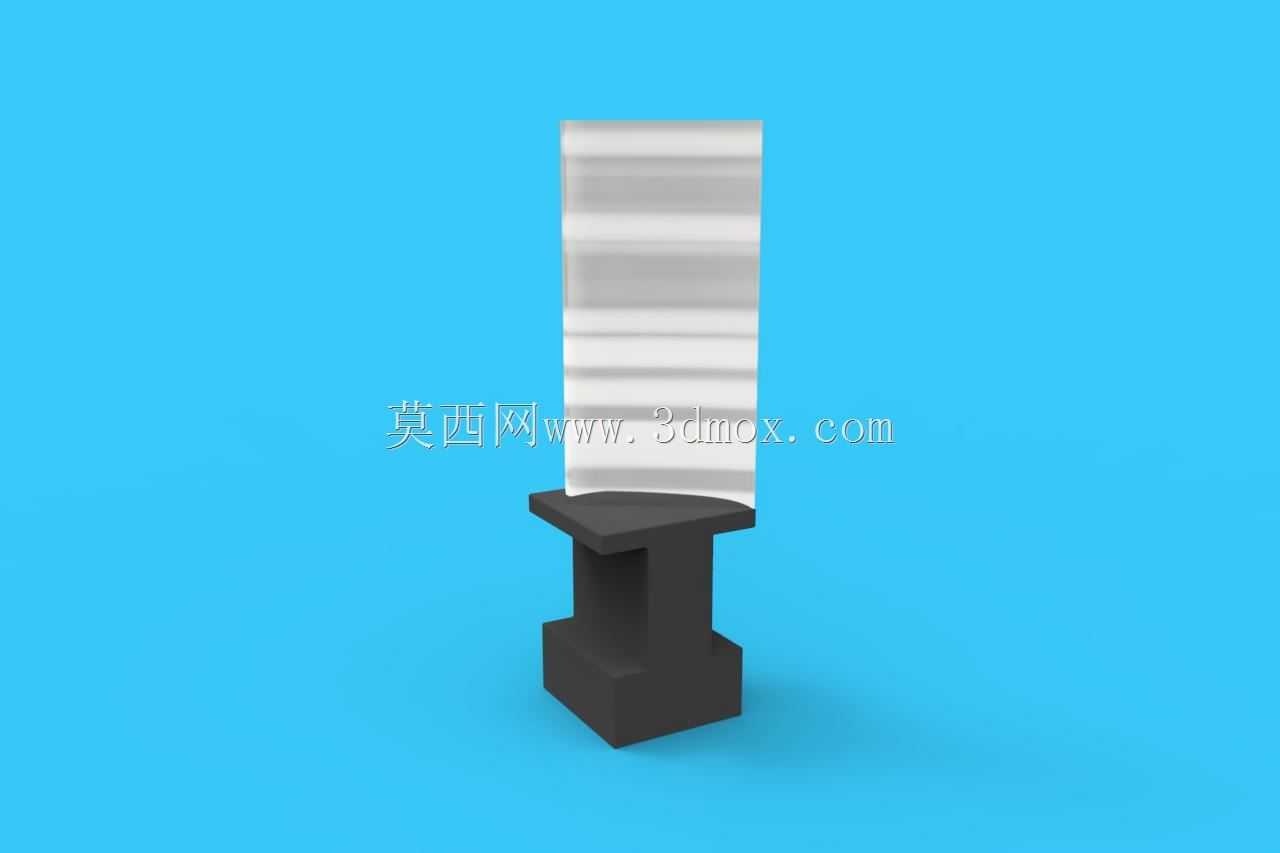

　　在燃气轮机的整机结构体系中，叶片是直接参与能量转换的核心做功部件，其结构合理性直接决定整台机组的热效率与运行稳定性。本次呈现的单个叶片模型，主要面向结构分析场景搭建，可直接用于静力学仿真、模态分析、流固耦合验证等工程计算环节，无需额外做几何清理即可导入多数仿真软件完成前处理工作。从实际应用场景来看，这类叶片广泛应用于地面发电燃气轮机、舰船驱动燃气轮机以及工业驱动类透平设备中，工作时需要持续承受高温燃气的冲刷、高速旋转带来的离心载荷，以及气流脉动产生的交变应力，因此在结构设计阶段就需要对叶根、叶身的衔接区域做重点的应力校核。从设计思路上看，该叶片采用了枞树型叶根结构，这种结构的榫齿与轮盘榫槽可以实现多齿面均匀承载，

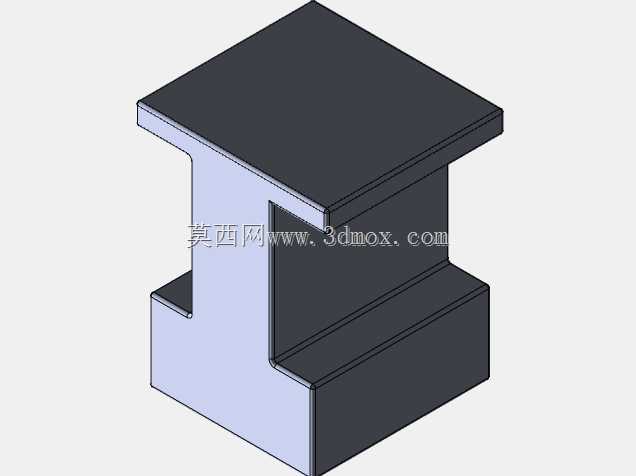

　　能够有效分散高速旋转时产生的巨大离心力，同时安装时可以沿轮盘周向滑入榫槽，装配和后期检修更换都较为便捷，不需要额外设计复杂的锁紧结构就能满足轴向定位需求。叶身部分采用了等截面直叶片构型，这种构型虽然相较于变截面扭叶片的气动效率略低，但结构加工难度小，制造成本更低，非常适合用于教学演示、基础原理验证以及初步方案阶段的性能分析，不需要投入过多的加工成本就能完成原理性试验。叶身与叶根的过渡区域做了圆弧倒角处理，避免了直角衔接带来的应力集中问题，在实际运行过程中，这个过渡区域是疲劳裂纹的高发区，合理的圆角参数可以大幅降低应力集中系数，延长叶片的服役寿命。从安装边界来看，叶根的榫齿尺寸严格匹配对应轮盘的榫槽公差，

　　安装时叶根底部与轮盘槽底预留有合理的膨胀间隙，避免机组启动升温过程中，叶片受热膨胀产生额外的装配应力；叶身的径向高度根据对应级次的通流尺寸设计，叶顶与气缸内壁之间预留有标准的径向间隙，既可以避免转动过程中叶顶与缸体发生刮碰，又能控制叶顶间隙漏气量，保证级效率处于合理区间。在实际工程应用中，这类单叶片模型常被用于材料选型验证，通过给模型赋予不同的高温合金材料参数，可以模拟不同温度、不同转速下的叶片变形量与应力分布，从而筛选出性价比最优的材料方案；也可以用于叶片的疲劳寿命计算，通过导入实际运行工况下的载荷谱，计算叶片各部位的疲劳损伤累积，预判叶片的检修周期与更换时限。从外形结构来看，叶身的型面光滑连续，没有多余的凸台或者附加结构，

　　能够减少燃气流动过程中的阻力损失，气流沿叶身型面流动时可以平稳完成动能到压力能或者机械能的转换，避免型面突变带来的气流分离，降低流动损失。叶根的定位面精度要求较高，在实际加工中需要通过拉削工艺保证榫齿的形位公差，确保每个齿面都能均匀承载，避免个别齿面受力过大出现压溃或者断裂问题。在做三维建模时，叶身型面通过多截面实体特征生成，每个截面的型线坐标都符合气动设计给出的参数要求，过渡区域的圆角通过变半径倒角实现，保证衔接区域的曲率连续，不会出现建模带来的应力奇异点，避免仿真计算时出现应力结果失真的问题。对于从事燃气轮机结构设计、透平机械性能分析的工程人员来说，这类简化的单叶片模型可以作为基础的分析载体，不需要处理整级叶片的复杂装配关系，就能快速完成单部件的各项性能验证，大幅缩短前期方案论证的周期，同时也可以作为教学演示的教具，帮助初学者快速理解燃气轮机叶片的基本结构与安装方式，掌握透平部件的核心设计要点。
