800mm长距传动链条链轮配套结构

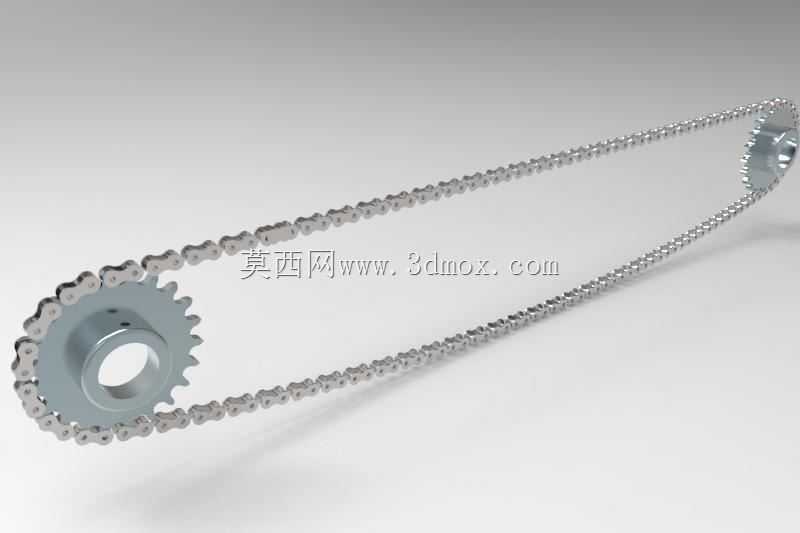

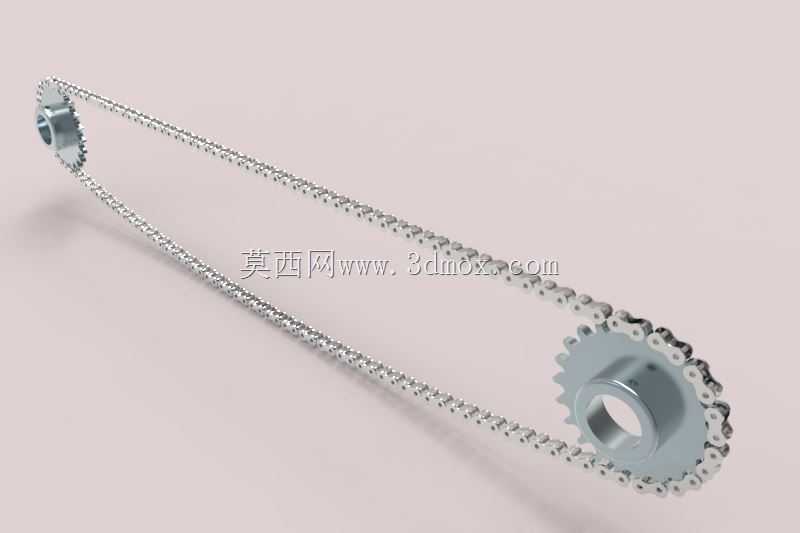

　　在常规机械动力传输场景中，当动力输出端与从动旋转部件存在800mm的中心距需求时，带传动的打滑率、齿轮传动的中心距限制都无法满足工况要求，这组链传动结构就是针对这类中等长距、传动比要求稳定的场景设计的。整套组件包含主动链轮、从动链轮以及闭合循环的滚子链条，没有额外的张紧轮结构，靠链条自身的长度适配两轴的中心距，适合安装空间预留充足、传动负载处于中低区间的设备使用，比如小型输送线的动力端、通用内燃机的附属动力输出单元、轻工设备的长距旋转动力传递工位都能见到这类结构的应用。

　　从实际功能来看，这套结构的核心作用是把动力源输出的旋转扭矩，通过链轮轮齿与链条链节的啮合，无滑差地传递到远端的从动部件上，相比带传动，它不会出现长时间运行后的弹性滑动，传动比能保持恒定，不需要频繁调整张紧度；相比齿轮传动，它不需要两轴近距离贴合布置，能适应跨距较大的动力传递需求，而且整体结构的零件加工精度要求比配对齿轮组更低，后期维护只需要定期检查链条磨损量、补充润滑即可，运维成本更低。

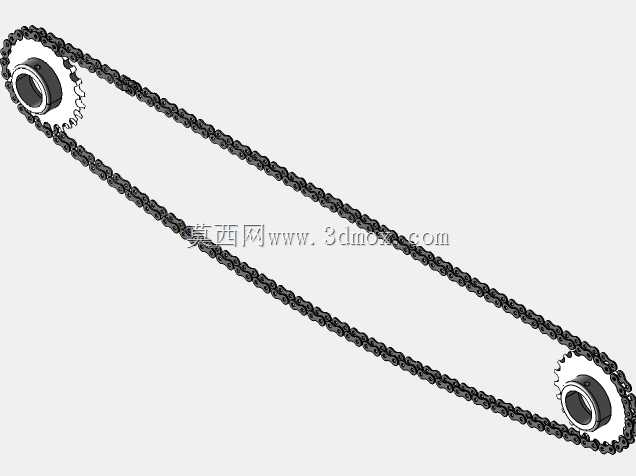

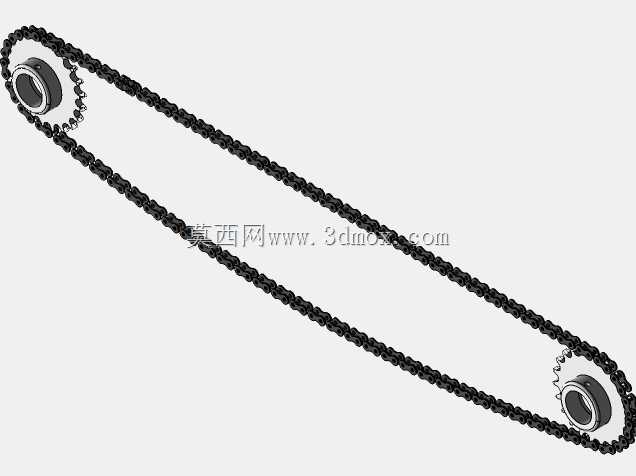

　　设计这套结构的时候，首先要确认的是两安装轴的中心距边界，这里链条总长度对应800mm的中心距，链轮的齿形选用的是标准三圆弧一直线齿形，能保证和标准滚子链的链节滚子顺畅啮合，不会出现卡滞、跳齿的问题。链轮的中心孔是通孔设计，适配常用的圆轴平键连接方式，安装时只需要将链轮通过平键固定在对应轴端，锁紧轴向定位件，再套入闭合链条，确认链节卡入每个轮齿齿槽后，微调两轴的平行度就能完成装配，不需要复杂的对位工序。

　　从结构细节来看，链轮的轮齿经过齿形修缘处理，链条啮入啮出的时候不会出现刚性撞击，能降低运行过程中的噪音和冲击损耗；链条选用的是标准小节距滚子链，链节之间的铰接间隙控制在合理范围，既保证链条能顺畅绕链轮弯曲，又不会因为间隙过大导致传动回程差超标。整套结构的安装边界需要注意，两轴必须保持严格平行，否则会出现链条单侧磨损、脱链的问题；链轮的共面度偏差不能超过允许范围，不然运行时链条会出现轴向窜动，加剧链节和轮齿的侧面磨损。

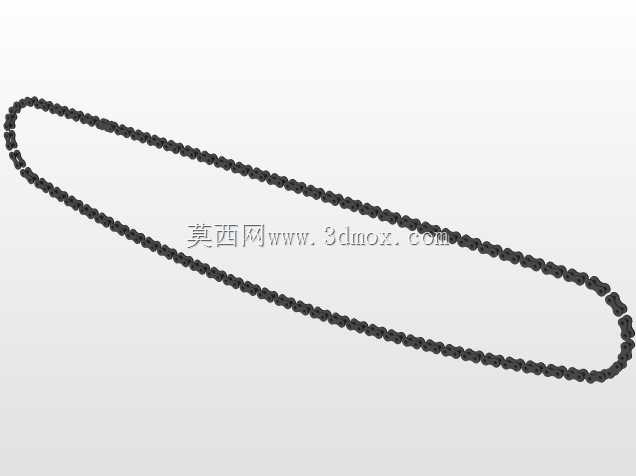

　　在实际选型适配的时候，这套结构适合传递功率不大、转速处于中低速区间的工况，如果是高速重载场景，还需要额外增加张紧结构、链条润滑装置以及安全防护罩，但针对常规的通用设备传动需求，这套无额外附件的链传动结构已经能完全满足使用要求。建模过程中，链条的阵列装配是重点，需要按照链轮的实际齿距计算链节数量，保证闭合后的链条张紧度处于合理区间，既不会因为过紧增加轴承受力，也不会因为过松出现运行时的链条抖动。每个链节的铰接处都保留了实际的转动间隙，和真实物理结构的运动逻辑一致，能直接用于运动仿真，验证传动过程中是否存在干涉、跳齿的问题，也能用于生成工程图纸，指导后续的零件加工和整机组装。
