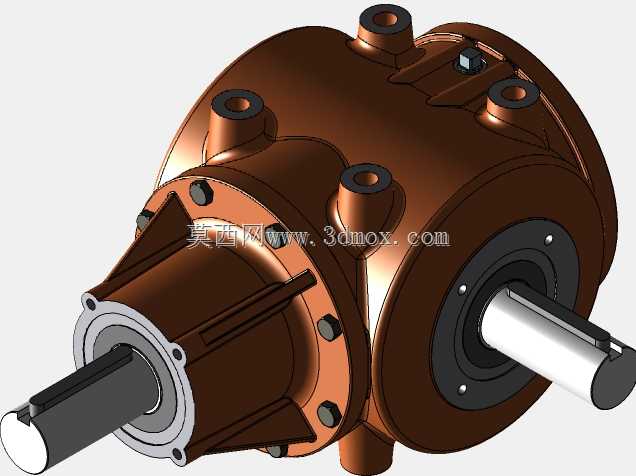

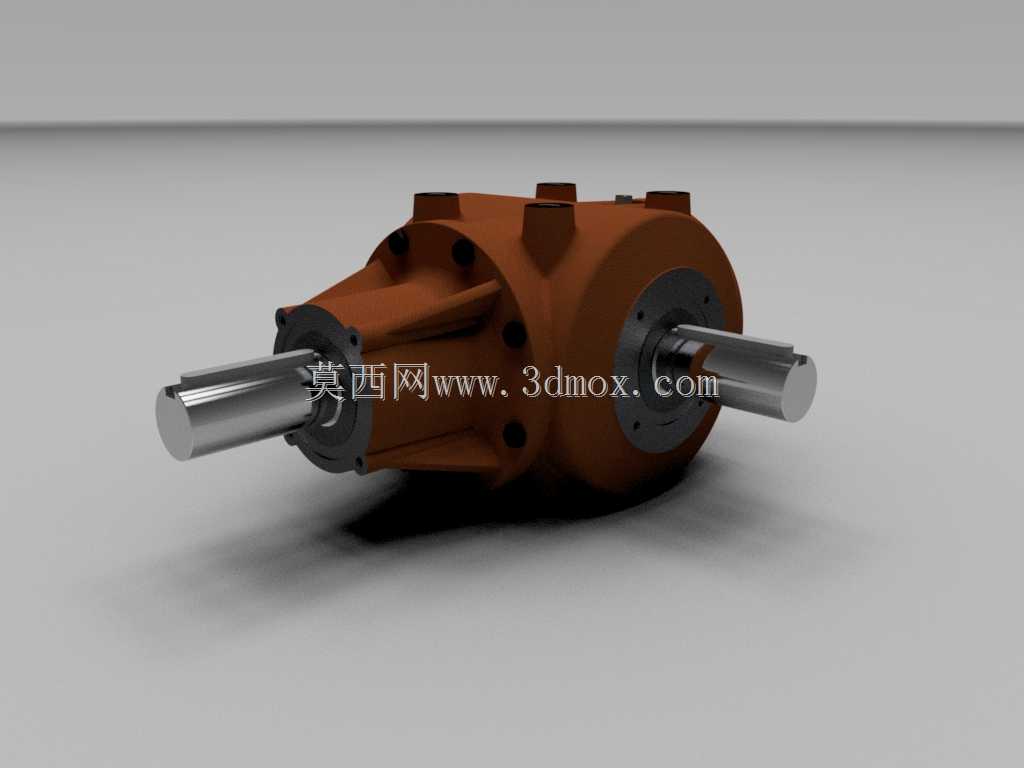

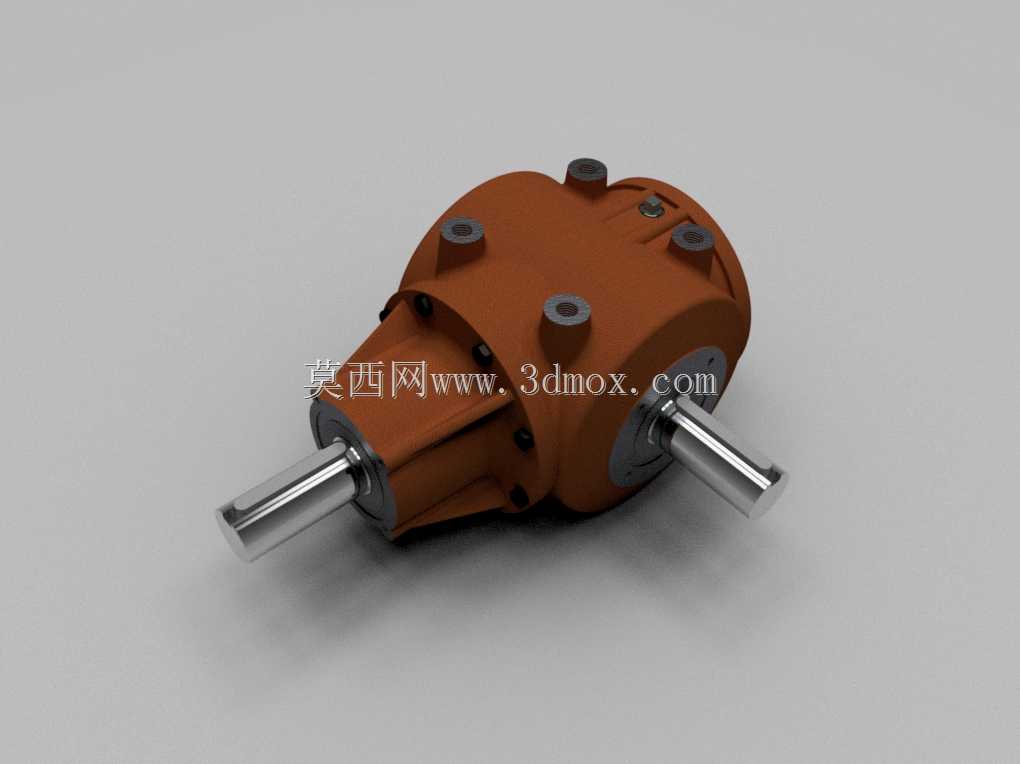

工业用T-278A型角传动齿轮变速装置

这款角传动变速装置主要面向需要改变动力传输方向的工业传动场景，常见于农业机械、小型工程机械、园林设备以及轻工生产线的动力布局中，当设备的动力输出轴与工作执行端轴线呈垂直交错状态时，该装置可在完成转速匹配、扭矩放大的同时，直接完成动力转向，无需额外加装传动换向组件，能有效简化设备整体的传动链路布局，减少动力传递过程中的损耗。

从实际用途来看，该装置承担着动力换向、变速增扭的核心作用，输入端连接动力源的输出轴，可适配电机、内燃机等多种常见动力输出设备，输出端则连接作业执行部件，能够根据作业负载需求调整输出转速，将动力源输出的高转速低扭矩转换为作业端需要的低转速高扭矩，同时将轴向输入的动力转换为垂直方向输出，适配紧凑空间内的动力排布需求，避免传动链路过长带来的结构冗余问题。

在功能特性上，该装置采用封闭式铸铁壳体结构，壳体外部设置有加强筋与安装凸台，既能够保证内部齿轮啮合结构的防护等级，避免作业过程中粉尘、水汽侵入齿轮啮合区造成磨损失效，也能通过壳体表面的散热结构带走齿轮连续运转产生的热量，维持内部润滑脂的工作温度稳定。双出轴的结构设计支持双向动力输出，可同时驱动两个同平面的作业部件，适配多执行端的设备需求；壳体上的固定凸台预留了标准安装孔位，可直接通过螺栓固定在设备的安装基座上，无需额外设计定制转接支架。

设计思路上，这款装置优先考虑了紧凑空间下的安装适配性，整体采用近似圆柱的壳体造型，将锥齿轮换向结构与圆柱齿轮变速结构整合在同一腔体内，最大化压缩了装置的整体体积，避免分体式换向、变速结构带来的空间占用问题。内部齿轮采用斜齿啮合设计，相比直齿结构啮合重合度更高，运转过程中冲击更小、噪音更低，能够承受更大的瞬时冲击负载，适配复杂工况下的作业需求；轴端采用标准密封结构，可有效防止内部润滑介质泄漏，同时阻挡外部杂质进入腔体。

在安装边界方面，该装置的输入输出轴直径采用通用工业传动尺寸标准，轴端预留了键槽位置，可通过平键完成与联轴器、传动轮的可靠连接，安装时需保证输入轴与动力源输出轴的同轴度误差在允许范围内，输出轴与作业部件的连接也需控制同轴度，避免额外的径向力作用在轴承上缩短使用寿命；装置整体的安装孔位采用对称布局，可适配多个方向的安装固定需求，安装基座需要保证足够的刚性，避免装置满负载运转时产生振动移位，日常维护仅需定期通过预留的注油孔补充润滑脂即可，维护成本较低。
