重型商用车钢制车轮轮辋结构设计

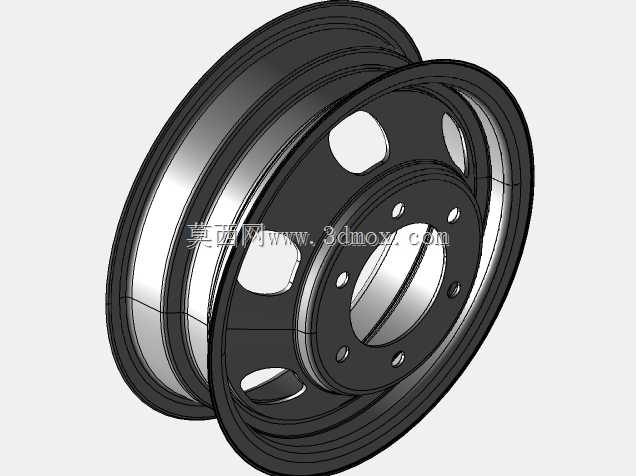

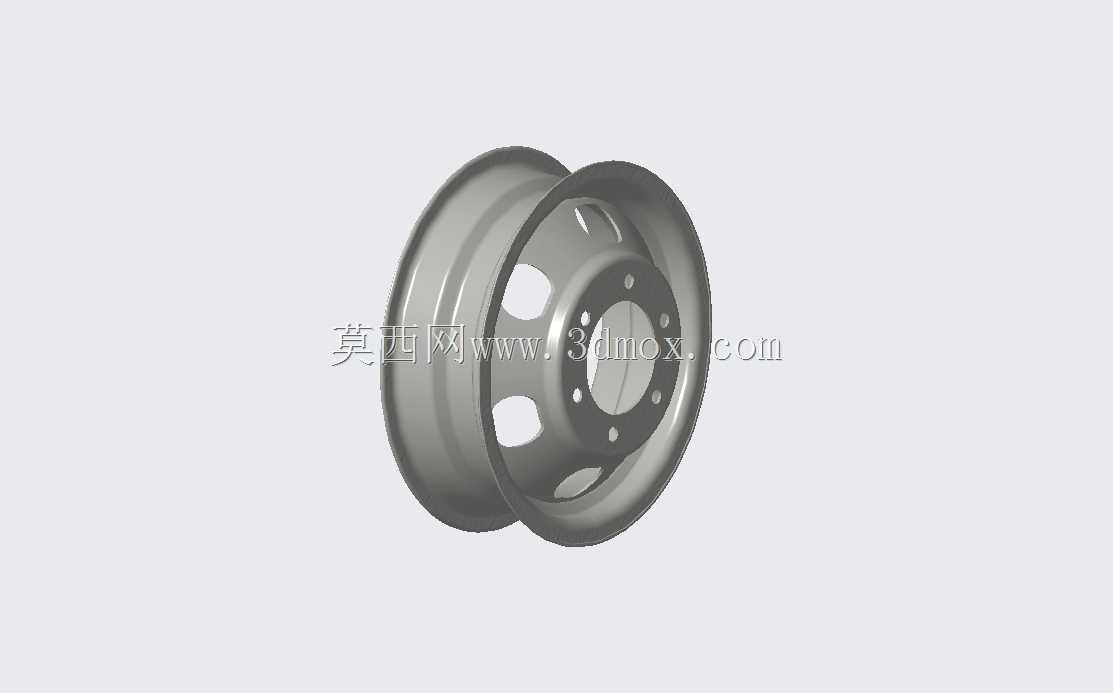

这款轮辋是重型载货汽车行走系统的核心承载部件，主要适配公路运输重卡、工程自卸车等商用车型的驱动桥与转向桥装配需求，在整车运行中承担承载车身载荷、传递驱动制动力矩、固定轮胎轮廓边界的核心作用，是保障重型车辆复杂路况行驶安全的关键结构件。在实际应用场景中，该部件需要长期承受满载工况下的垂直静载荷、非铺装路面的冲击载荷、高速行驶的旋转离心力，以及制动过程产生的热应力耦合作用，因此结构设计阶段重点围绕强度冗余、装配兼容性、疲劳耐久性三个核心维度展开。从功能特性来看，该轮辋采用多通风孔辐板式结构，轮缘部位做了加厚卷边成型处理，能够在轮胎充气后提供足够的径向支撑刚度，避免重载工况下轮缘变形导致的轮胎脱圈风险；辐板上的圆周分布螺栓孔严格匹配重卡常用轮毂的螺栓分布圆尺寸，安装端面预留了足够的贴合平面度公差，能够保证装配后轮辋的旋转同轴度，降低高速行驶的车轮跳动量；辐板上的大尺寸镂空孔一方面可以降低轮辋整体自重，减少整车非簧载质量，提升行驶平顺性，另一方面能够为制动鼓提供充足的通风散热通道，避免长下坡制动工况下制动系统热量积聚引发的热衰退问题。设计思路上，该轮辋采用等强度变截面设计思路，轮缘与胎圈座接触区域做了圆弧过渡处理，避免应力集中引发的疲劳开裂，辐板与轮辋筒体连接区域采用圆角平滑过渡，匹配钢制材料的冲压焊接成型工艺，在保证结构强度的同时降低生产制造难度。从安装边界来看，该轮辋的轮辋宽度、名义直径均匹配重载卡车常用的有内胎子午线轮胎规格，中心定位孔尺寸适配主流重卡车桥的轮毂轴头直径，螺栓孔的数量与孔径能够满足额定轴载下的螺栓连接强度要求，轮辋的偏距设计保证了车轮安装后与转向节、制动气室、板簧支架等周边部件留有足够的运动间隙，不会在转向跳动、悬架压缩过程中发生运动干涉。整体结构兼顾了承载能力、散热性能、装配通用性，能够满足重型卡车在公路运输、工程作业等多场景下的长期使用需求。
