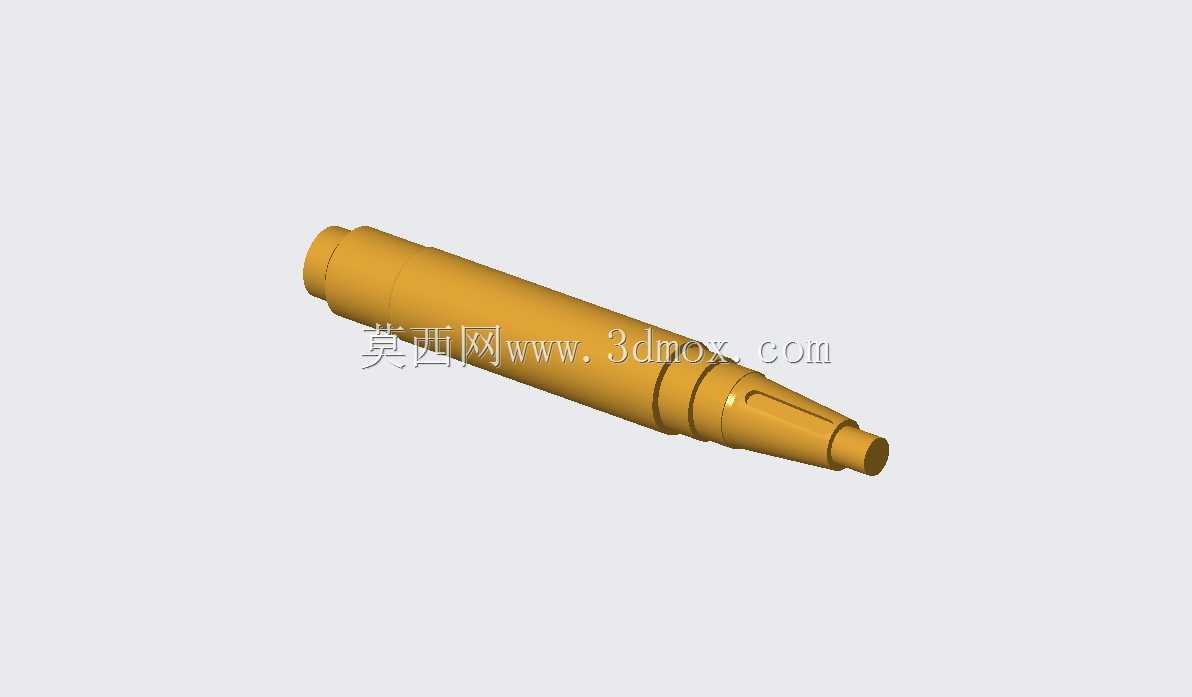

在常规旋转类动力传输设备的结构设计中,轴类零件是承担扭矩传递、支撑回转部件的核心受力构件,这款阶梯式机轴的建模完全围绕实际装配工况的受力边界展开,没有冗余的装饰性结构,每一段轴径的变化都对应明确的装配功能需求。从实际应用场景来看,这类机轴普遍适配中小功率的传动单元,常见于轻工输送设备、小型机床进给机构、通用减速机的动力输出端,也可作为配套电机的外接延伸轴使用,核心作用是将动力源输出的旋转扭矩平稳传递至末端执行件,同时为轴上安装的齿轮、带轮、轴承等回转零件提供精准的定位基准。

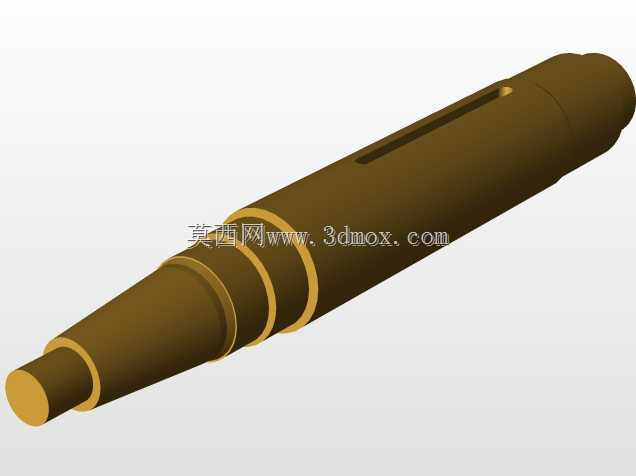

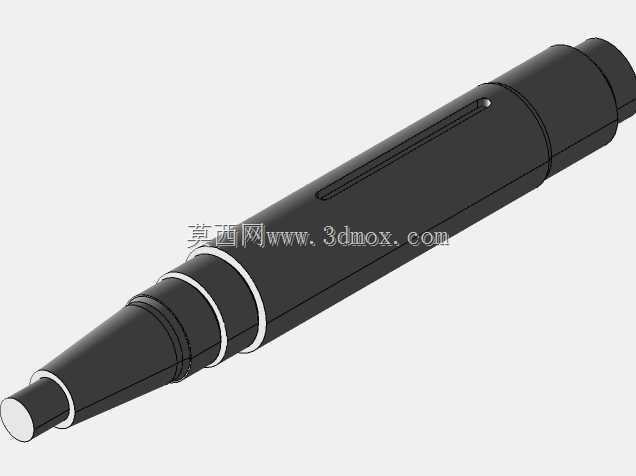

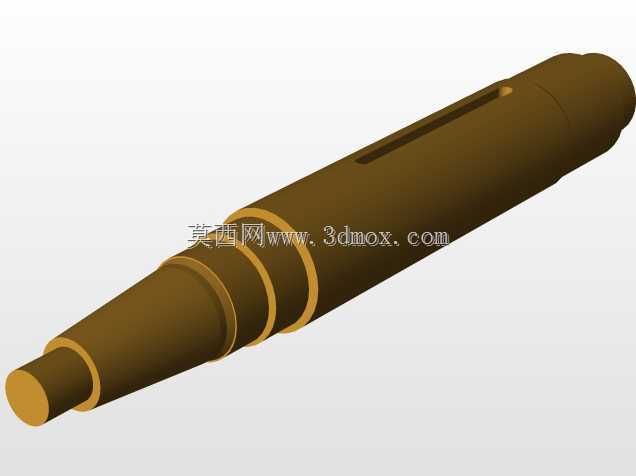

从结构设计思路来看,这款轴采用多阶梯变径设计,并非随意设置轴肩尺寸:靠近动力输入端的大直径轴段,主要承担扭矩输入侧的抗弯载荷,匹配对应规格的深沟球轴承内圈安装位,轴肩高度严格控制在轴承内圈定位要求的范围内,既保证轴承装配到位后不会发生轴向窜动,又不会因为轴肩过高导致轴承拆卸时无法使用拉马顺利施力,避免维修拆卸过程中损伤轴承配合面。轴段中部设置的键槽结构,是为了配套平键实现周向固定,键槽的宽度、深度以及沿轴向的延伸长度,都匹配对应规格传动件的轮毂键槽尺寸,装配后平键同时嵌入轴与轮毂的键槽内,可有效消除传动过程中的周向相对滑动,保证扭矩传递过程无回程间隙,避免高速运转时因为间隙存在产生冲击载荷,加剧轴体和配合零件的疲劳磨损。
往输出端延伸的轴段直径逐步收窄,一方面是为了适配不同直径的传动零件安装需求,减少不必要的材料浪费,降低轴体自身的转动惯量,让设备启停过程的动力响应更迅速;另一方面,阶梯式的轴肩可以依次为不同安装位的零件提供轴向定位,不需要额外加装轴套等定位零件,简化整体装配结构,减少装配环节的累计误差。轴的最末端采用锥度过渡设计,这个结构是为了方便装配时的导向,安装传动件时可以借助锥面的引导快速对准轴孔,避免硬敲硬砸损伤轴端和零件内孔,同时锥段末端的小直径轴头可配套锁紧螺母,对最外侧的传动件进行轴向锁紧,防止设备运转过程中因为振动导致零件沿轴向松脱。
从安装边界的尺寸设计来看,各段轴颈的圆柱度公差、配合面的表面粗糙度都按照传动件的配合等级设置:轴承安装位的轴段采用过渡配合公差,表面粗糙度控制在适合轴承装配的精度区间,保证轴承内圈与轴颈贴合紧密,不会出现跑内圈的失效情况;安装齿轮、带轮的轴段采用稍松的过渡配合,既保证装配时的便利性,又能控制配合间隙在合理范围内,避免传动过程中产生偏心振动。轴上所有过渡位置都设置了圆角过渡,没有尖锐的直角结构,这是为了降低应力集中系数——轴类零件在长期承受交变扭转载荷和弯曲载荷的过程中,直角过渡位置很容易成为疲劳裂纹的萌生点,合理的圆角半径可以大幅提升轴体的抗疲劳寿命,减少长期运转过程中断轴的失效风险。
在实际选型适配时,需要核对轴的各段长度与设备腔体的内部安装空间是否匹配,确认轴承安装位的跨距符合轴的挠度校核要求,避免因为跨距过大导致轴运转时挠度过大,出现回转精度下降、密封件磨损加快的问题;同时要确认键槽的位置与传动件轮毂的长度匹配,保证平键装配后受力均匀,不会出现局部应力过大导致键槽压溃的情况。这款轴的三维建模完整还原了所有工艺结构,包括退刀槽、圆角、键槽的细节特征,结构设计人员可以直接基于这个模型开展配套的轴承选型、传动件匹配、机架安装位的设计工作,也可以根据实际的载荷参数调整各段轴径、材质选型和热处理工艺要求,适配不同功率等级的传动场景。
