同轴圆柱杆连接用套筒开口销接头结构

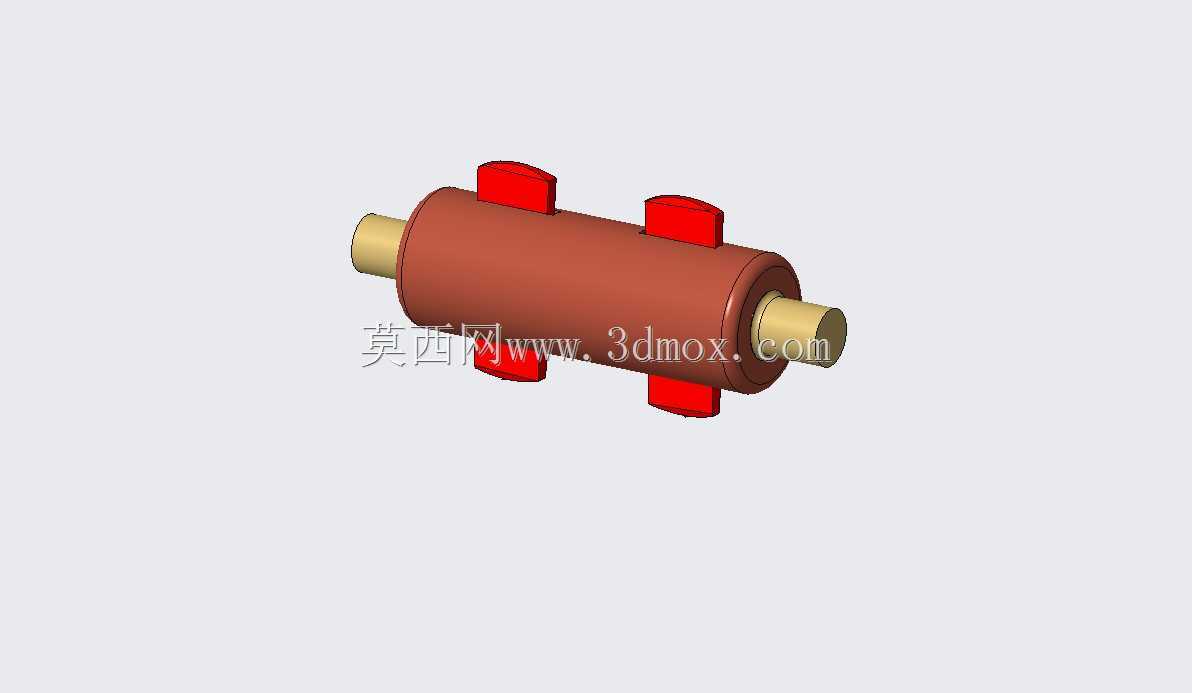

　　在常规机械传动、轻载轴系连接场景中，这类套筒搭配开口销的接头结构，是中小扭矩同轴圆柱杆连接的高性价比方案，常见于农用机械传动杆组、小型输送线辊筒连接、汽车操纵杆件联动、轻工设备连杆机构等不需要频繁拆卸、对同轴度有基础要求的连接部位。不同于键连接需要在轴杆上加工键槽削弱轴体强度，也不同于过盈配合对装配压装设备的硬性要求，这套接头的核心逻辑是通过套筒的内孔包覆实现两根同轴圆柱杆的径向定位，再依靠四个楔形锥形开口销完成周向止转与轴向限位，装配时仅需要手锤即可完成销体敲入固定，野外作业、设备现场抢修场景下不需要复杂工装就能完成杆件对接。

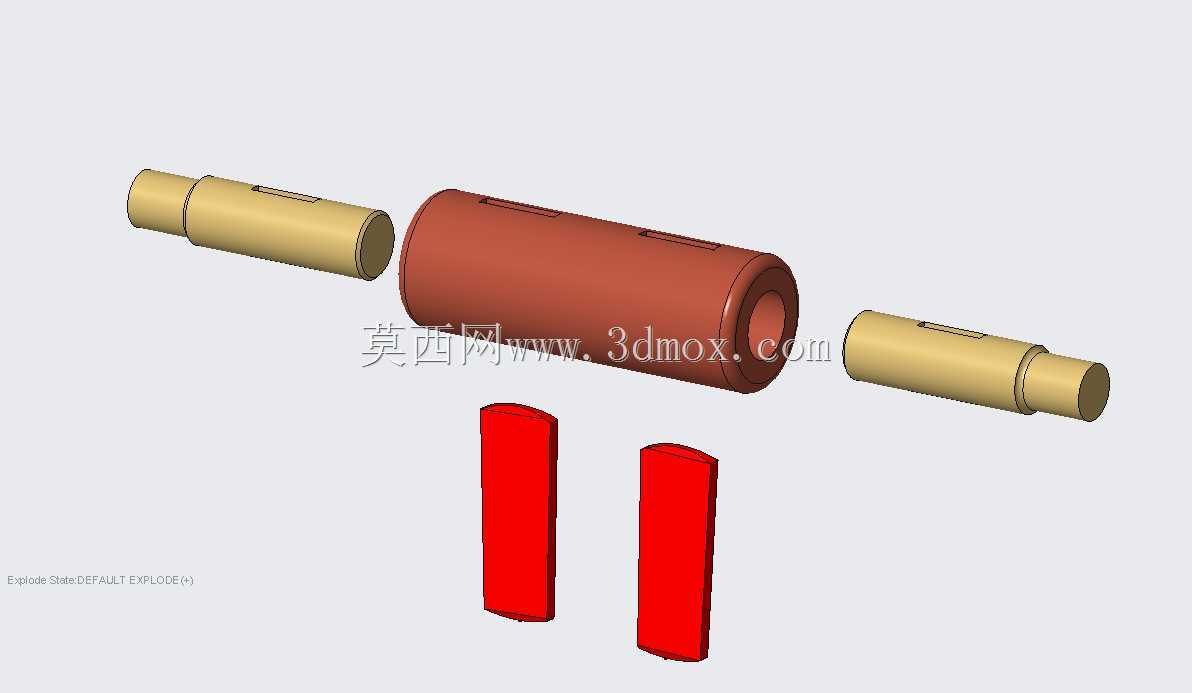

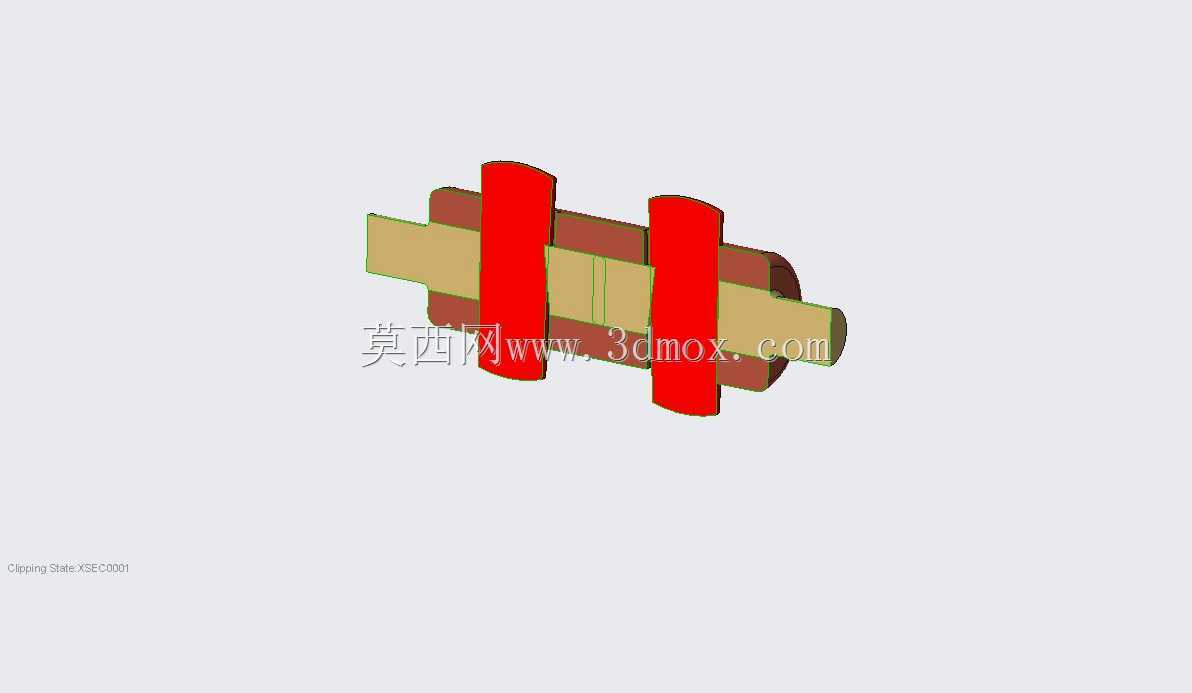

　　从结构设计逻辑来看，套筒主体采用等壁厚圆柱筒体结构，内孔尺寸与待连接的两根圆柱杆外径保持H8/h7的间隙配合，既保证装配时杆件能顺利插入套筒内孔，又能控制径向晃动量在传动允许的范围内，套筒的长度覆盖两根杆件的插入段，每根杆件插入套筒的深度不小于杆径的1.5倍，避免连接部位出现悬臂受力导致的杆端弯折。四个楔形锥形开口销采用对称布置方案，沿套筒周向90度均匀分布，销体的锥度设置为1:50，敲入后能通过锥面的自锁效应卡紧套筒壁与杆体上预先加工的销孔，不会因为传动过程中的振动出现松脱；销体突出套筒外壁的高度控制在3-5mm，既方便后续拆卸时用冲子敲出销体，又不会因为突出过多在转动过程中剐蹭周边的设备护罩或者布线。

　　实际选型应用时需要注意安装边界的匹配，套筒的外径比待连接杆件大20%-30%，设计周边安装空间时需要预留出不小于套筒外径1.2倍的径向操作空间，满足敲入销子时手锤的操作行程；轴向方向上，两根杆件对接端面在套筒中部留1-2mm的间隙，避免杆件受热伸长后出现顶死导致的传动卡滞。这类接头的适用扭矩范围与销体直径、销孔数量直接相关，四个对称销的布置方式相比单销、双销结构，能将周向受力均匀分散到四个接触点，避免单销受力过大出现剪切断裂，在轻载传动场景下，传递的扭矩可以覆盖直径10-30mm圆柱杆的常规传动需求，不需要额外增加防松结构。

　　建模过程中需要重点关注几个配合细节：一是套筒内孔的圆柱度公差控制在0.02mm以内，避免两根杆件插入后出现同轴度偏差导致的传动别劲；二是销孔的位置度需要保证套筒与杆件装配后销孔能完全对齐，实际生产中通常会将两根杆件插入套筒定位后再配钻销孔，降低单件加工的精度要求；三是楔形销的大端需要加工出微小的倒角，方便敲入时对准销孔，不会出现销端毛刺卡滞在孔口的问题。不同于需要锁紧螺母、弹性挡圈的轴向固定方式，这套接头没有额外的松散小零件，装配完成后整体结构简洁，转动过程中没有突出的棱角，适合在有安全防护要求的开式传动部位使用，日常维护只需要定期检查销体是否有松动退出，不需要做额外的润滑或者紧固操作，长期使用的维护成本极低。在一些需要快速调整杆件长度的场景下，还可以在杆件上加工多组等距销孔，通过调整杆件插入套筒的深度、对准不同位置的销孔，实现传动杆长度的快速调整，不需要更换整个杆件，适配现场安装时的尺寸偏差补偿需求。
