八槽外啮合间歇传动槽轮结构设计

　　在多工位自动化装配线、转盘式包装设备、胶片放映机走片机构、多工位检测台这类需要实现定角度间歇转位的设备里，这类外啮合槽轮结构是应用极广的分度执行部件，核心作用是把驱动端输入的连续匀速旋转运动，转换为从动端的单步定角度间歇旋转，每一次转位完成后自带锁止定位特性，不需要额外增加独立的定位锁紧结构就能保证工位停留阶段的位置稳定性，相比棘轮棘爪分度结构，它的传动冲击更小、运行噪音更低、分度精度一致性更好，在中高速轻载间歇转位场景下的使用寿命更长。

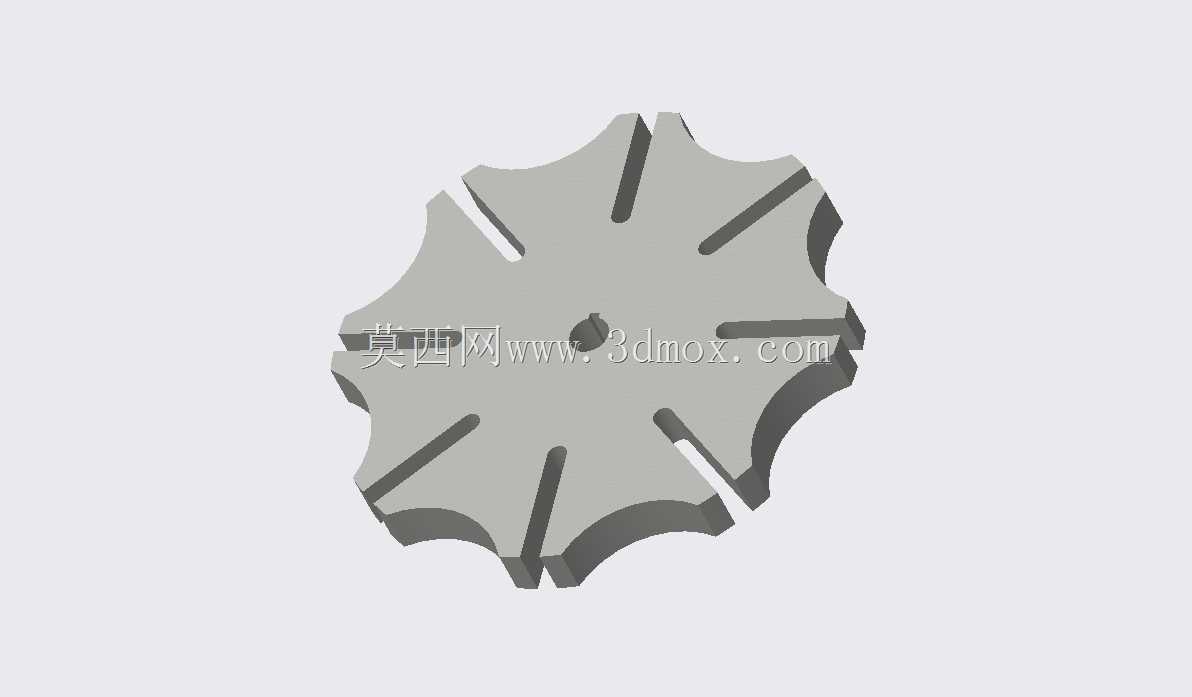

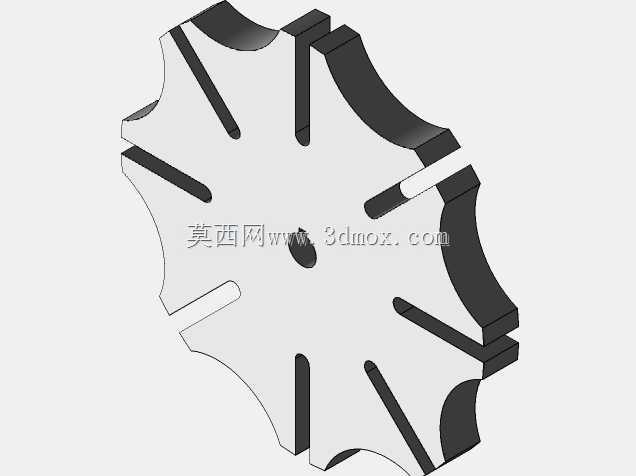

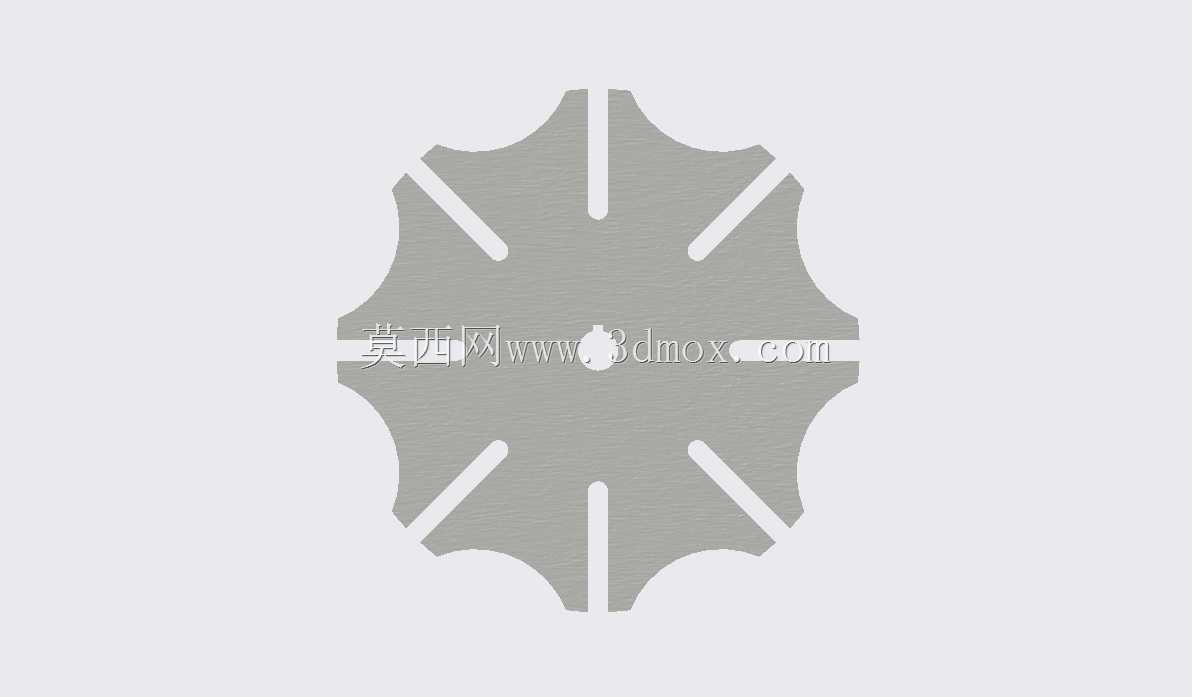

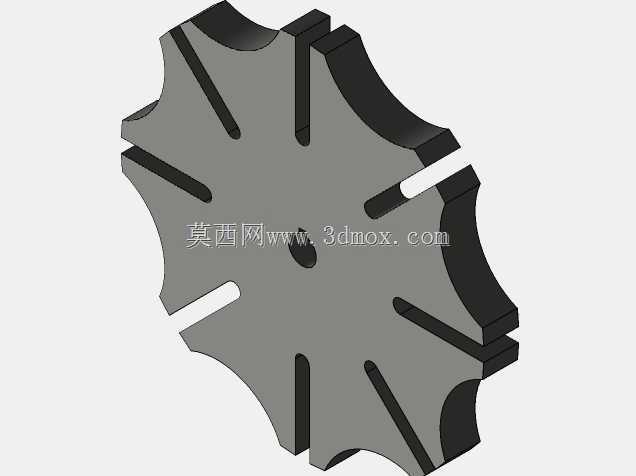

　　从结构设计逻辑来看，这个槽轮采用八槽外啮合布局，对应驱动销每旋转一周，槽轮完成45度的单步转位，适合八工位的回转类设备使用。槽轮的径向槽采用等角度均匀分布设计，槽的侧壁做了贴合驱动销圆柱面的圆弧修型，能减少驱动销进入和退出槽口时的刚性碰撞，降低接触应力集中；槽轮的外轮廓设计了与驱动盘锁止弧匹配的凹圆弧面，当驱动销脱离径向槽的阶段，驱动盘上的凸锁止弧会和槽轮的凹锁止弧完全贴合，此时槽轮被完全锁止，不会因为负载波动或者设备振动出现多余的角位移，保证工位停留时的定位精度。槽轮中心设计了标准的轴孔与键槽结构，用来和输出转轴配合传递扭矩，轴孔周边做了局部加厚处理，提升轮毂位置的结构强度，避免频繁启停冲击下轮毂出现开裂变形。

　　从安装边界来看，这类槽轮的安装需要严格控制槽轮与驱动盘的中心距，中心距偏差过大会导致驱动销进入槽口时出现卡滞或者侧隙过大的问题，直接影响传动平稳性和分度精度。槽轮的厚度方向尺寸需要和驱动销的有效接触长度匹配，保证驱动销和槽侧壁的接触面积足够，降低单位面积的接触压强，减少长期运行的磨损量。设计建模时需要重点校核驱动销的进入角和退出角，保证驱动销在进入径向槽时的速度方向和槽的中心线方向尽可能重合，减少启动瞬间的冲击载荷；同时要核算锁止弧的配合间隙，间隙过大会导致停位时存在角向窜动，间隙过小则会出现锁止阶段的摩擦卡滞，通常锁止弧的配合间隙控制在0.02-0.05mm区间，既能保证锁止可靠，又不会出现额外的摩擦阻力。

　　在实际设备选型应用中，这类槽轮结构的转速适配范围通常在驱动轴转速10-100rpm区间，转速过高会导致槽轮启停阶段的角加速度过大，带来明显的冲击振动，不仅会降低设备运行平稳性，还会加速槽口和驱动销的磨损。如果应用在有粉尘、切削液的生产场景，需要在槽轮和驱动销位置增加防尘护罩，同时定期在槽口接触面涂抹润滑脂，减少磨粒磨损带来的精度衰减。相比凸轮分度器，这类槽轮结构的结构更简单、加工成本更低、维护更方便，适合分度精度要求在±0.1度以内、负载不大的中低速多工位设备，在轻工包装、小零件装配、文具生产、食品转位输送这类设备上的应用占比很高。建模过程中需要注意槽口与外圆锁止弧的衔接位置要做微小的倒角过渡，避免热处理或者加工时出现应力集中，导致槽口位置在频繁冲击下出现崩缺；槽轮的材质通常选用45号钢调质处理或者40Cr淬火处理，表面硬度达到HRC40-45就能满足绝大多数常规场景的耐磨需求，如果是高速轻载场景也可以选用工程塑料材质，进一步降低运行噪音。
