拉杆连接转向节接头结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:419278
  • 拉杆连接转向节接头结构设计
  • 拉杆连接转向节接头结构设计
  • 拉杆连接转向节接头结构设计
  • 拉杆连接转向节接头结构设计
  • 拉杆连接转向节接头结构设计
  • 拉杆连接转向节接头结构设计
  • 拉杆连接转向节接头结构设计
  • 拉杆连接转向节接头结构设计
  • 拉杆连接转向节接头结构设计
  • 拉杆连接转向节接头结构设计
  • 拉杆连接转向节接头结构设计
  • 拉杆连接转向节接头结构设计
  • 拉杆连接转向节接头结构设计
  • 拉杆连接转向节接头结构设计

  在行走机械的拉杆传动系统里,这类转向节接头是承担载荷传递与角度补偿的核心连接件,日常工况中常被用在转向操纵拉杆、悬架推力杆、制动操纵连杆这类需要传递轴向拉伸载荷,同时要适配安装端存在小幅角度偏转、装配误差补偿的场景里。不同于刚性固定的杆端连接结构,这类接头的核心作用是在两根同轴度存在小幅偏差、工作过程中会产生相对角位移的拉杆之间,建立可靠的载荷传递路径,避免杆系因为刚性约束产生附加弯曲应力,提前出现疲劳断裂的问题。

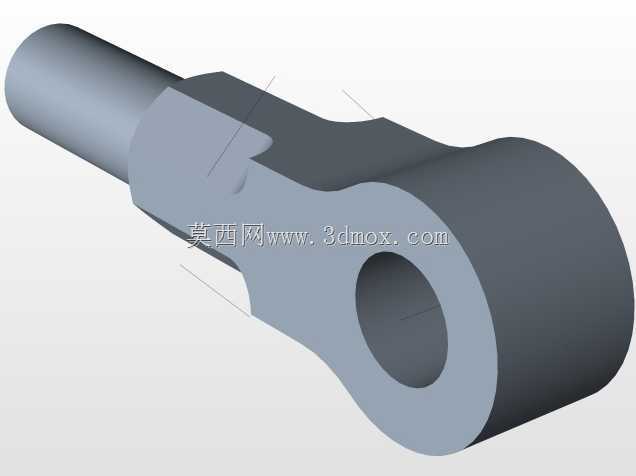

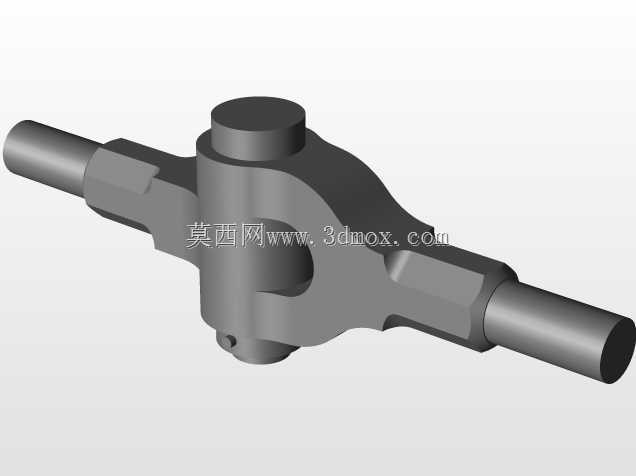

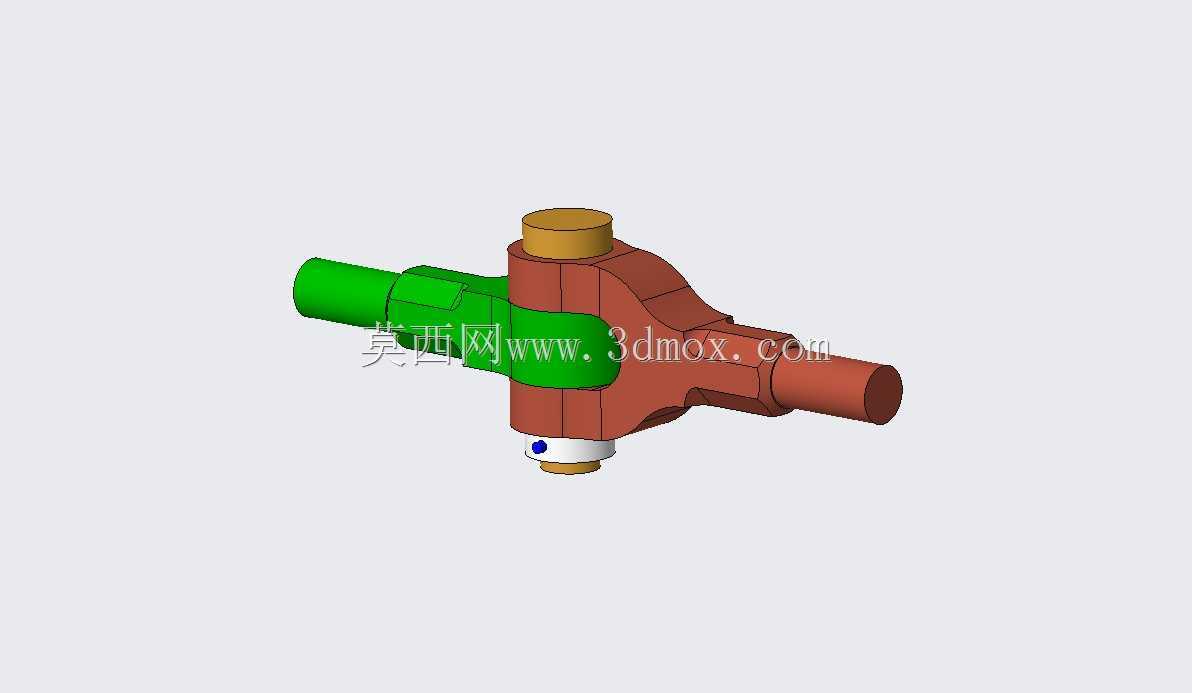

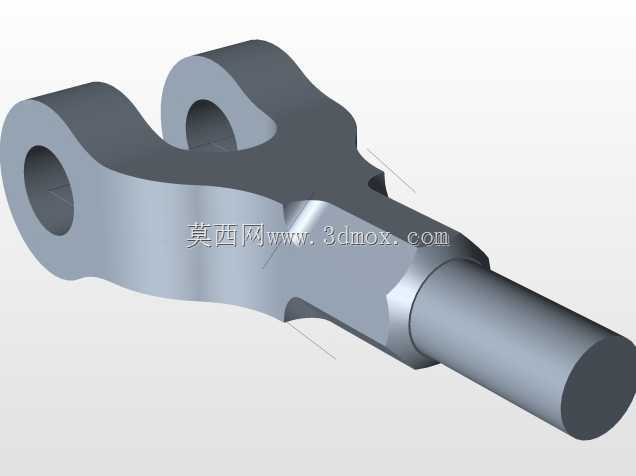

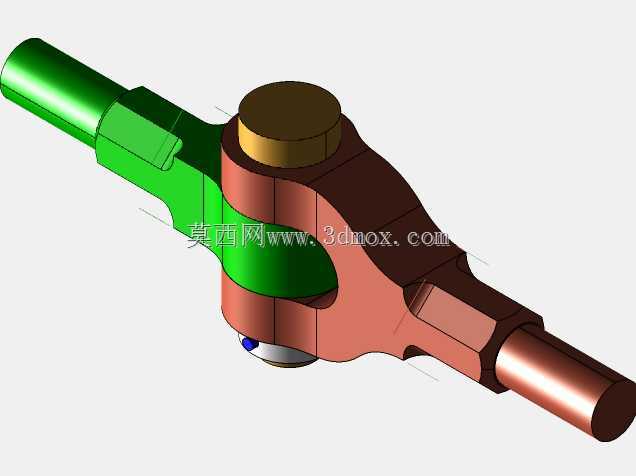

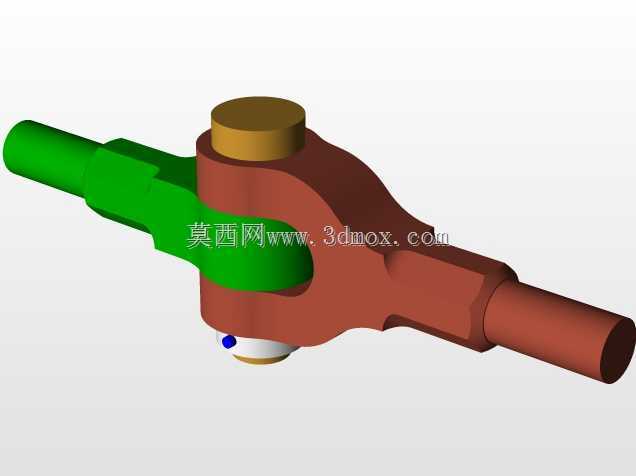

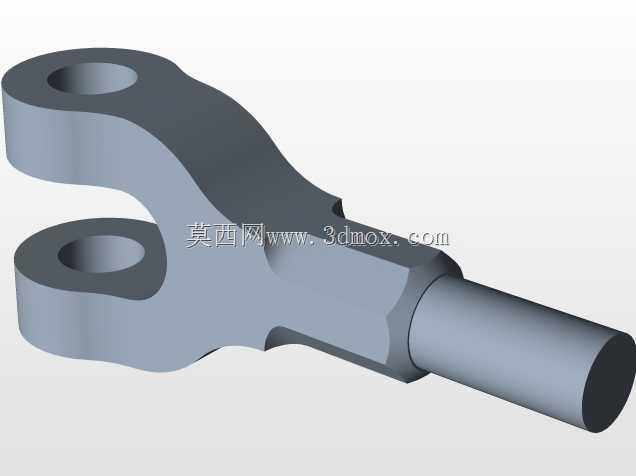

  从结构设计逻辑来看,整个接头采用分体式铰接布局,主体为带十字交叉通孔的锻压结构本体,其中一个轴向通孔用于穿装主拉杆,孔内做了适配杆径的公差配合设计,装配后可以通过端部的限位结构完成轴向固定,避免拉杆在孔内出现窜动;垂直于主拉杆孔的另一组铰接孔,用于连接另一根垂直布置的连杆,孔内预留了铰接副的转动间隙,能够满足两个杆系之间在一定角度范围内的自由摆动,适配设备运行过程中杆系的位置变化。接头的铰接位置设置了耐磨衬套安装位,衬套采用低摩擦耐磨材质,既可以降低铰接转动过程中的磨损速率,也能通过更换衬套延长整个接头的使用寿命,避免本体磨损后整体报废。

  从安装边界来看,这类接头的主体径向尺寸需要适配安装位置的周边空间,避免摆动过程中与周边的车架、管线、其他结构件产生运动干涉;轴向安装长度需要匹配两根拉杆的端部间距,保证装配后杆系的总长度符合设计要求,不会出现装配后拉杆过短无法连接、或是过长导致预紧力异常的问题。铰接孔的孔径与配套的连接销轴采用间隙配合,配合公差控制在合理范围内,既保证销轴拆装的便利性,也避免间隙过大导致传动过程中出现冲击异响、载荷传递滞后的问题。主拉杆连接孔的孔径与对应拉杆的杆径采用过渡配合,装配后可以通过径向顶丝、端部卡簧或是焊接的方式完成固定,根据不同的载荷等级选择对应的固定方式,大载荷工况下通常会采用焊接加顶丝的双重固定结构,保证连接可靠性。

  实际选型应用中,这类接头的额定拉伸载荷需要匹配对应杆系的最大工作拉力,预留足够的安全系数,避免冲击载荷下出现本体断裂、铰接孔变形的问题。铰接副的最大摆角需要覆盖设备运行过程中杆系的最大偏转角度,避免摆动到极限位置时出现结构卡滞,导致杆系受力异常。在日常维护场景中,这类铰接位置需要定期补充润滑脂,降低衬套与销轴之间的摩擦阻力,减少磨损量,当铰接间隙超过设计允许值时,需要及时更换衬套或是销轴,避免间隙过大导致传动精度下降、运行过程中产生冲击载荷,影响整个杆系的使用寿命。

  不同于普通的刚性杆接头,这类转向节接头的设计核心是在保证轴向拉伸载荷可靠传递的前提下,提供合理的角度补偿能力,降低杆系的加工与装配精度要求,同时抵消设备运行过程中结构变形带来的杆系位置变化,让整个传动杆系的受力状态更合理,减少附加应力带来的零部件失效问题。在结构建模过程中,需要重点验证铰接位置的运动包络空间,确认整个摆动行程内接头本体与周边零部件不存在干涉,同时校核本体在最大拉伸载荷、最大摆角工况下的应力分布,避免应力集中位置出现疲劳裂纹,尤其是交叉孔的相贯线位置,需要做合理的圆角过渡处理,降低应力集中系数,提升结构的疲劳强度。
