发动机配气机构用凸轮驱动摇臂结构

　　在往复式内燃机的配气系统里，这类摇臂是衔接凸轮轴与进排气提升阀的核心传动构件，日常工况下需要持续承受凸轮轴高速旋转带来的周期性冲击载荷，同时要把凸轮轮廓的径向位移精准转化为阀杆的直线往复动作，保证气门按照配气相位准时开启、闭合，直接决定了发动机的进气效率、排气彻底性与运转平顺性。除了车用内燃机，这类结构也广泛应用在通用小型汽油机、工业柴油机、固定式发电机组的动力单元中，部分需要精准控制线性启闭动作的工业阀门驱动机构里，也能看到同原理摇臂结构的衍生设计。

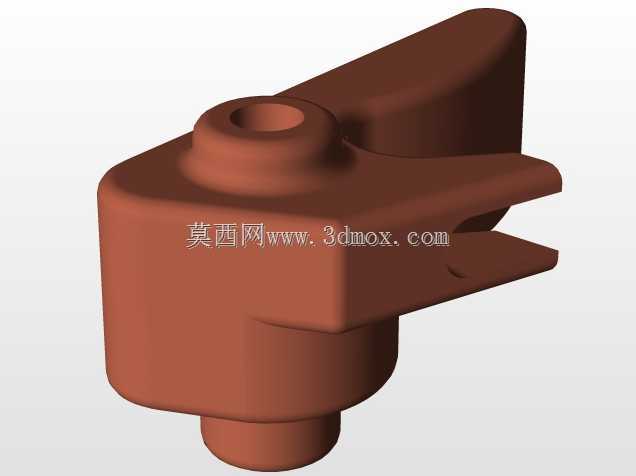

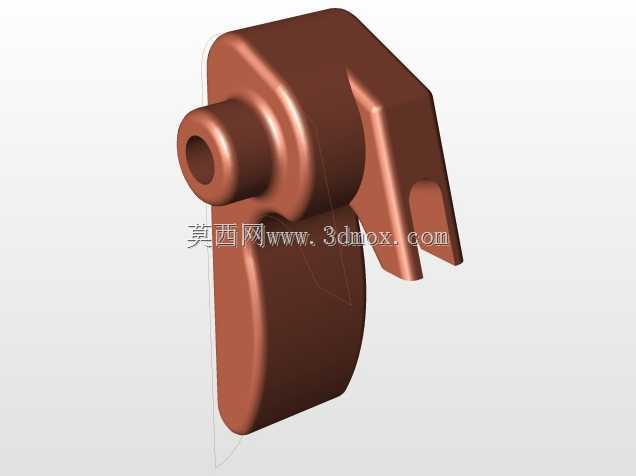

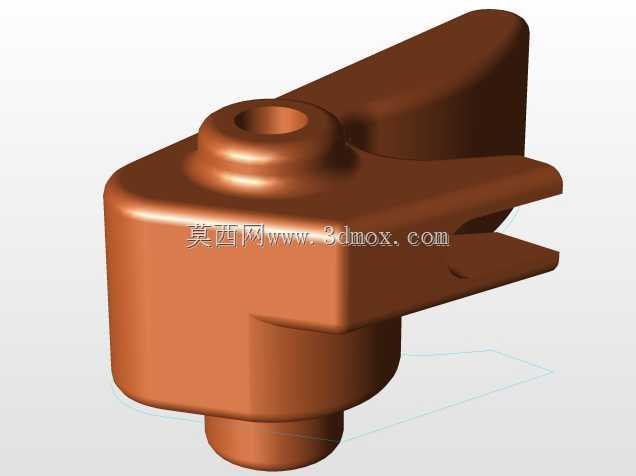

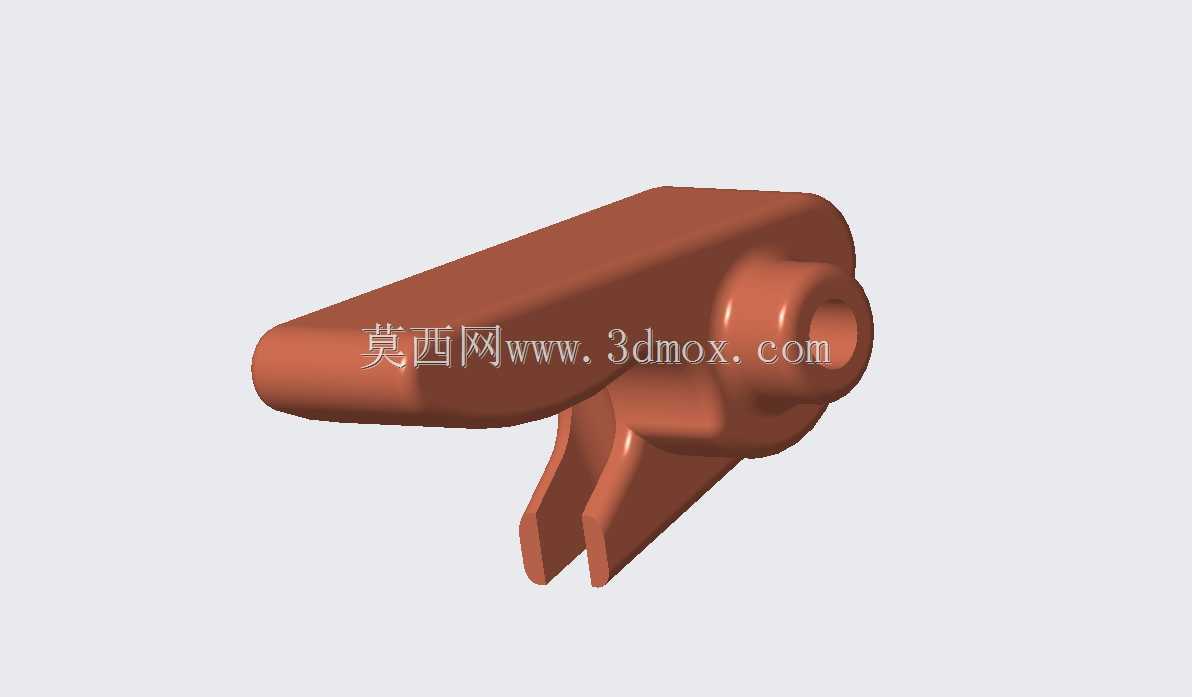

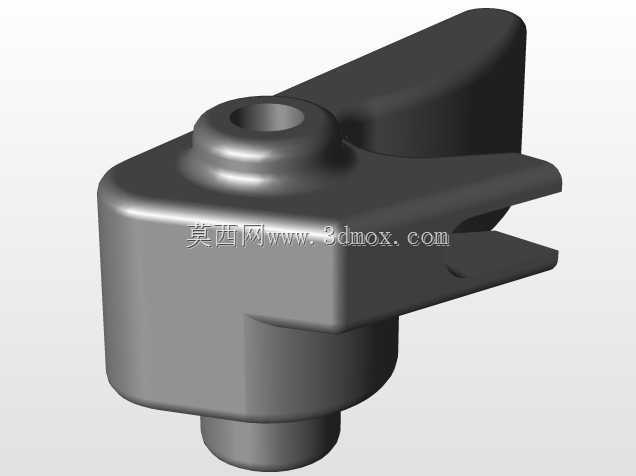

　　从功能实现逻辑来看，这款摇臂的结构设计完全围绕力的传递路径与运动轨迹做优化：带通孔的圆柱凸台是摇臂的摆动回转支点，安装时需要压入耐磨衬套与固定摇臂轴配合，既要保证摇臂能绕轴顺畅摆动无卡滞，又要控制径向配合间隙在合理范围，避免高速摆动时出现过大的横向窜动，影响气门升程的控制精度。延伸出的长臂端工作面直接与凸轮凸角轮廓接触，工作过程中凸轮旋转时的型线升程变化会通过这个接触面推动摇臂绕支点摆动，长臂的长度比例经过杠杆比匹配，能在保证气门设计升程的前提下，降低凸轮轴需要驱动的负载，同时优化接触面的接触应力分布，减少长期工作的磨损量。下方的叉形开口端是与提升阀阀杆端部的对接位置，叉口的开槽设计可以快速卡入阀杆顶端的卡槽，安装时不需要额外做复杂的对位调整，同时能在摆动过程中自动补偿阀杆的微小安装角度偏差，避免出现单侧偏磨导致的气门卡滞问题。

　　设计这类摇臂时，首先要结合配气机构的整体布置边界确定杠杆比，杠杆比过大虽然能在相同凸轮升程下获得更大的气门开度，但会同步放大凸轮轴的驱动负载，还会提升摇臂工作时的摆动线速度，加剧接触面的磨损；杠杆比过小则无法满足发动机进排气流量要求，会直接导致动力输出下降、油耗升高。其次要重点校核回转支点、凸轮接触端、阀杆对接端三个受力位置的结构强度，尤其是发动机高转速工况下，气门弹簧的回弹力、凸轮的冲击载荷会同时作用在摇臂上，结构强度不足时很容易出现断裂失效，引发气门撞活塞的严重发动机故障。外形设计上要尽量在保证强度的前提下做轻量化处理，减少摇臂自身的往复运动惯量，降低配气机构的驱动功率损耗，同时要做圆滑的结构过渡，避免应力集中的尖角、直角位置，所有受力拐角位置都要做足够大的圆角过渡，提升零件的疲劳寿命。

　　从安装边界来看，这款摇臂的回转支点通孔直径、长臂端的轮廓长度、叉形端的开口宽度都需要与周边部件做严格的尺寸匹配：支点孔的同轴度公差要控制在极小范围内，否则会出现衬套压入后偏斜，导致摇臂摆动卡滞；长臂端与凸轮接触的工作面需要做表面硬化处理，硬度要达到足够承受长期高频摩擦的要求，部分量产版本会在这个位置镶嵌硬质合金耐磨片，进一步延长使用寿命；叉形端的开口尺寸要与阀杆端部的直径匹配，间隙过大会导致工作时出现敲击异响，间隙过小则会出现安装困难、热膨胀后卡滞的问题。实际装配时还要注意摇臂的轴向定位，要保证摇臂的摆动平面与凸轮型线中心、阀杆中心完全对齐，偏斜量过大会导致凸轮接触面偏磨、阀杆承受侧向力，进而出现气门导管异常磨损、气门油封漏油的问题。

　　在变速箱的换挡操纵机构里，同结构原理的摇臂也常被用来传递换挡拨叉的驱动动作，把换挡轴的旋转摆动转化为拨叉的轴向移动，实现不同挡位齿轮的啮合切换，这类应用场景下的摇臂对传动间隙的控制要求更高，要避免换挡过程出现虚位、挡位不准的问题。不管是应用在发动机配气机构还是变速箱操纵机构，这类摇臂的核心设计逻辑都是通过杠杆结构实现运动形式的转换与力的传递，所有结构细节的优化都是围绕提升传动精度、降低磨损、延长使用寿命、减少运动惯量这几个核心目标展开，建模过程中需要重点关注各个配合面的形位公差要求、受力位置的结构强度校核，以及运动过程中与周边部件的间隙检查，避免出现运动干涉问题。
