JCB反铲装载机动臂液压管路布线结构

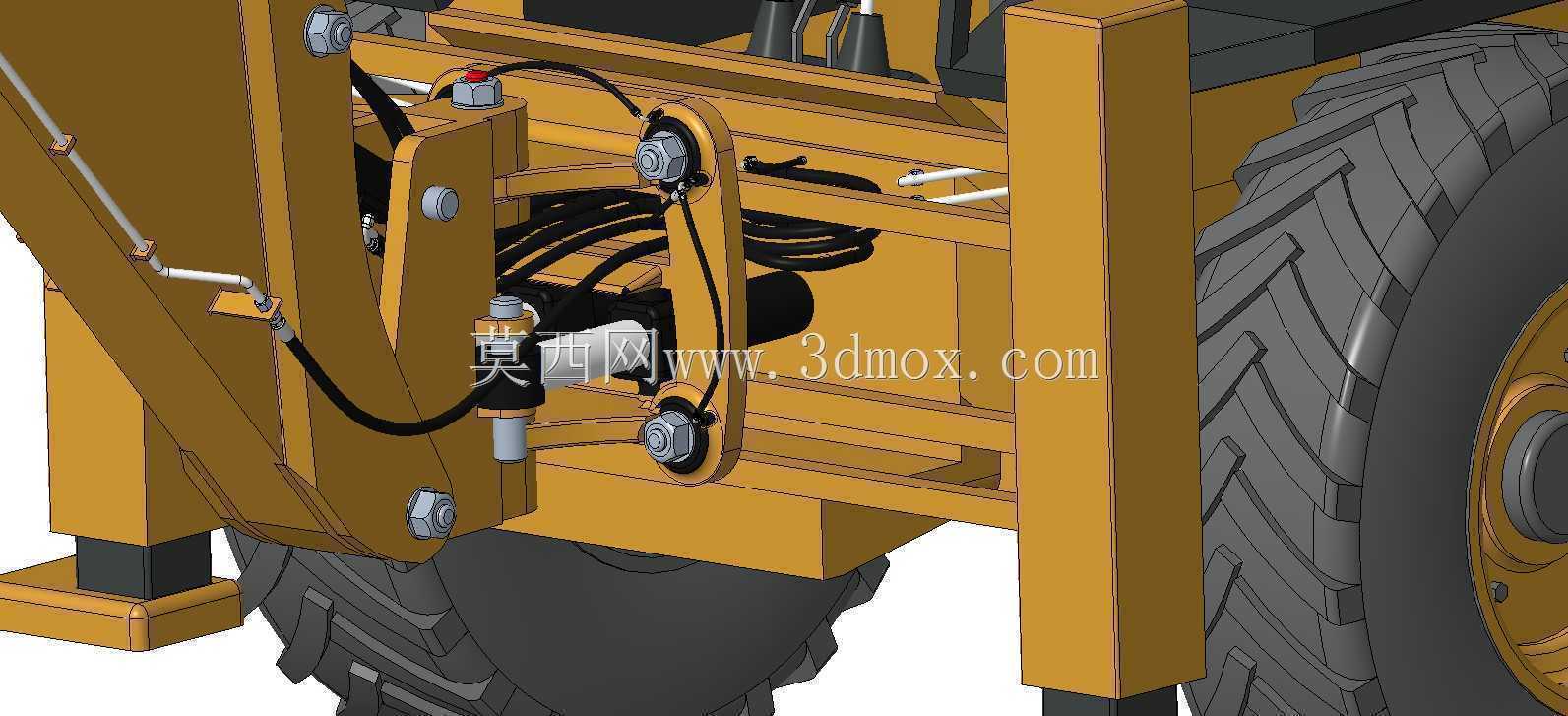

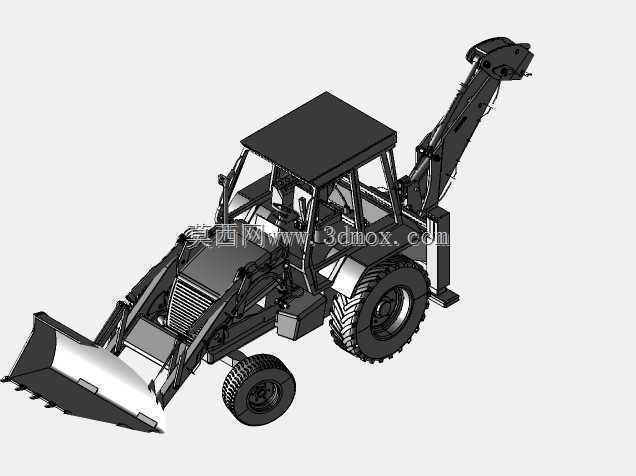

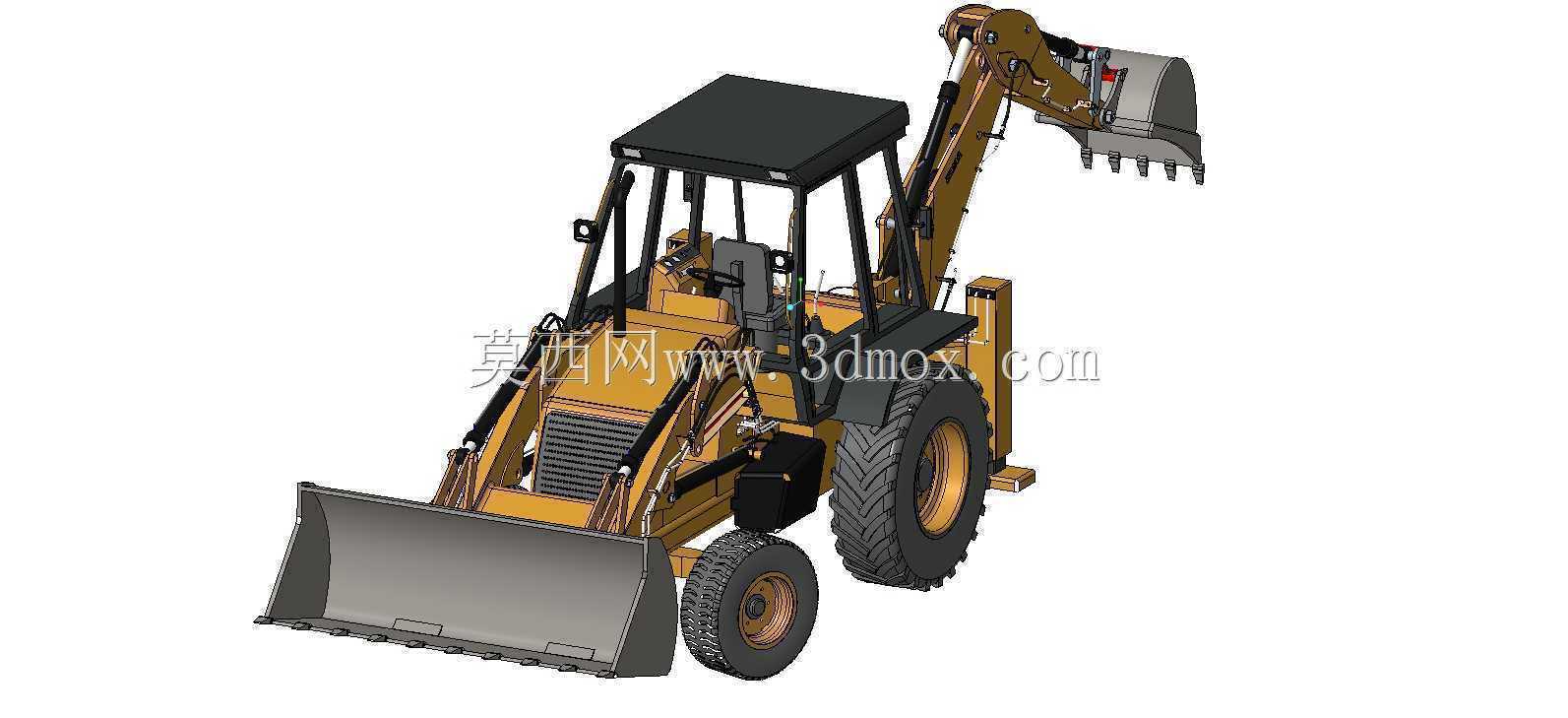

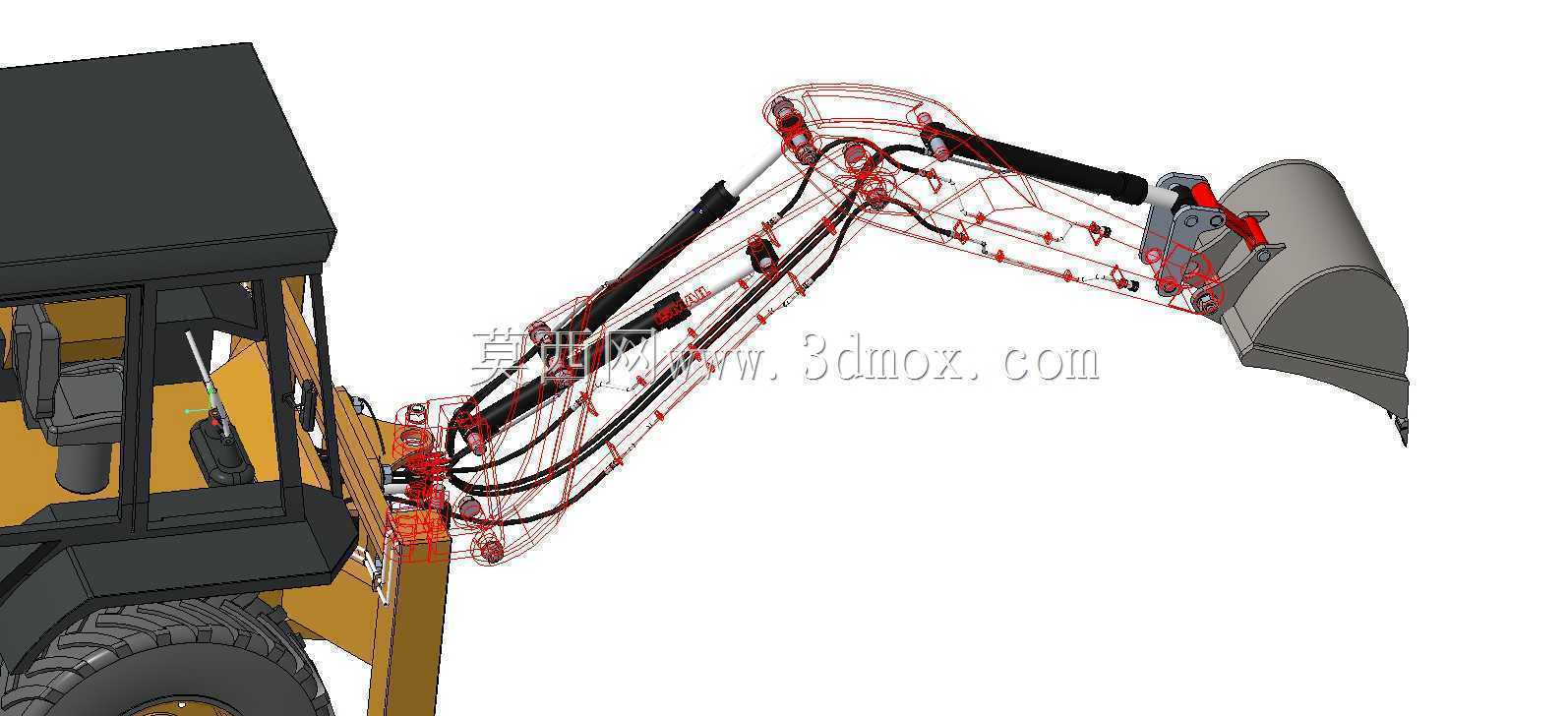

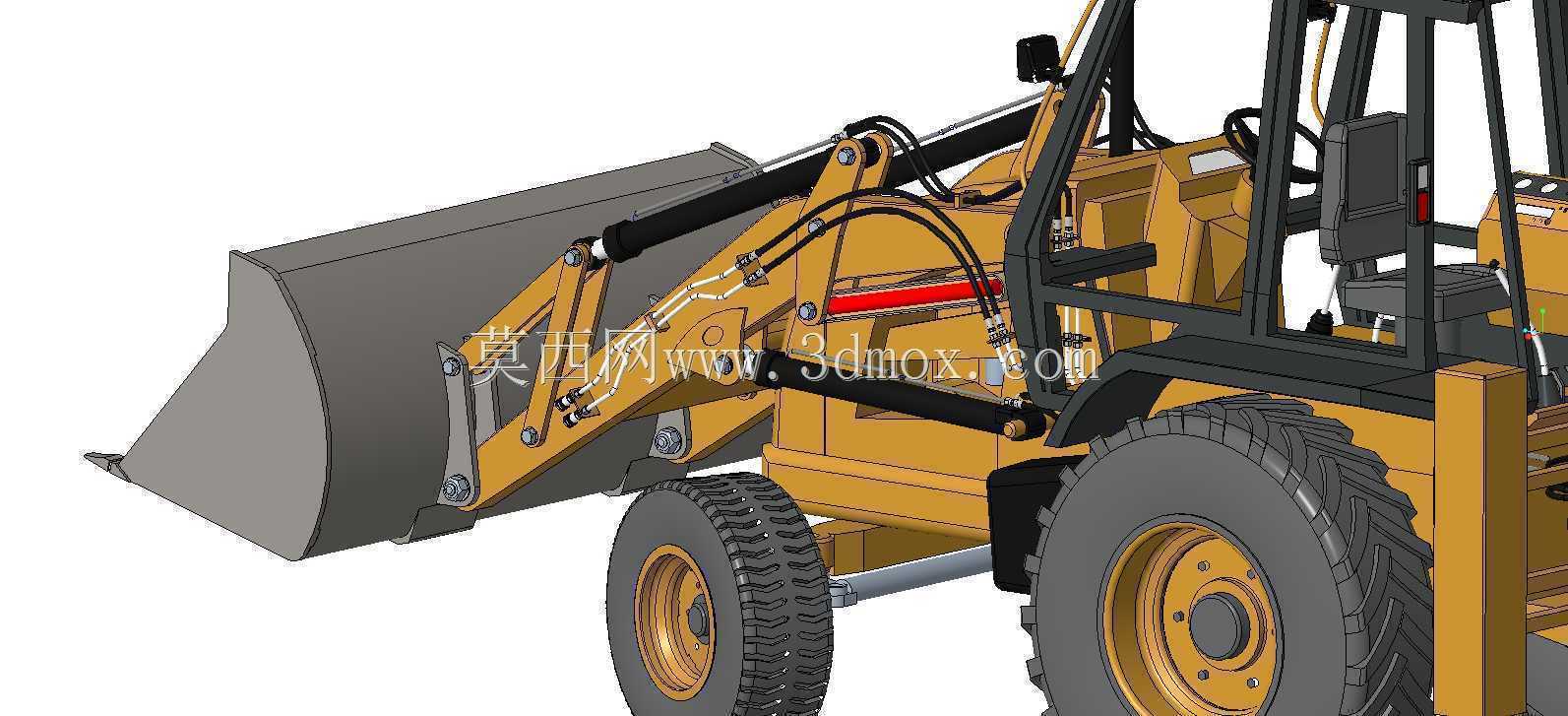

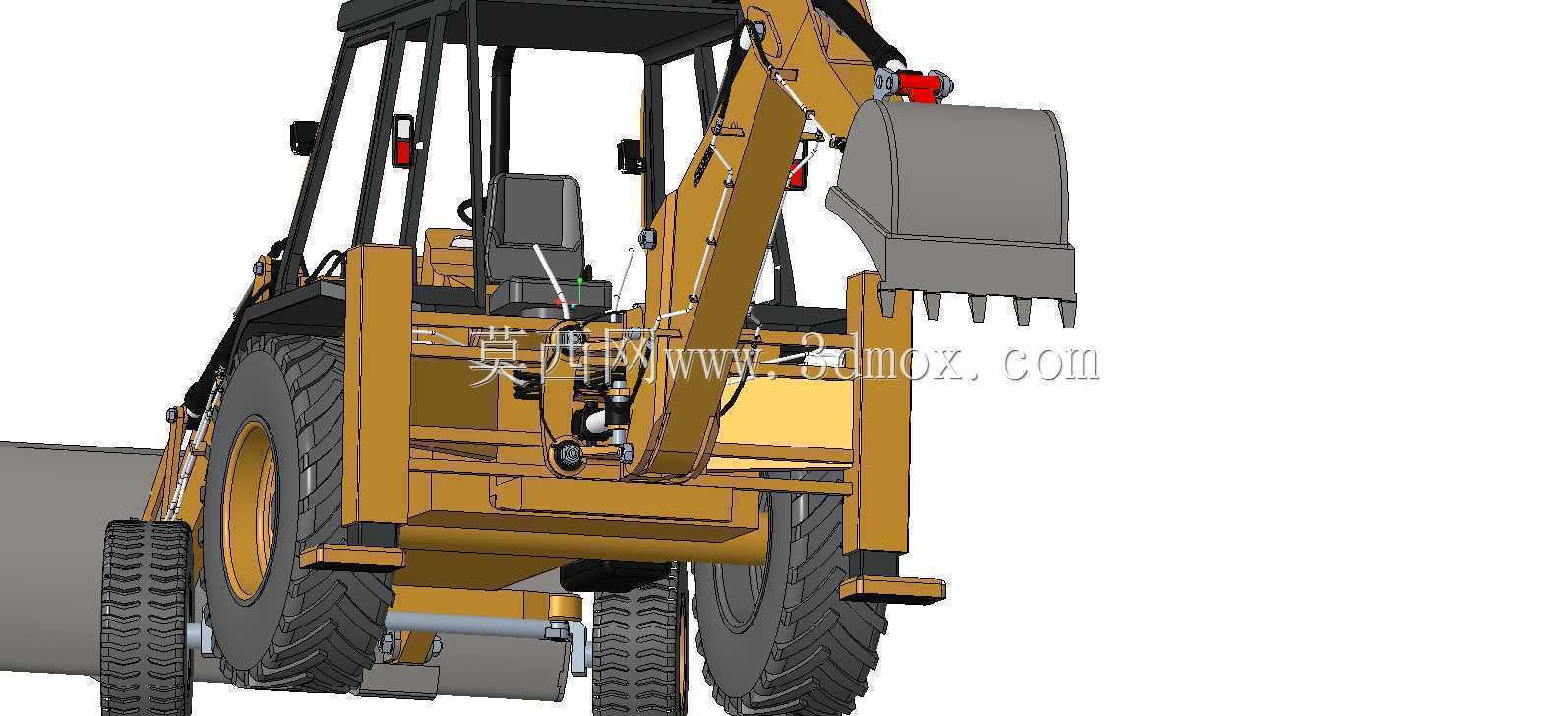

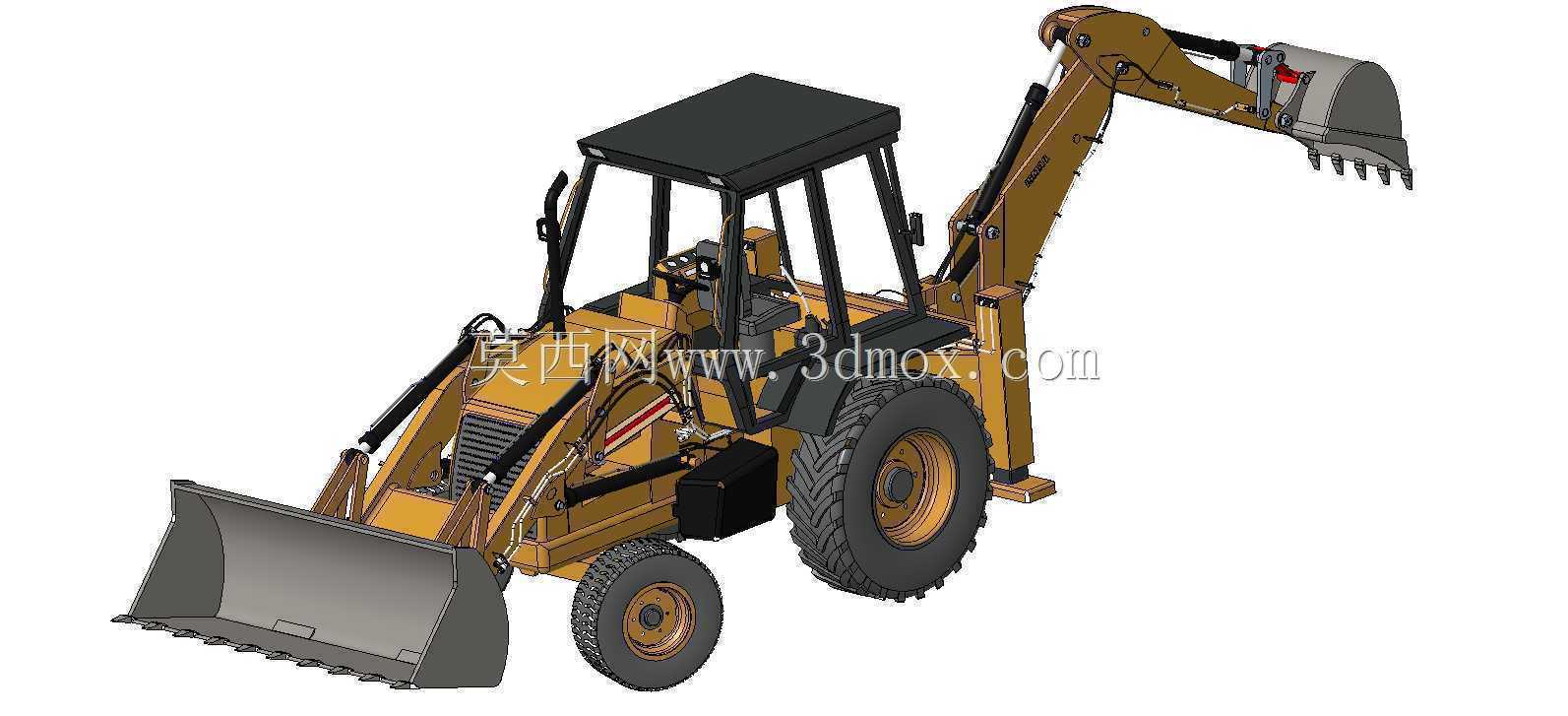

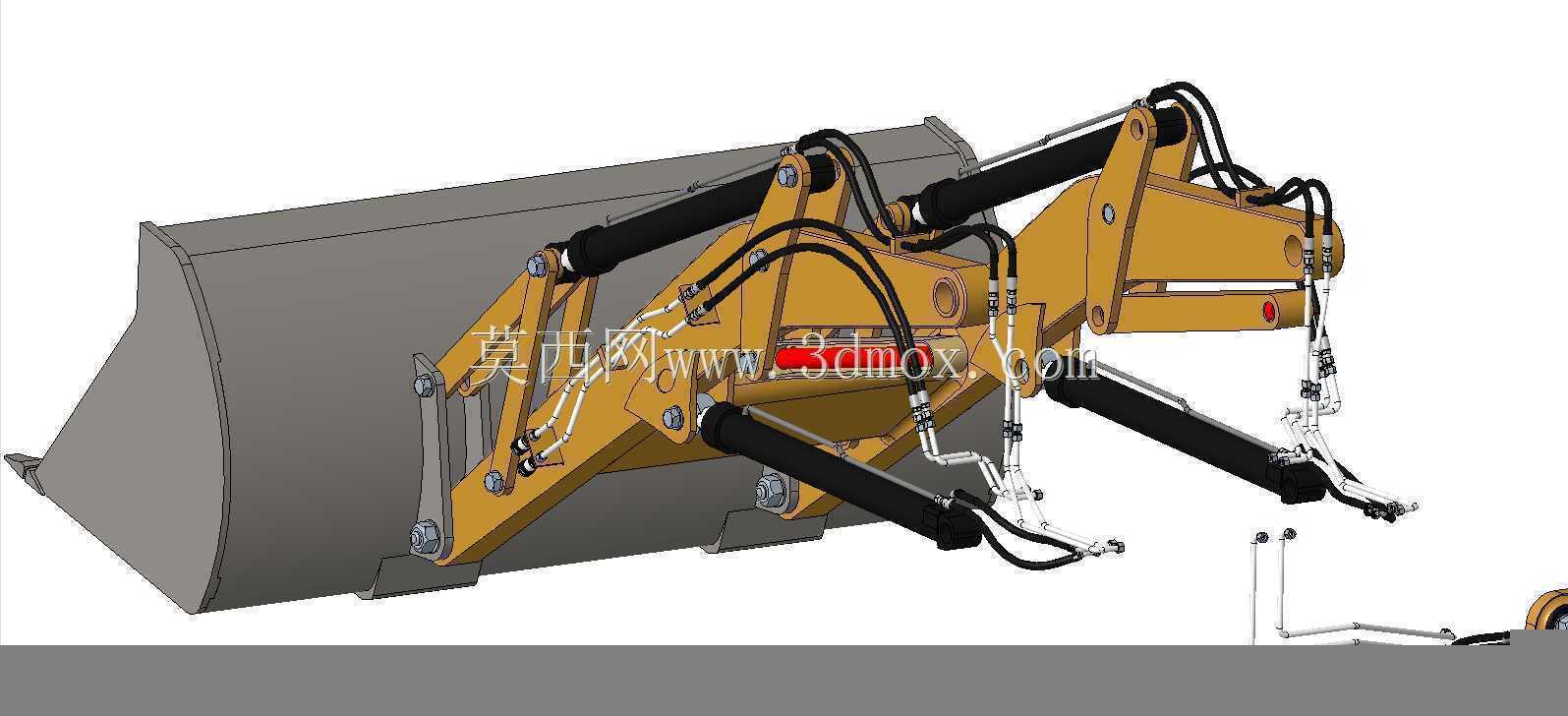

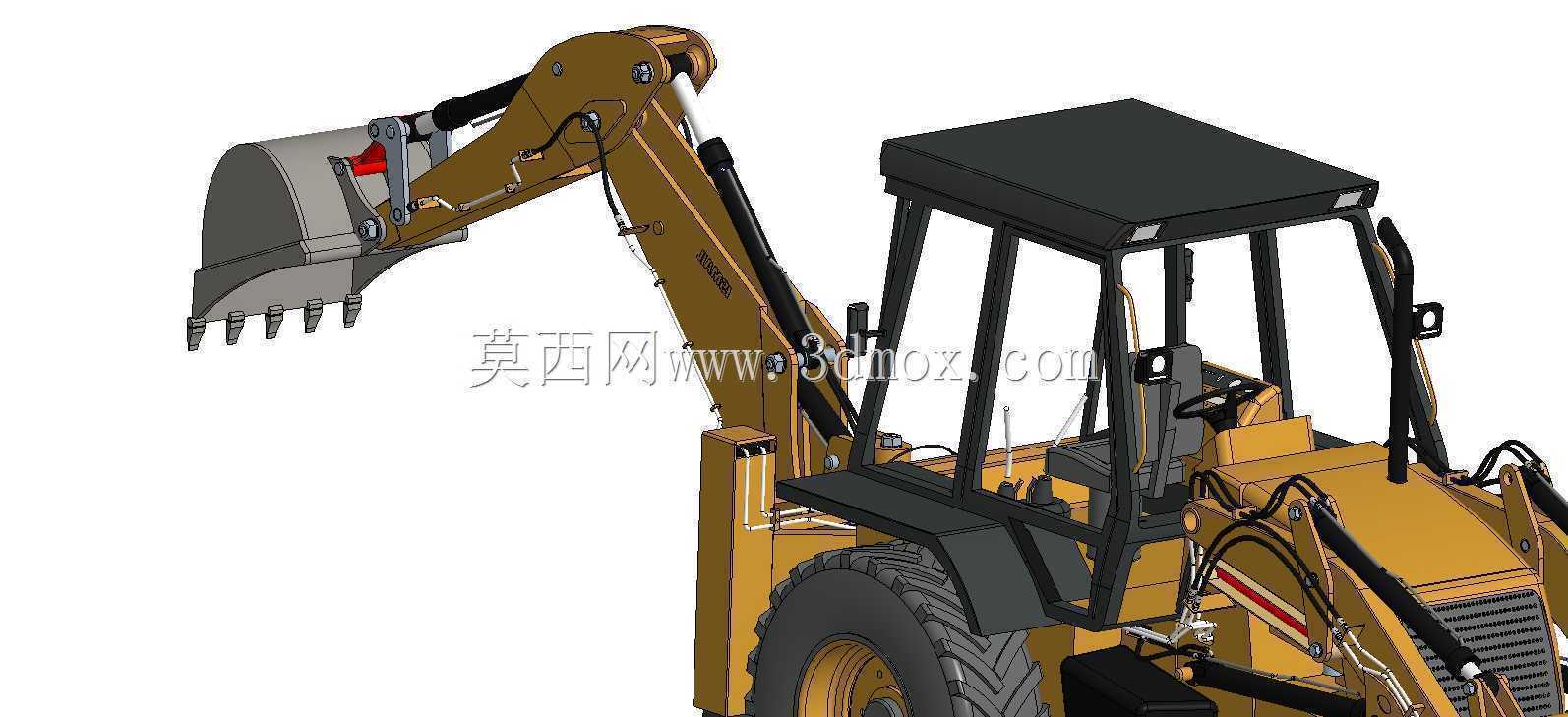

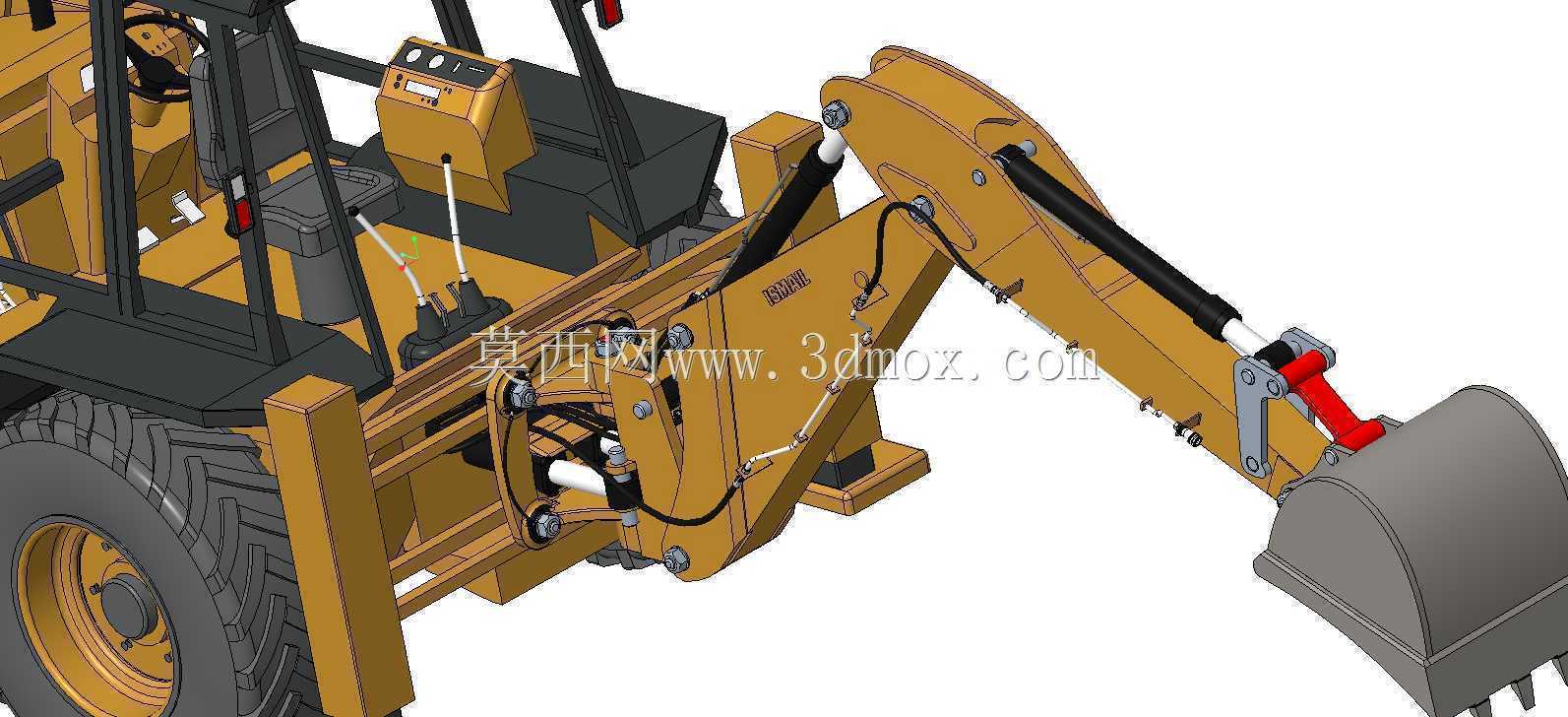

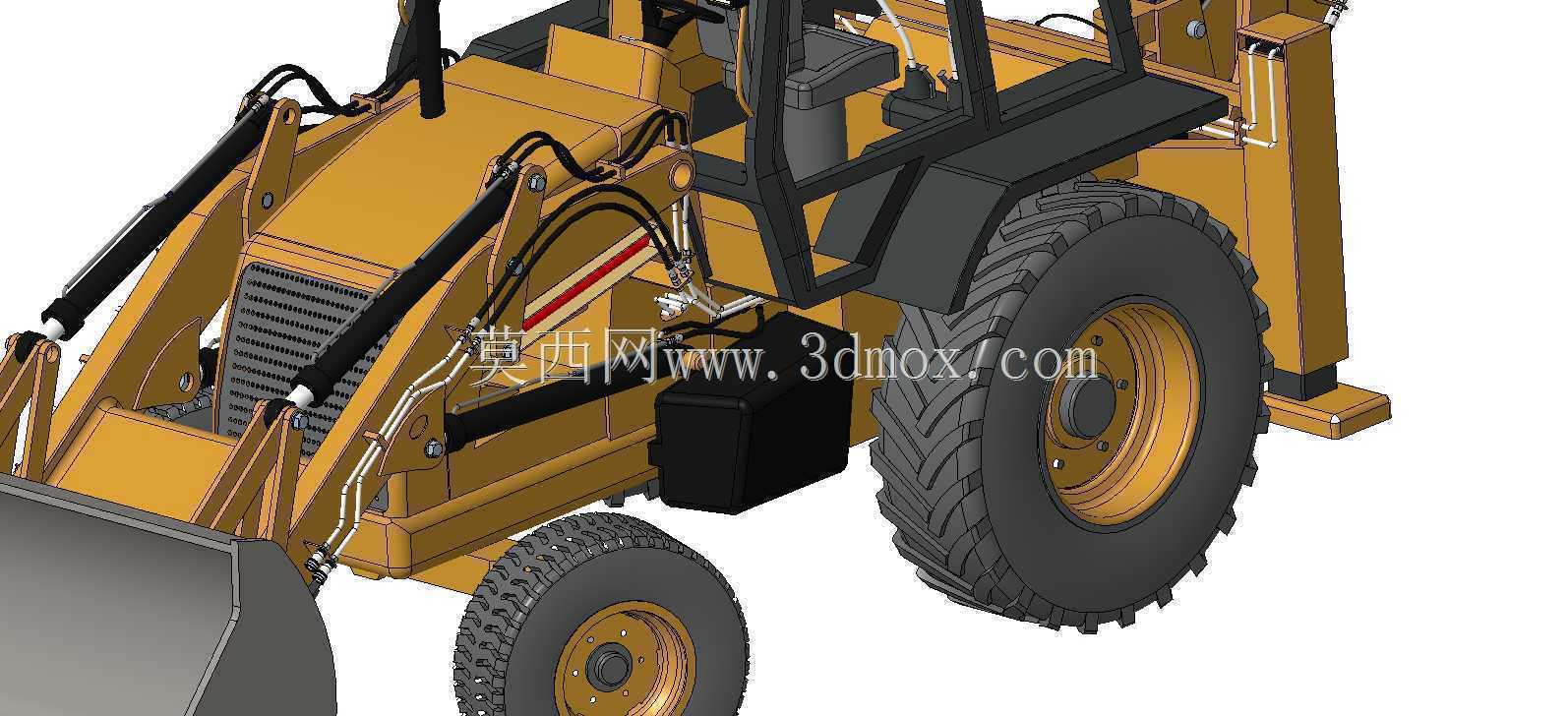

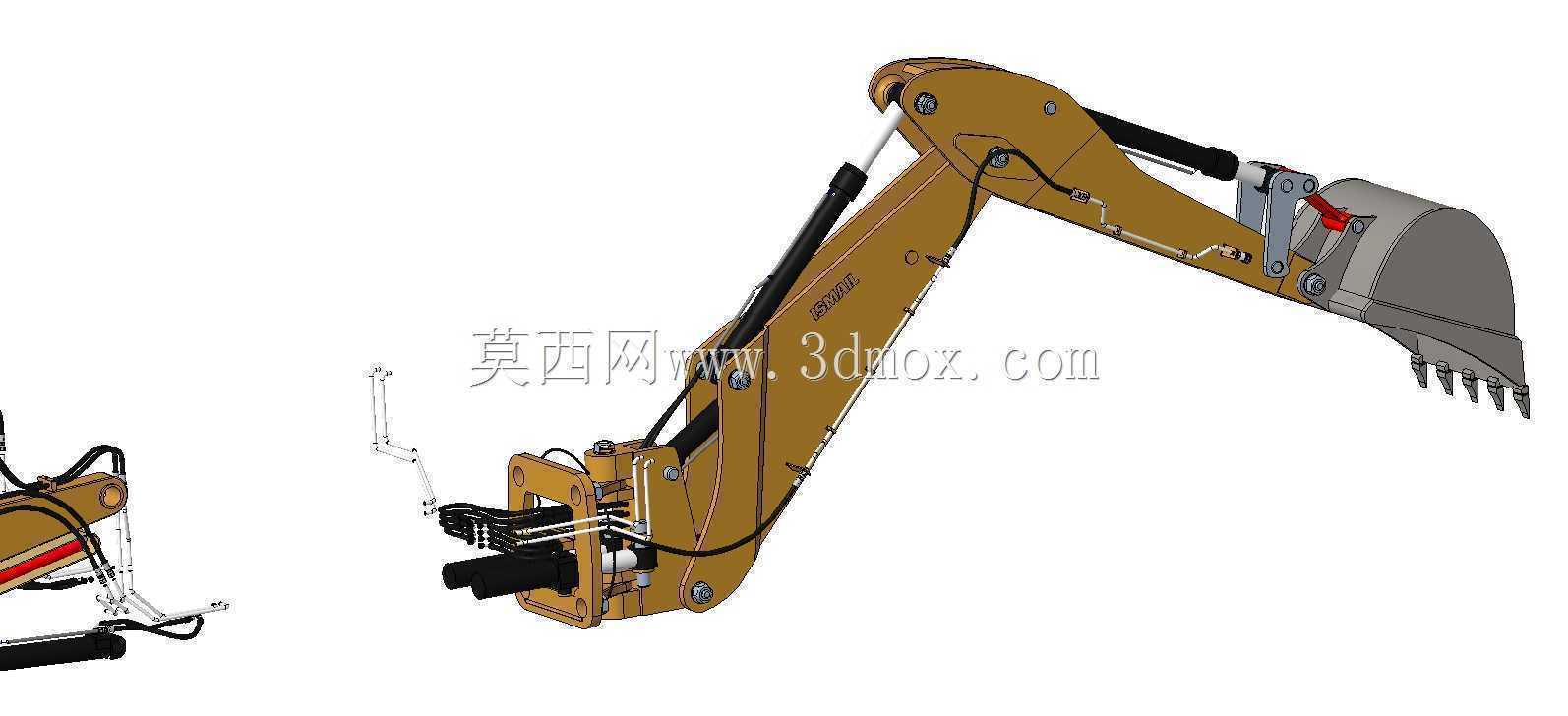

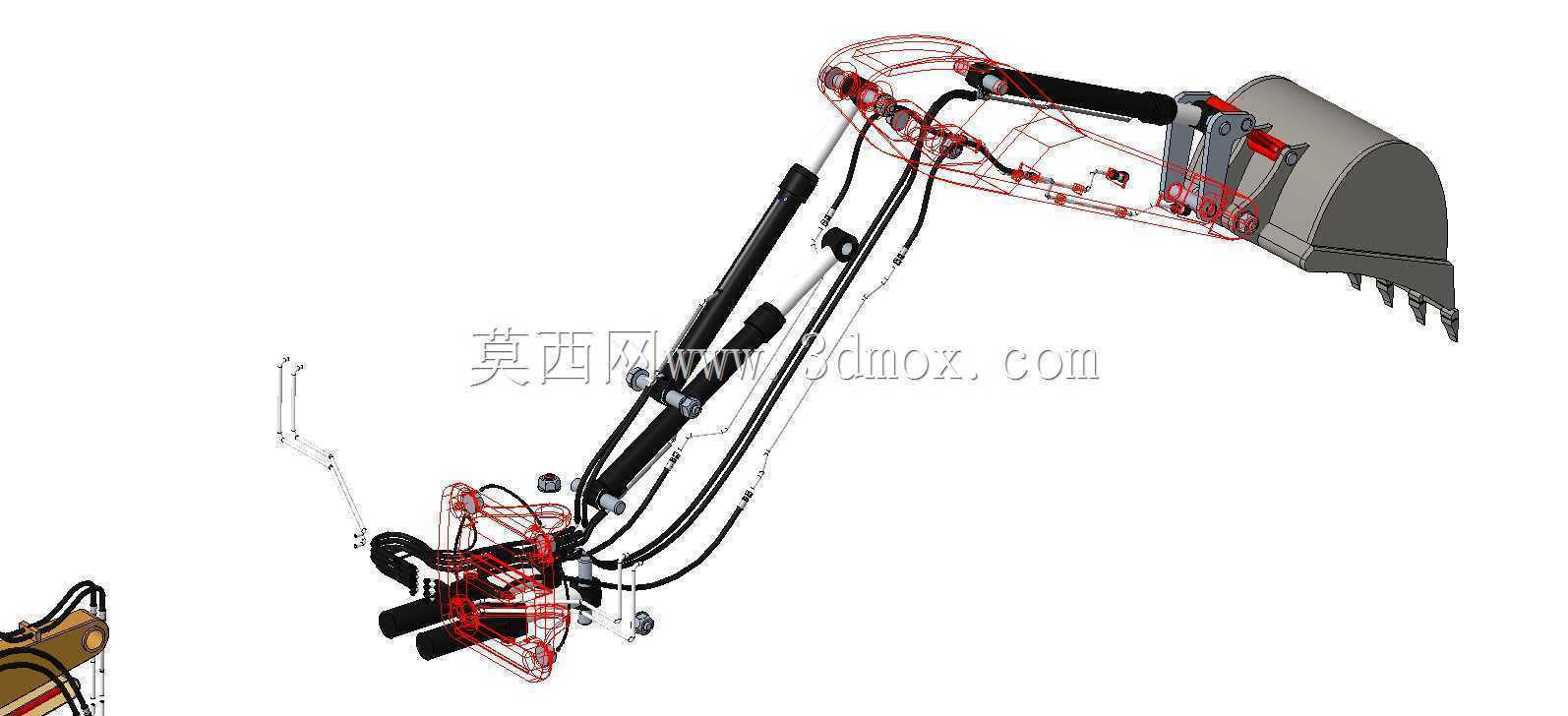

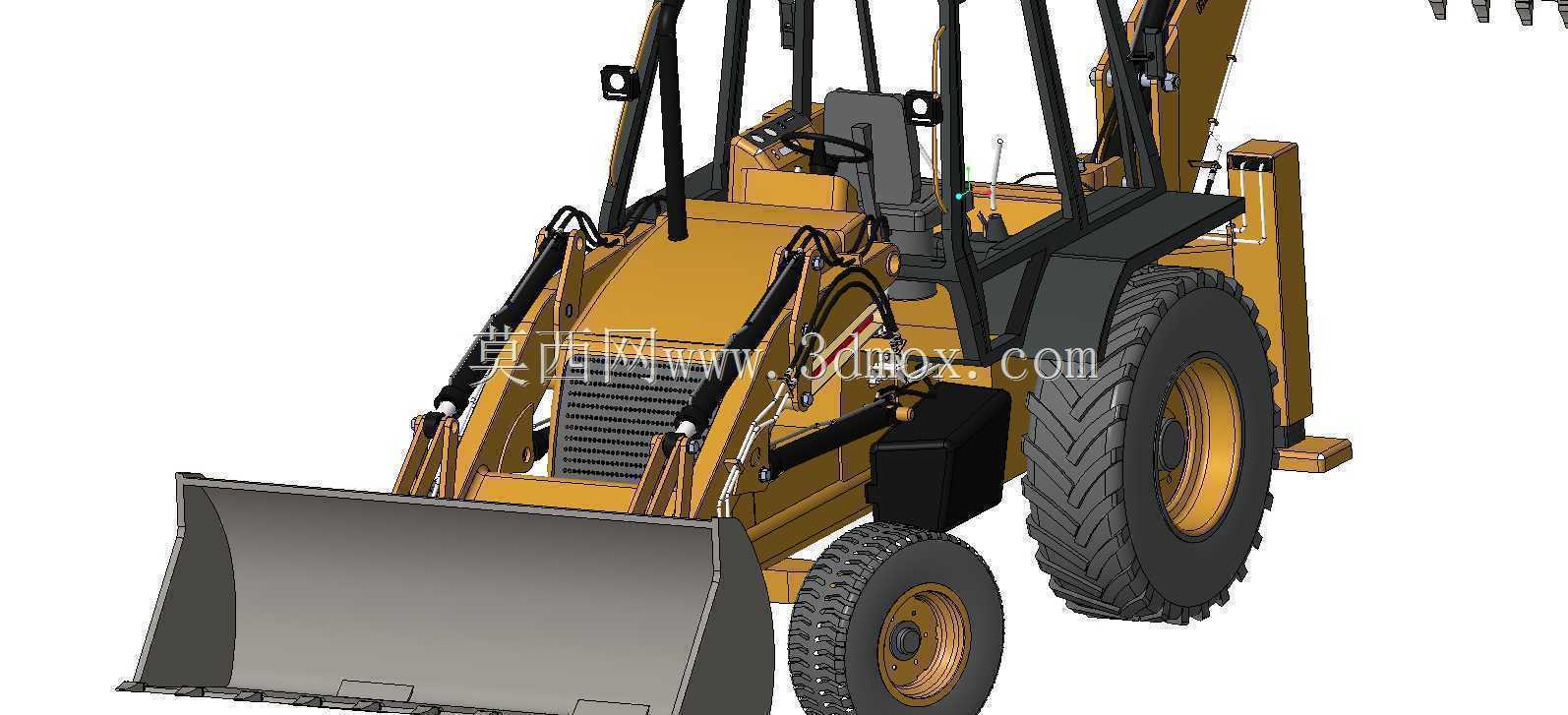

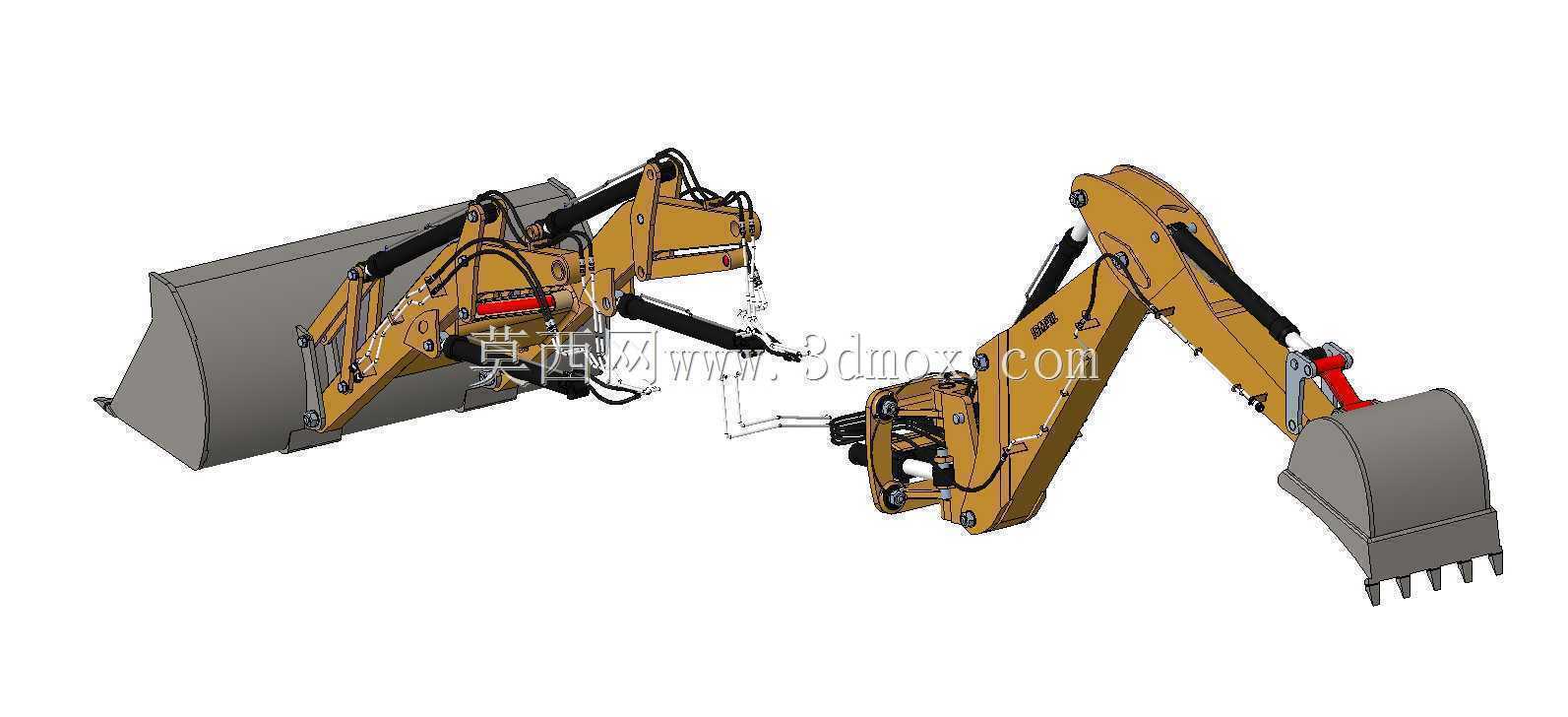

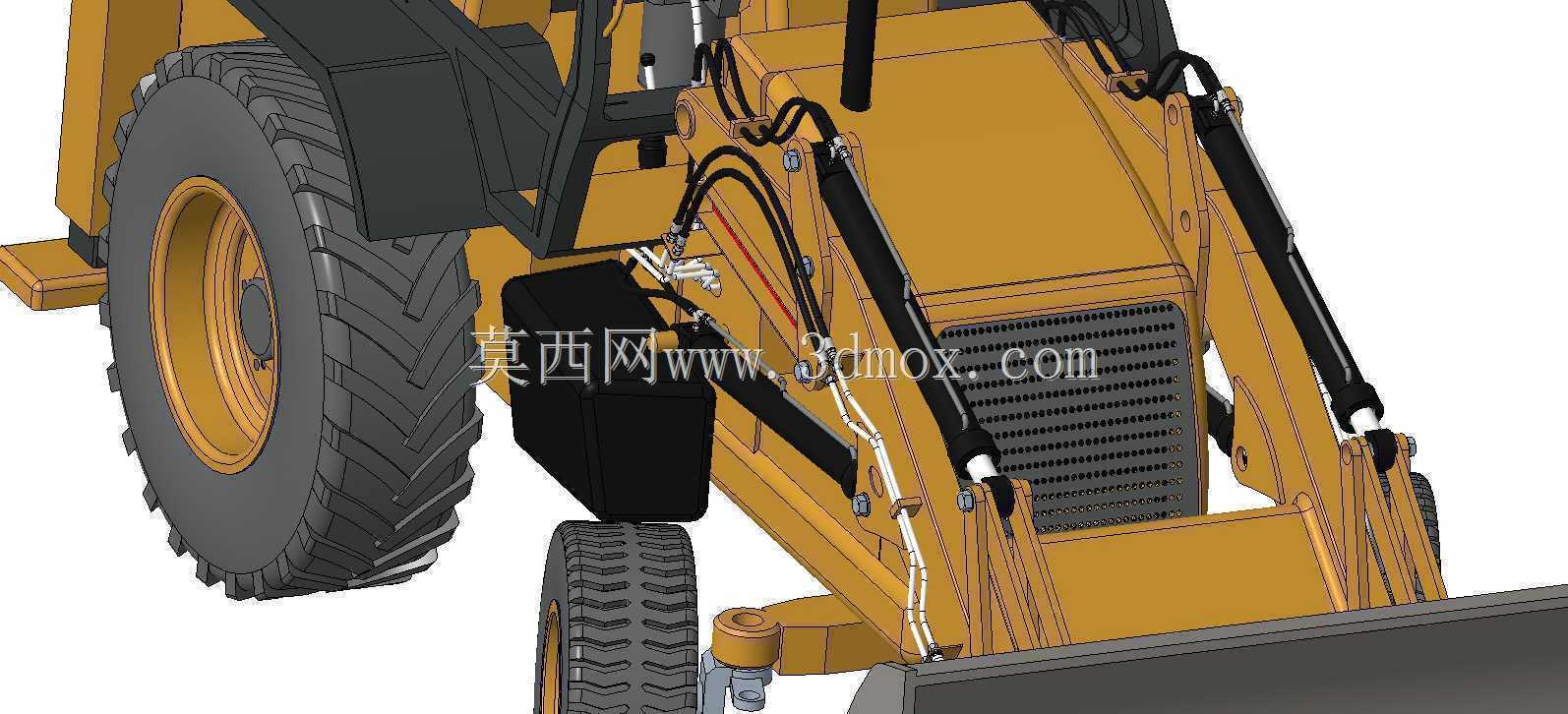

　　反铲装载机作为兼顾前端装载、后端挖掘作业的多用途工程设备，其前端装载工作装置的液压管路布置，直接决定设备作业可靠性、维护便捷性与动作流畅度，这套结构针对JCB系列反铲装载机的装载端动臂、铲斗连杆机构完成全管路布线设计，覆盖动臂举升油缸、铲斗翻转油缸、属具快换管路的全部硬管、软管排布。从实际作业场景来看，反铲装载机常应用于市政管线抢修、小型土方转运、厂区物料堆垛、农区土石方整理等工况，作业过程中动臂需要完成举升、下降、收斗、卸料全幅度摆动，管路随动过程中既要规避与结构件的运动干涉，还要承受作业振动、砂石飞溅、温差变化带来的老化、磨损风险，因此布线时优先沿动臂箱型结构的内侧腹板布置管路，利用结构件本身的防护属性减少外部冲击对管路的损伤。

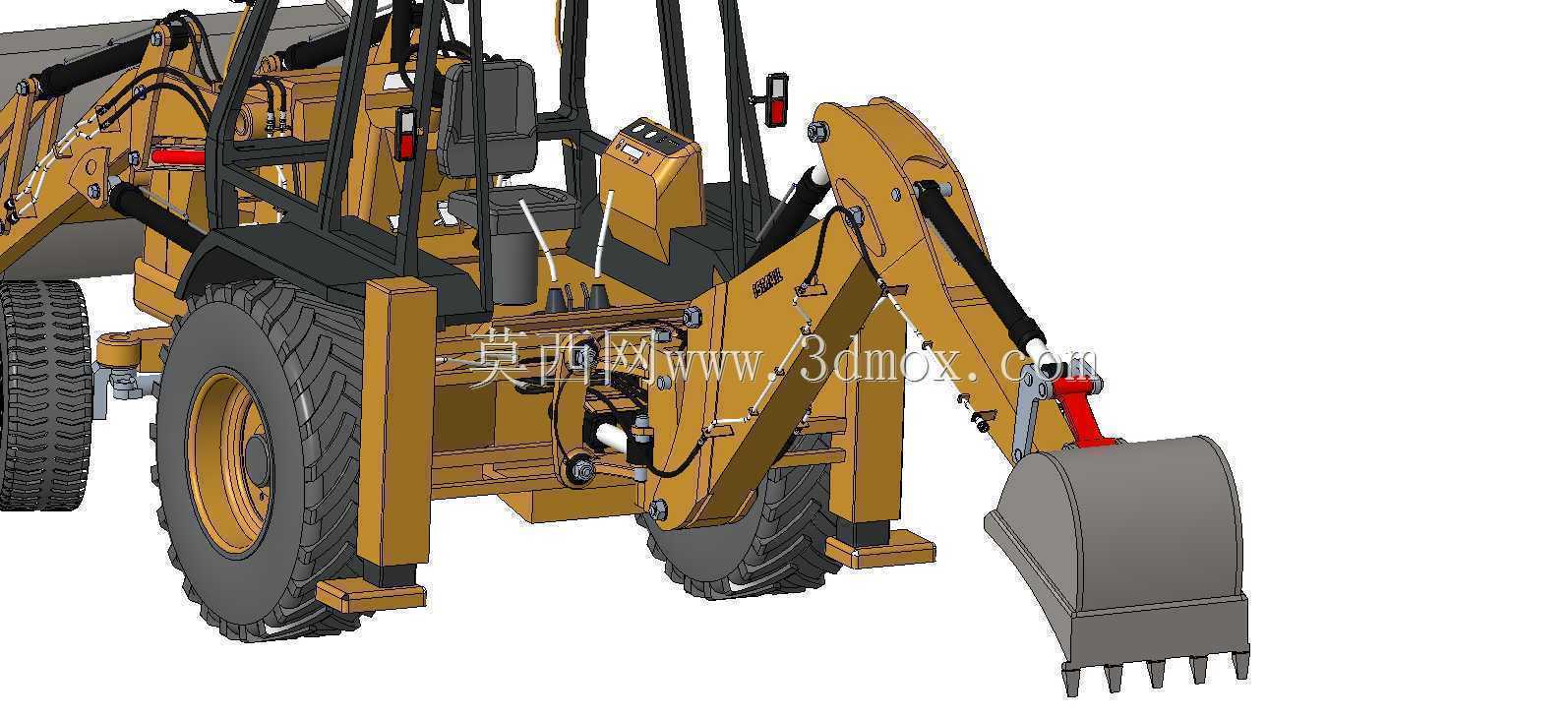

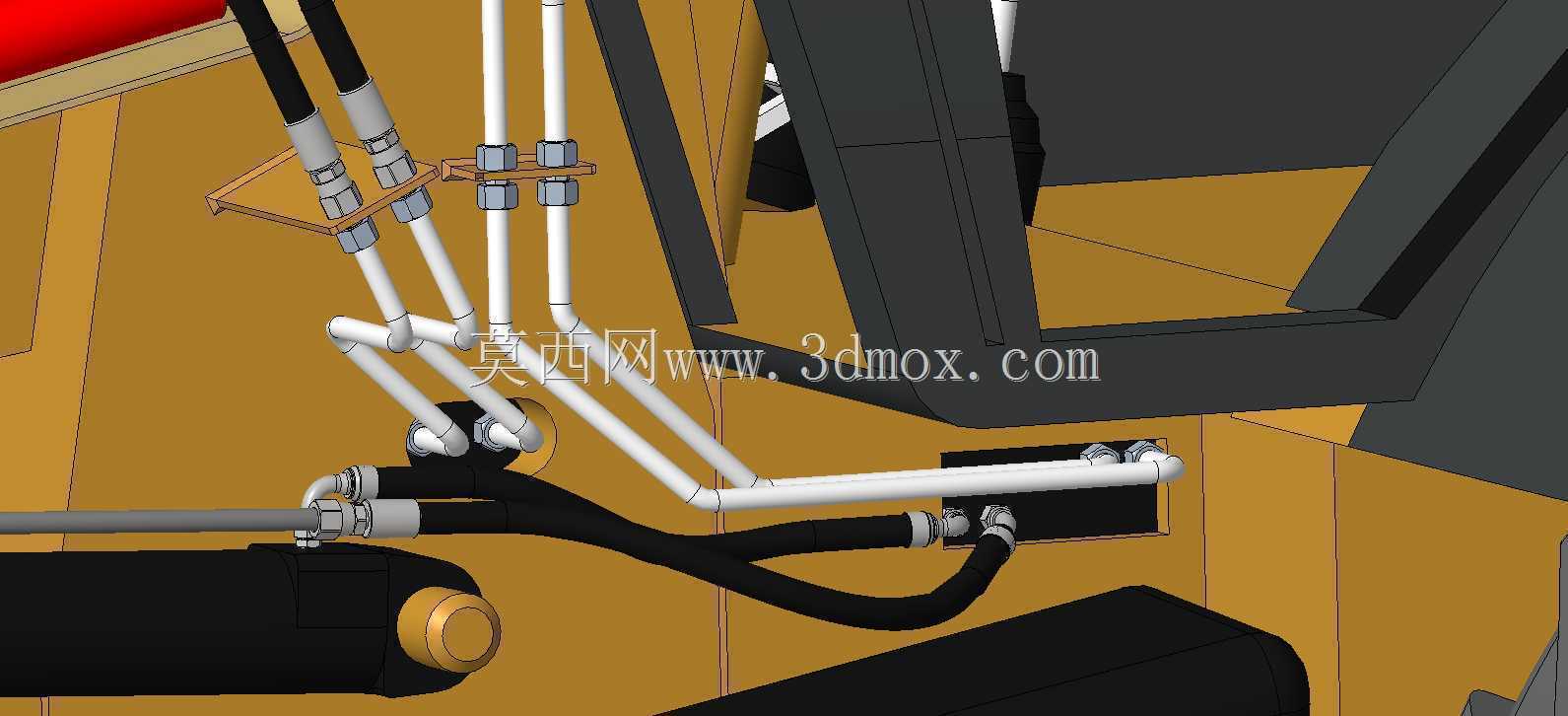

　　设计过程中首先梳理了装载端所有液压执行元件的油路需求：举升油缸为大腔进油实现动臂举升，小腔回油完成下降动作，铲斗翻转油缸需要匹配连杆机构的运动行程，保证收斗角、卸料角满足作业要求，同时预留了属具快换的控制油路，适配破碎锤、货叉等多种附具的液压动力需求。硬管部分采用沿结构件轮廓随形排布的方式，通过管夹固定在动臂腹板的预制安装点上，管夹间距根据管路通径调整，通径16mm以上的压力油管夹间距控制在400mm以内，回油管路管夹间距不超过600mm，避免设备作业振动引发管路共振磨损；软管部分则重点计算了动臂全行程摆动时的管路预留长度，在动臂最低位置、最大收斗位置时软管弯曲半径不小于软管外径的10倍，在动臂最高举升、

　　最大卸料位置时软管不存在过度拉扯，同时在软管与结构件存在相对运动摩擦的位置加装橡胶护套，减少长期磨损导致的爆管风险。安装边界层面，这套管路结构完全匹配JCB反铲装载机原有动臂的安装孔位，不需要对原有动臂结构进行焊接、打孔改造，硬管接头采用标准24度锥密封形式，与设备原有液压系统的阀组、油缸接口完全适配，管路排布完成后，动臂在全作业幅度内摆动时，所有管路与结构件的最小安全间隙不小于15mm，不存在运动卡滞、管路剐蹭的问题。从功能特性来看，这套布线结构将压力油路、回油路、控制油路分层排布，高压管路与回油管路之间预留足够散热间隙，避免高压油液的温度传递影响回油管路的密封件寿命，同时在管路最低位置预留了测压接头，方便后期维护时检测系统压力、

　　排查油路故障，所有外露的接头位置都加装了防尘堵头，避免设备存放、运输过程中砂石、灰尘进入液压系统引发阀组卡滞。不同于常规设备管路随意捆扎的布置方式，这套结构在设计时同步考虑了后期维护的便捷性，每一段管路都可以单独拆卸更换，不需要拆解周边其他管路，管夹采用标准螺栓固定，日常点检时可以快速检查管路磨损情况、管夹紧固状态，大幅降低设备运维的时间成本。在实际作业验证逻辑中，这套管路结构可以适配装载端3吨级额定载荷的作业需求，系统额定工作压力25MPa，爆破压力满足75MPa以上的安全冗余，软管采用钢丝缠绕高压软管，适配-40℃到120℃的工作环境温度，满足不同地域、不同季节的施工作业要求，管路沿动臂内侧排布的方式，也避免了铲斗卸料时物料坠落直接冲击管路，大幅降低作业过程中管路被砸损的概率。
