可变速传动滑轮机构三维结构设计

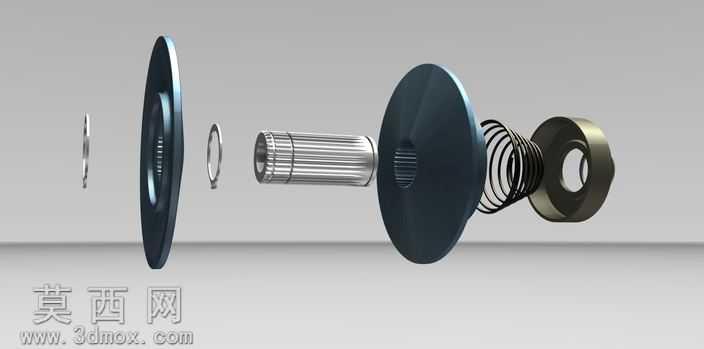

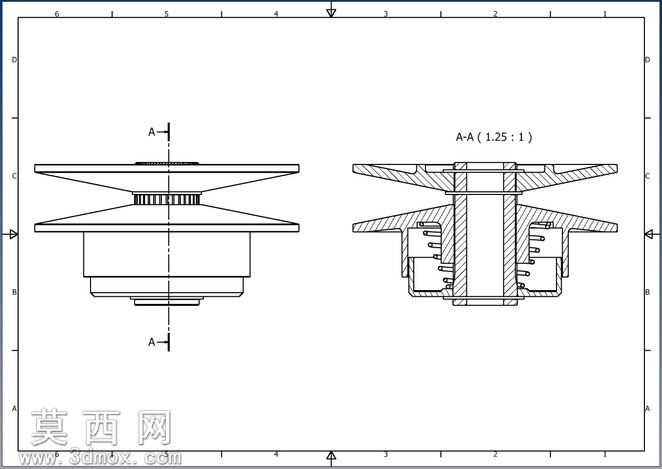

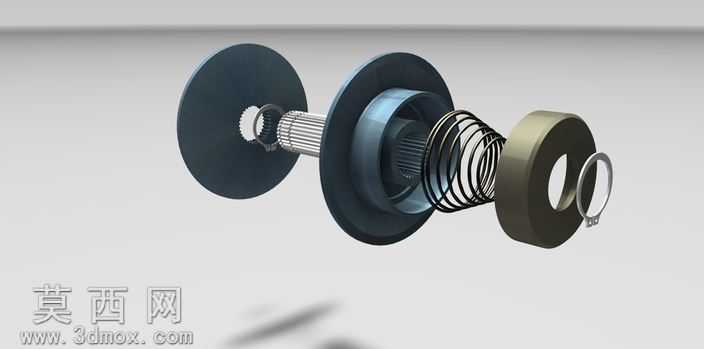

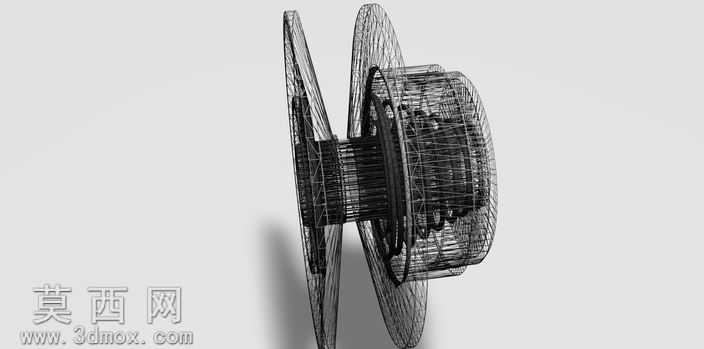

本作品为可实现变速功能的传动滑轮三维结构模型，建模过程严格遵循机械传动设计规范，首先通过草图绘制确定滑轮的轮槽轮廓、轮毂安装基准、内置变速调节结构的核心尺寸，采用旋转凸台特征生成滑轮的主体轮体结构，针对轮槽的工作曲面进行曲率连续优化，保证绳索或传动带在轮槽内运行时不会出现卡滞、偏磨的问题。模型对轮毂与轮体的连接部位做了加强筋结构设计，提升整体结构的抗扭、抗径向载荷能力，内置的变速调节结构采用参数化建模方式，可通过调整轮槽有效工作直径的参数，快速适配不同传动比的变速需求，所有配合面均按照机械加工公差要求预留了合理的装配间隙，保证各活动部件在装配后可顺畅完成变速调节动作。材质渲染阶段，针对滑轮不同部件的实际应用材质做了区分设置：轮体主体采用发黑处理的高强度钢材材质，表面设置细微的磨砂氧化纹理，还原工业五金件的真实质感；轮毂的安装轴孔部位采用光亮镀铬的金属材质，突出机加工面的光洁度；内置的阻尼调节部件采用黑色工程塑料材质，通过粗糙度参数调整区分金属与非金属部件的视觉差异，渲染时采用三点布光方式，突出轮槽曲面的结构层次与各部件的装配关系，清晰展现变速滑轮的内部构造。设计思路围绕通用五金传动场景的实际需求展开，摒弃了传统定径滑轮传动比固定的局限性，通过可调节的轮槽通道结构实现传动速度的灵活变化，所有结构均经过运动干涉校验，确保变速调节过程中各部件无碰撞、无卡滞，整体结构紧凑，安装尺寸符合通用五金配件的装配标准，可直接用于传动机构的方案演示、运动仿真以及非标传动设备的设计参考，模型的结构细节完整还原了变速滑轮的工作原理，能够直观展现通过改变滑轮有效工作直径调整传动比的机械逻辑。
