大减速比传动用精密蜗轮结构设计

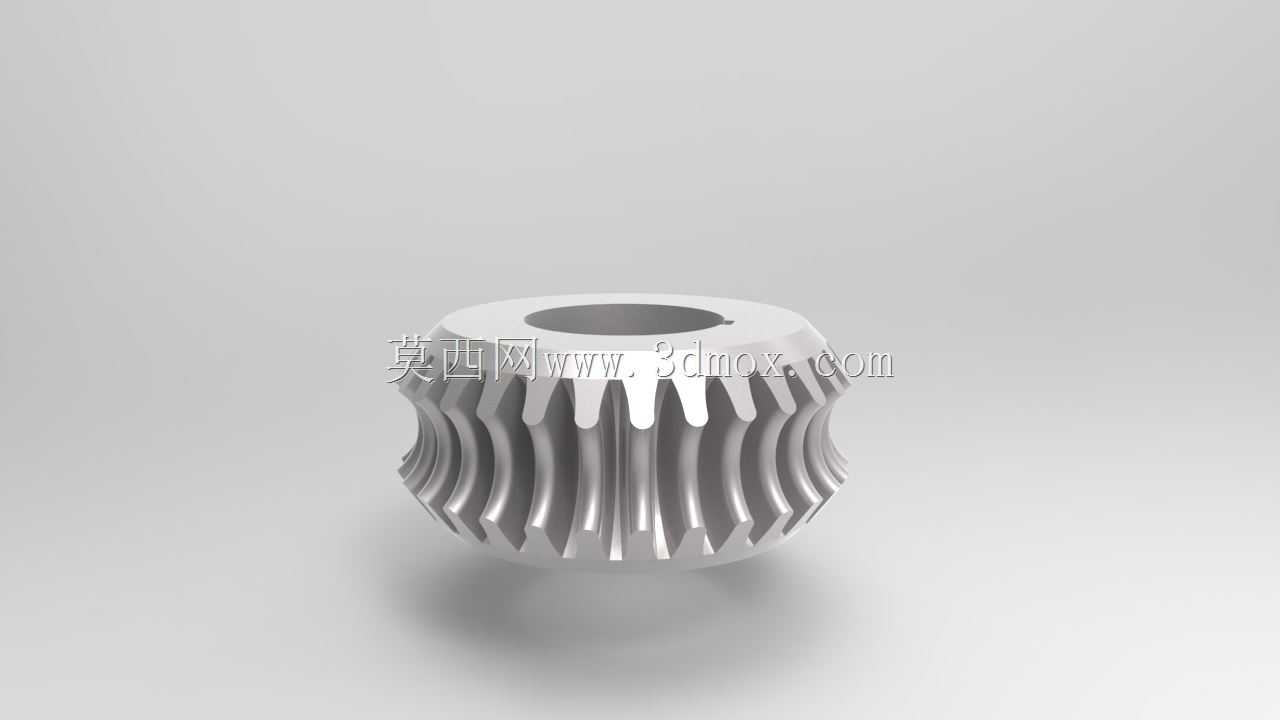

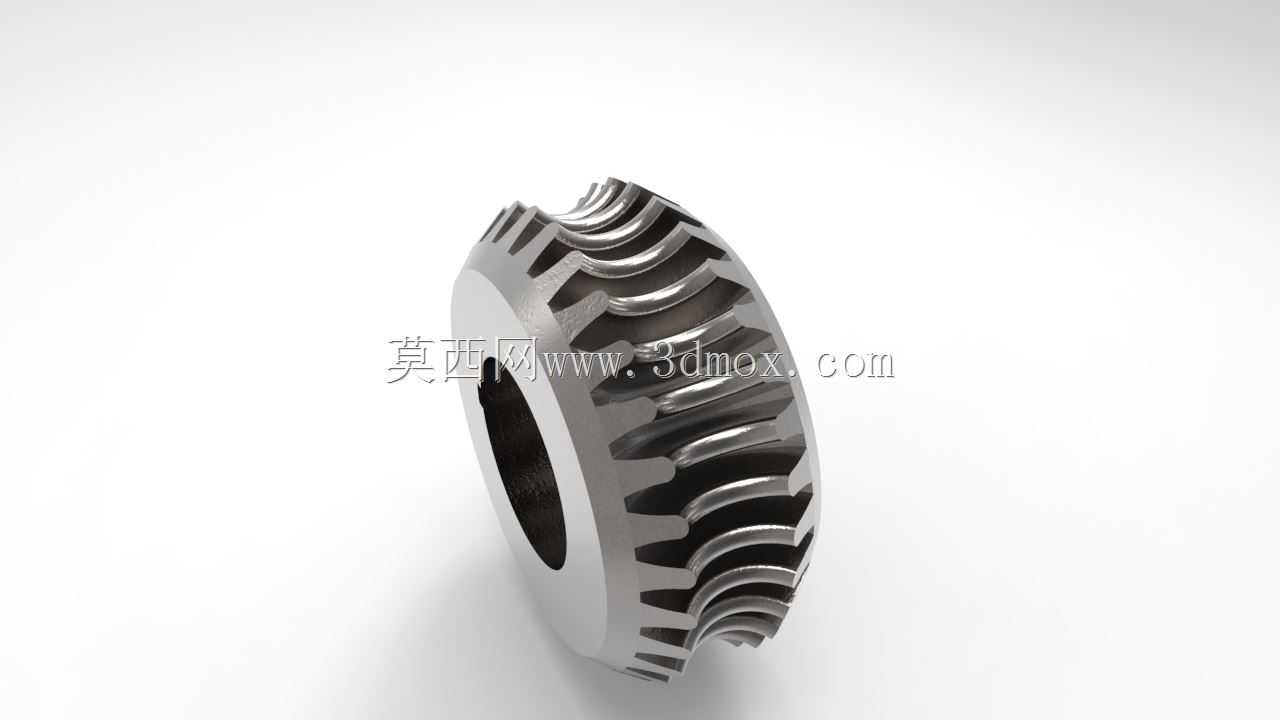

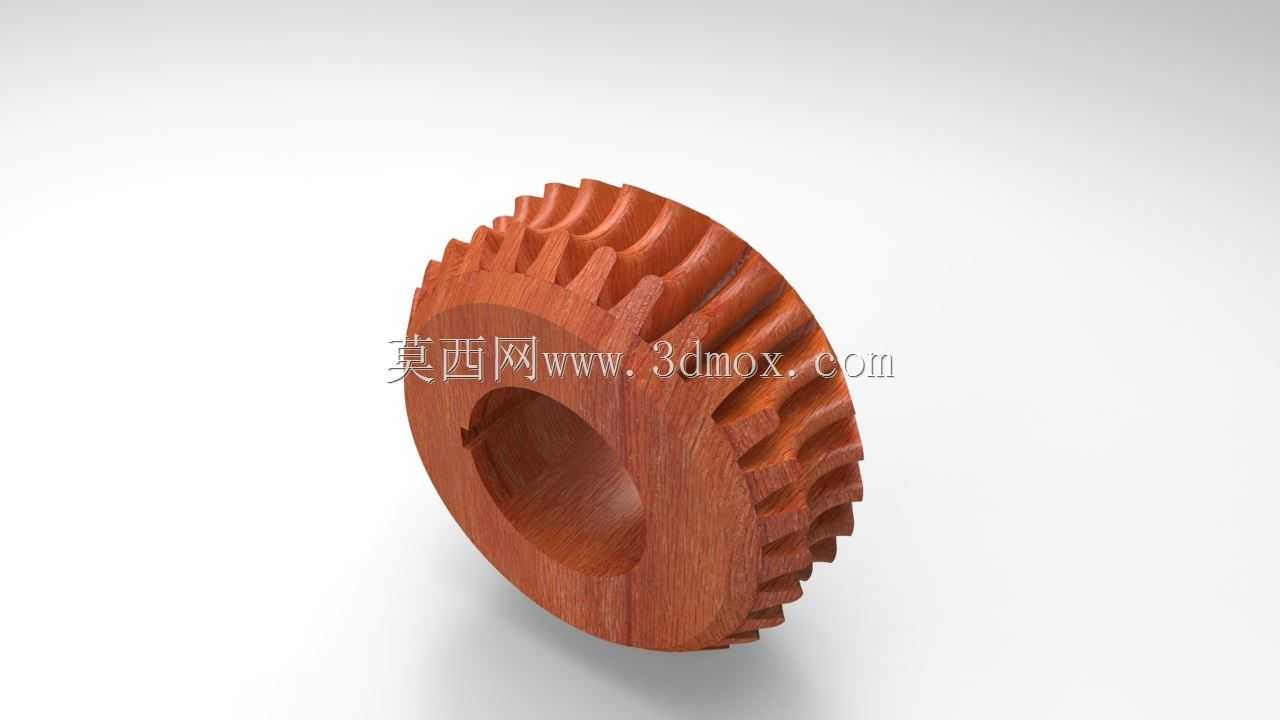

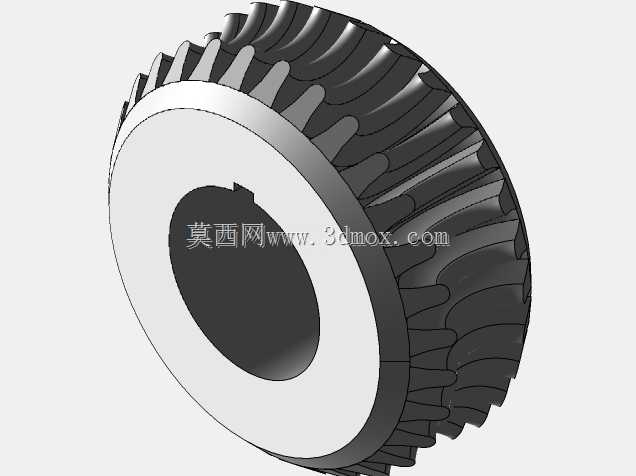

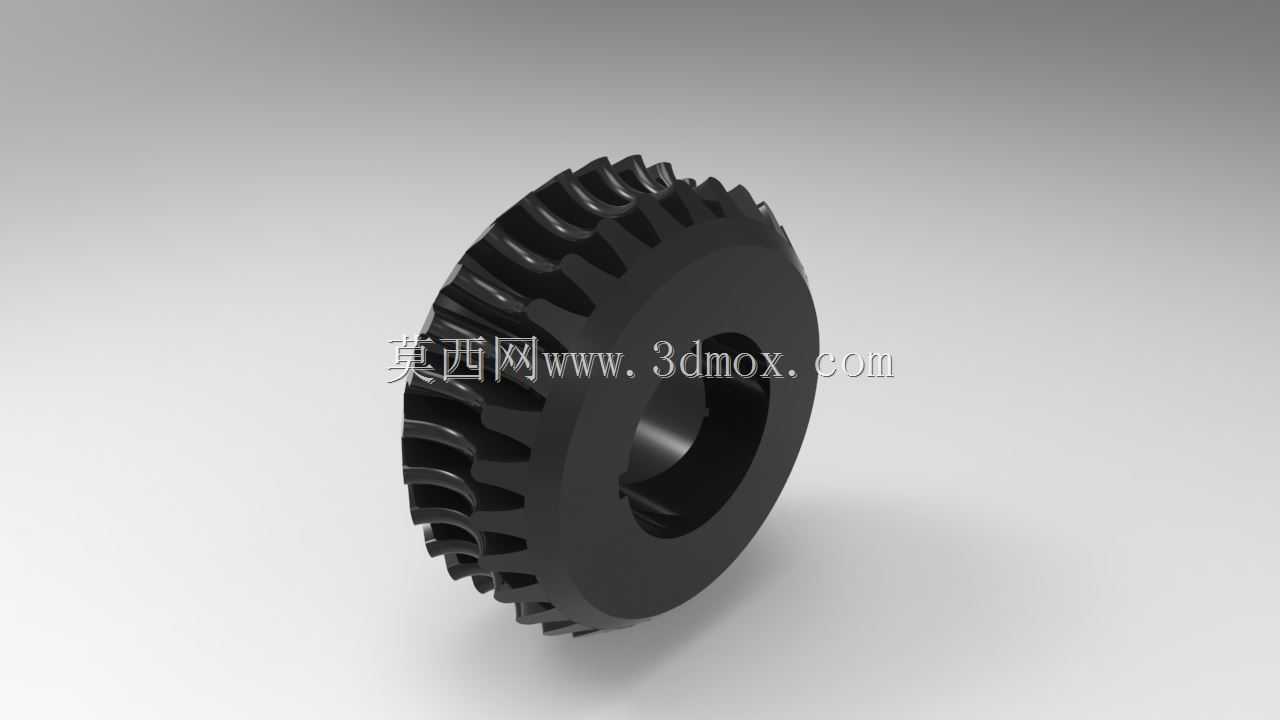

蜗轮作为蜗杆蜗轮减速机构的核心从动部件，被广泛应用在各类需要大减速比、低运行噪音的传动场景中，常见于输送线驱动单元、小型起重设备、食品包装机械、自动化生产线分度机构以及精密机床进给系统中，这类场景往往对传动平稳性有较高要求，不适合采用多级直齿轮减速带来的回程间隙与振动问题。在实际设备运行中，蜗轮与配对蜗杆啮合时，依靠齿面的滑动接触实现动力传递，能够在单级传动下实现10到60的大传动比，相比多级齿轮减速结构，整体占用安装空间更小，运行过程中啮合齿面逐步接触，冲击载荷小，传动噪音远低于直齿圆柱齿轮结构，适合对作业环境噪音有管控要求的车间设备使用。从功能特性来看，蜗轮采用圆弧状齿形设计，齿向与蜗杆螺旋升角完全匹配，啮合过程中同时接触的齿对数更多，能够承受更高的短时过载载荷，同时具备反向自锁特性，当蜗杆导程角小于啮合当量摩擦角时，机构只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，这一特性被大量应用在起重、提升类设备中，能够避免负载下坠引发的安全风险，无需额外加装制动装置即可实现位置锁定。在设计思路上，这款蜗轮的齿形参数完全匹配对应模数的蜗杆参数，齿厚经过精确计算，保证啮合侧隙处于合理区间，既避免侧隙过大带来的传动回程误差，也防止侧隙过小导致齿面润滑不足、运转卡滞；中心孔采用标准通孔设计，孔内预留键槽安装位，能够通过平键与输出轴实现周向固定，传递额定扭矩，轮毂部分的厚度经过强度校核，能够承受额定负载下的剪切应力，不会出现轮毂开裂的失效问题。外形尺寸方面，蜗轮的齿顶圆、齿根圆尺寸严格按照模数与齿数计算得出，轮缘部分的宽度适配蜗杆的啮合长度，保证全齿宽都能参与啮合接触，安装时需要保证蜗轮与蜗杆的中心距误差控制在公差范围内，两轴的空间垂直度符合装配要求，避免出现偏载导致齿面局部磨损过快；安装边界上，蜗轮的轴向定位依靠轴肩与挡圈实现，径向尺寸需要预留足够的箱体安装空间，避免转动时与箱体内壁、其他传动部件发生干涉，齿面通常采用铜合金材质搭配钢制蜗杆，兼顾减磨特性与结构强度，保证长期运行的使用寿命。
