立式集成液压动力执行单元结构设计

这款立式集成液压动力装置，主要面向中小型液压执行场景设计，常见应用于小型升降设备、工装夹具夹紧回路、轻型举升设备、自动化生产线的辅助执行工位，也可适配小型液压机具、仓储堆高设备、车载改装液压系统等对安装空间有严格限制的使用场景，为各类需要直线液压推力、旋转液压扭矩输出的终端执行部件提供稳定的压力油源与方向控制能力。

从实际用途来看，该装置将动力输出、压力控制、方向调节、储油功能高度集成，无需额外搭建分散的阀组、油箱、泵机连接管路，能够直接接入液压执行元件的管路完成系统搭建，大幅降低现场安装的管路布置工作量，减少管路接头带来的泄漏风险。装置搭载的手动换向操作组件，支持操作人员在设备旁直接完成液压回路的方向切换，可控制执行元件的伸出、收回、停止动作，适配无电控信号接入的简易液压系统，也可作为电控液压系统的应急手动操作备份，在电控系统故障时仍能完成基础动作操作，避免设备卡滞带来的生产停滞或安全隐患。顶部设置的注油与液位、压力显示组件，可直观观察油箱内油液存量与系统输出压力，日常维护时无需拆解设备即可完成油液补充、压力状态检查，降低日常运维的操作难度。

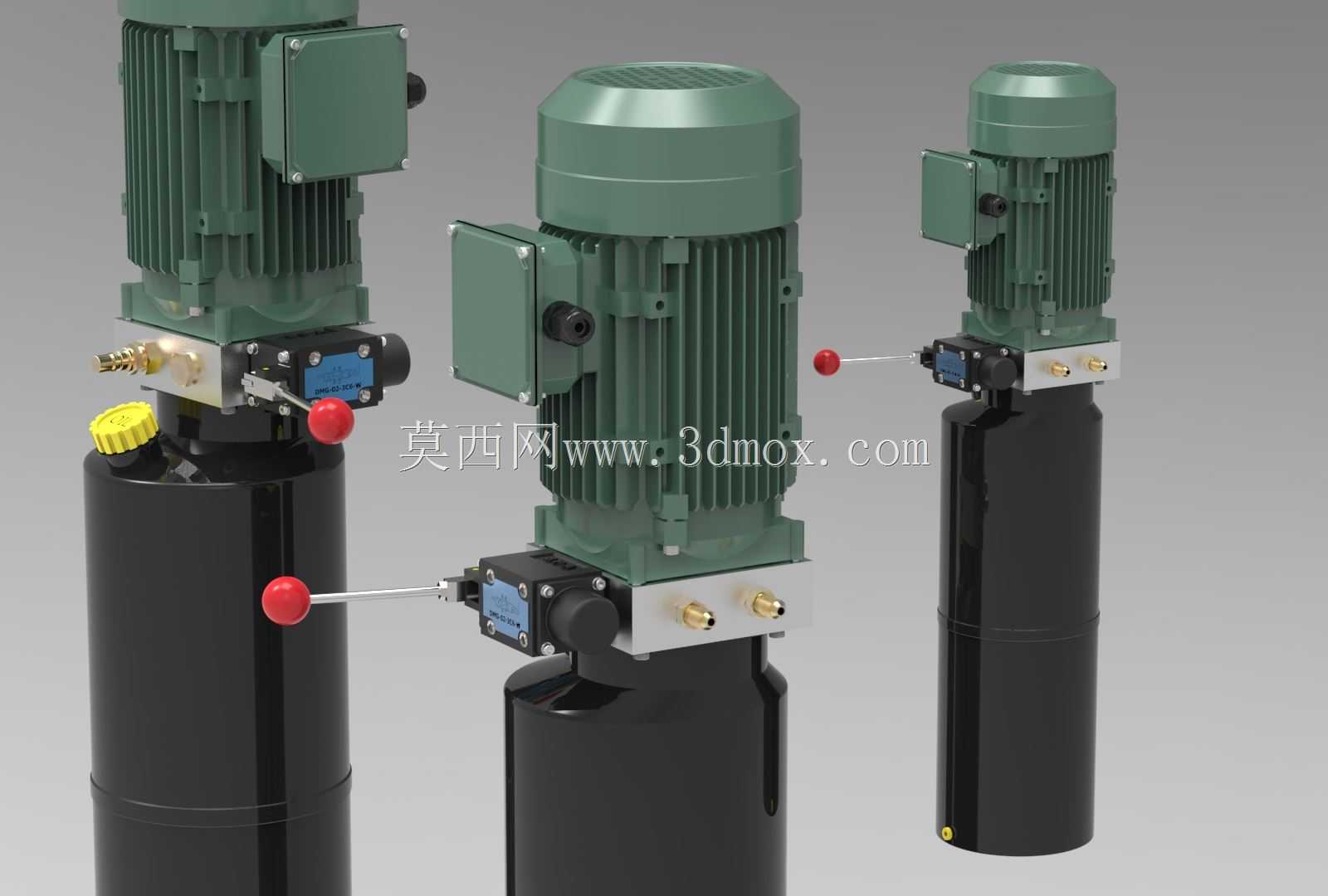

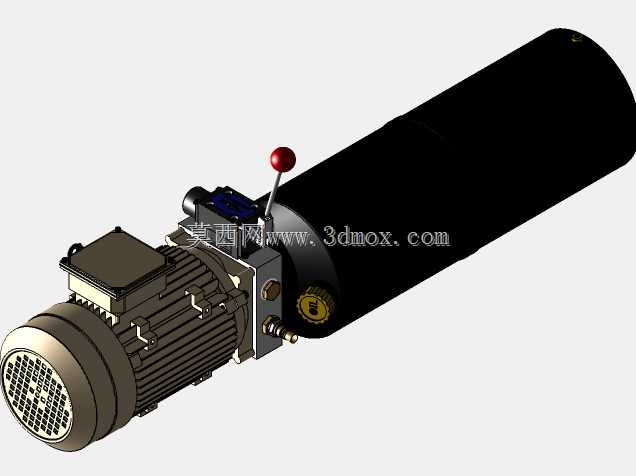

在设计思路上，该装置采用立式同轴布局，将驱动电机、液压泵、控制阀组、储油腔体沿竖直轴线依次集成，最大化压缩水平方向的安装占用空间，适合安装在设备侧边、立柱旁等狭窄安装区域。电机与液压泵采用直连传动结构，取消了额外的联轴器、传动支架部件，既减少了传动过程的能量损耗，也降低了传动部件带来的振动与运行噪音，同时让整体结构更加紧凑。阀组采用块式集成设计，将溢流阀、手动换向阀、油口接口全部集成在统一的阀块上，省去了阀件之间的连接管路，让液压流道更加顺畅，减少压力损失，同时降低管路泄漏的概率。储油腔体采用立式圆柱结构，既作为液压油的存储容器，也作为整个动力单元的支撑基座，底部预留的安装固定点位，可直接通过螺栓将装置固定在设备安装面，无需额外制作安装支架。

从安装边界来看，该装置整体为竖直长条形结构，不同规格的型号可适配不同的油箱容积与电机功率，安装时仅需预留竖直方向的安装高度，水平方向仅需留出操作手柄的活动空间与油口接管的操作空间即可，安装面仅需承受装置自身重量与运行时的小幅振动，无需额外加强支撑结构。油口采用标准通用接口尺寸，可适配常规通径的液压油管，能够直接对接市面上主流的液压油缸、液压马达等执行元件，无需额外制作转换接头，适配性较强。
