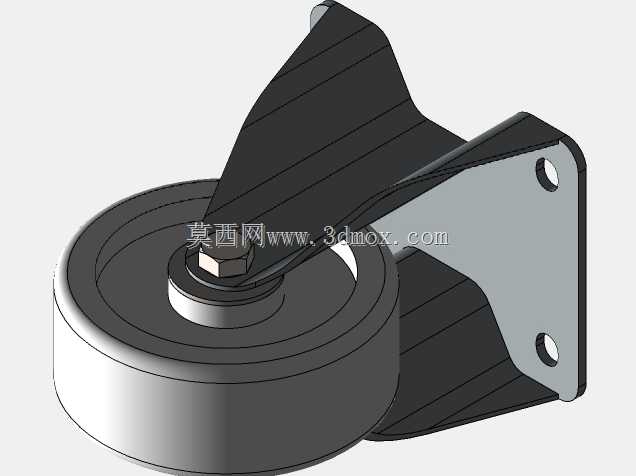

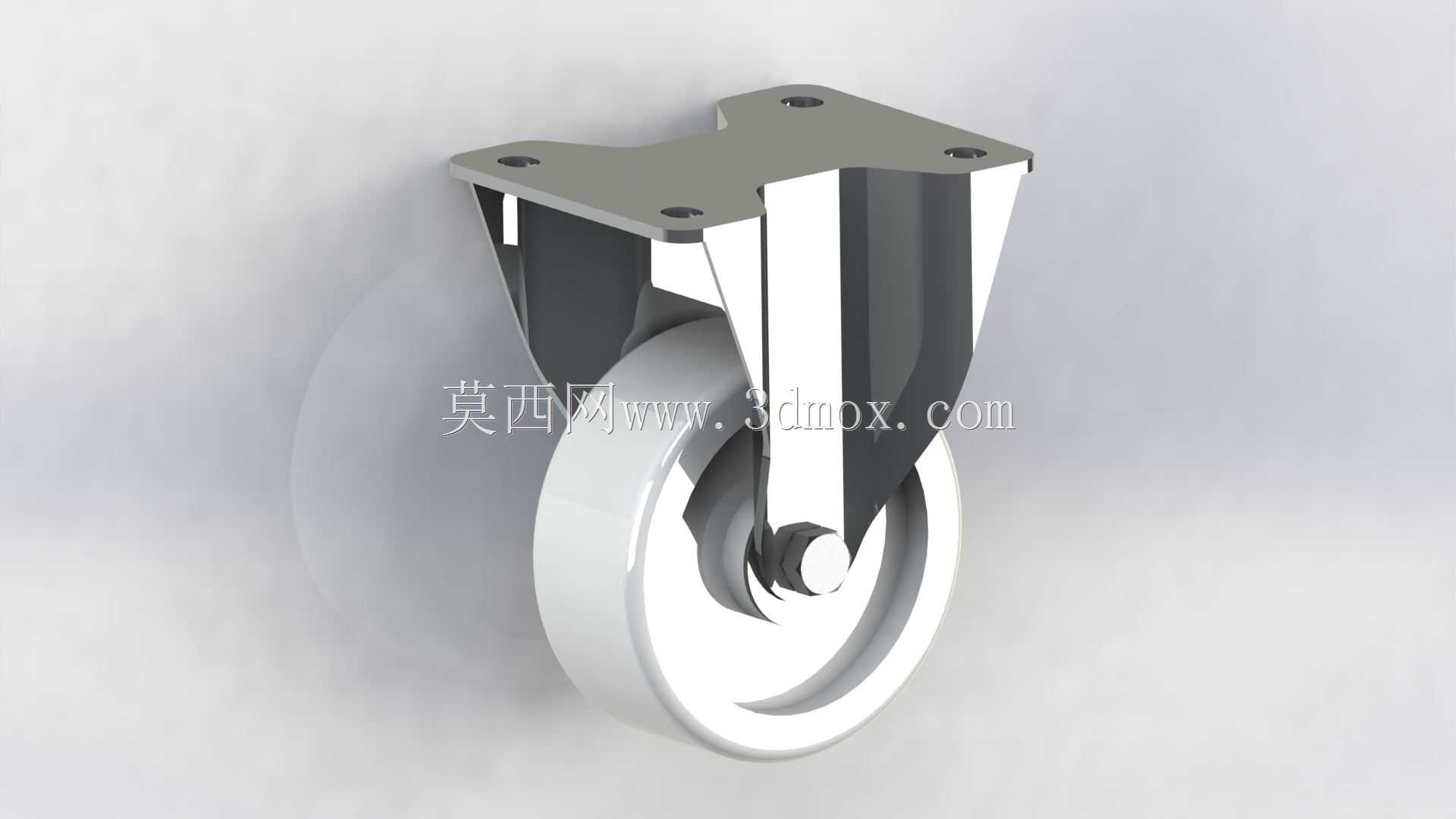

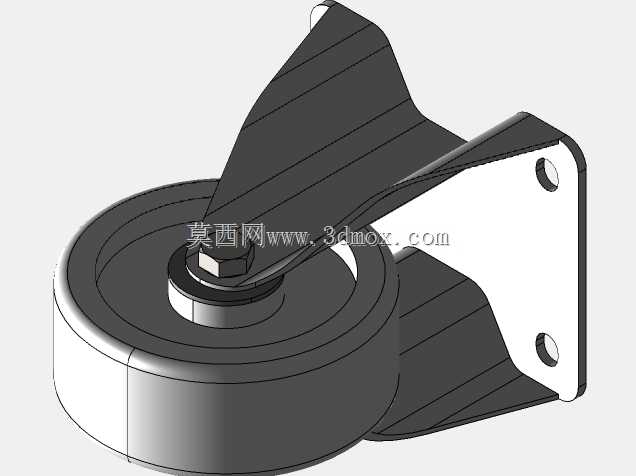

重型定向工业脚轮结构设计

这款定向工业脚轮主要面向车间物料转运、仓储货架移动、工业设备移位、短途工装输送等场景设计，是各类手动推车、移动式作业台、轻型自动化输送载具的核心行走部件，能够在平整环氧地坪、硬化水泥地面、普通工业地砖等常见厂区路面稳定行走，承担载具与所载物料的全部承重，同时将滑动摩擦转化为滚动摩擦，大幅降低人力推移载具时的施力强度，提升厂区内物料周转的作业效率。

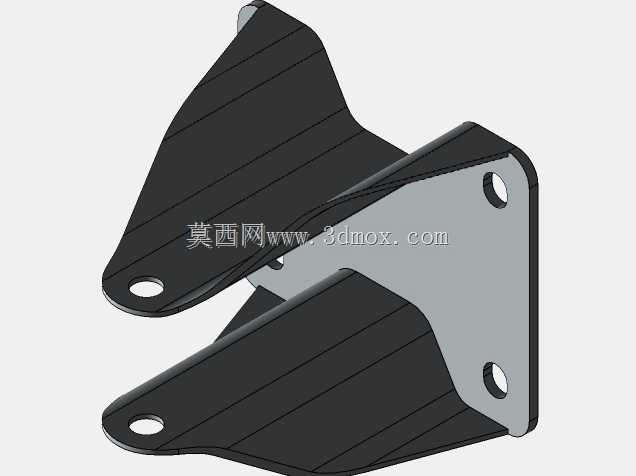

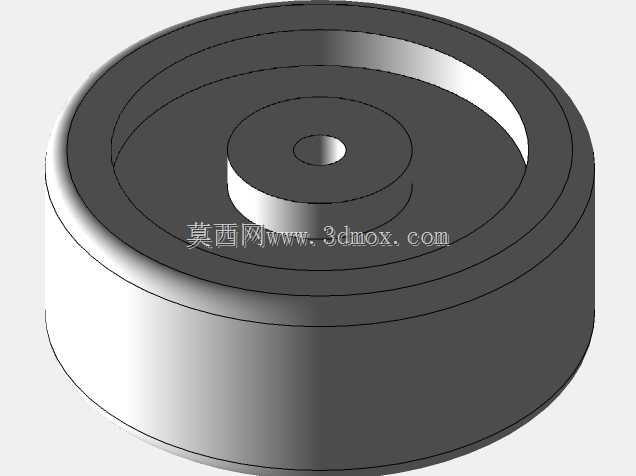

从功能特性来看，这款脚轮采用定向行走结构，行进过程中不会发生自主转向，能够保证载具沿直线稳定行进，尤其适合长距离直线转运的作业场景，避免万向轮在长距离推移时容易出现的方向跑偏、轮体摆震问题。轮体采用高耐磨硬质尼龙材质成型，轮面光滑无尖锐棱角，滚动过程中不会划伤车间环氧地坪，同时材质本身具备优异的抗冲击性能，在经过地面微小焊缝、细小杂物时不会出现轮体崩裂、表层掉块的问题，适配厂区内复杂的地面工况。顶部的安装支架采用加厚钢板冲压焊接成型，支架两侧设置对称的加强弯折结构，能够将轮轴承受的竖向重力均匀分散到整个安装板面，避免局部应力集中导致的支架变形、焊缝开裂问题，轮体与支架的连接位置采用光滑销轴配合，转动间隙控制在合理范围，既保证轮体转动顺滑无卡滞，又不会因间隙过大出现行进过程中的轮体晃动。

设计过程中优先考虑了承重稳定性与安装适配性，整体安装结构采用顶部四孔法兰固定方式，安装孔位对称分布在支架顶板的四个角位，能够与市面上常见的推车底梁、设备底部安装位直接匹配，不需要额外定制转接板即可完成装配。外形尺寸方面，这款脚轮全高178mm，轮体宽度为50mm，安装时需要在载具底部预留足够的竖向安装空间，同时要保证安装面的平面度误差控制在合理范围内，避免支架安装后出现受力倾斜，导致轮体单侧偏磨的问题。轮体的转动轴线与支架安装面保持垂直，能够保证轮面完全贴合地面，承重时轮体整个宽度方向均匀受力，不会出现局部压强过大导致的轮体加速磨损。支架的弯折弧度经过反复校核，既保证了足够的结构强度，又不会出现支架下部与地面凸起物发生剐蹭的问题，适配厂区内常见的减速带、地面接缝等小幅高差路况，推移经过时不会出现支架卡滞、轮体悬空的情况，能够保证载具行进过程的平稳性，避免所载物料因颠簸出现倾倒、磕碰损伤。
