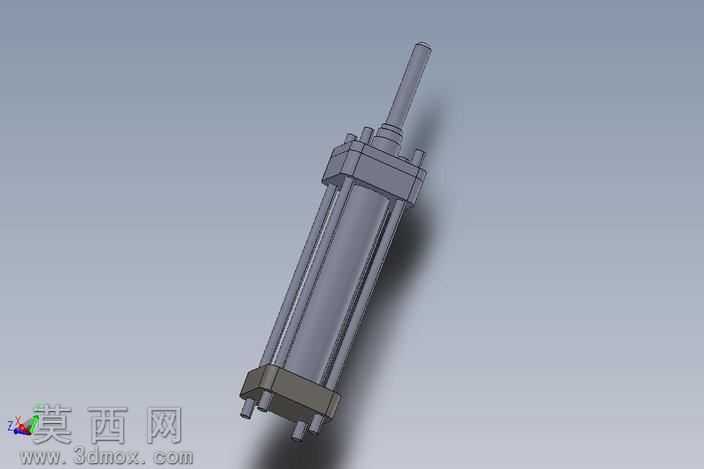

标准缸径40拉杆式气缸三维结构设计

本作品为缸径40mm的标准拉杆式气缸三维建模成果，建模过程严格遵循气动元件通用设计规范，完整还原了拉杆式气缸的全部装配结构与细节特征。建模阶段首先完成核心零部件的参数化绘制：针对活塞杆部件，采用同轴度约束完成杆体、端部螺纹、密封安装槽位的特征构建，保证杆体圆柱度与端部连接结构的尺寸精度；缸筒部分按照40mm标准缸径参数，绘制内壁光滑承压面、两端端盖配合止口，同时预留密封件安装的环形槽位，确保缸筒与端盖装配后的同轴度要求。前后端盖分别设计了进气接口、缓冲结构安装位、拉杆穿孔，通过阵列特征完成四个角位的拉杆安装孔布局，保证四根拉杆受力均匀。拉杆、锁紧螺母、活塞、导向套、防尘圈、密封圈等附属零件均按照实际装配尺寸逐一建模，每个零件的倒角、退刀槽、密封槽等工艺细节都做了还原，避免模型出现不符合加工逻辑的尖锐棱角或干涉结构。装配阶段采用自下而上的装配逻辑，通过同轴、重合、平行等配合约束完成整机装配，逐一验证活塞在缸筒内的行程无干涉，活塞杆伸缩过程与导向套无卡滞，拉杆锁紧后两端端盖与缸筒端面完全贴合，所有密封件都准确嵌入对应槽位，无错位或突出问题。材质与渲染阶段，针对不同部件匹配对应材质属性：缸筒采用阳极氧化铝材质，调整金属粗糙度与反射参数还原哑光金属质感；活塞杆采用镀硬铬钢材材质，设置较高的镜面反射度体现光滑耐磨的表面特性；端盖、拉杆、螺母采用碳钢材质，匹配发黑或镀锌的表面质感；密封件采用丁腈橡胶材质，调整漫反射参数还原橡胶的哑光弹性质感。渲染时采用柔和的工业产品布光方案，通过主光、辅光、轮廓光的搭配，清晰展现气缸各部件的结构层次与材质差异，阴影过渡自然，能够直观呈现气缸的整体外观与装配关系。设计过程中充分考虑了标准气缸的通用性与互换性，所有安装尺寸、接口尺寸均参考通用气动元件标准设定，模型可直接用于气动回路装配验证、设备布局干涉检查、教学演示等场景，完整的零件结构也可用于后续的工程图导出、加工工艺模拟等工作。
