单槽带轮毂工业滑轮结构设计

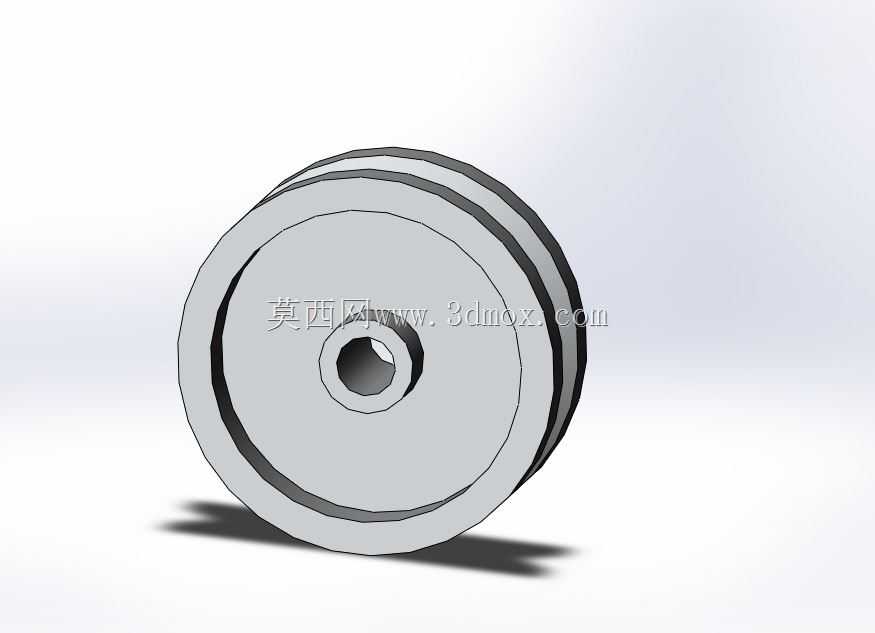

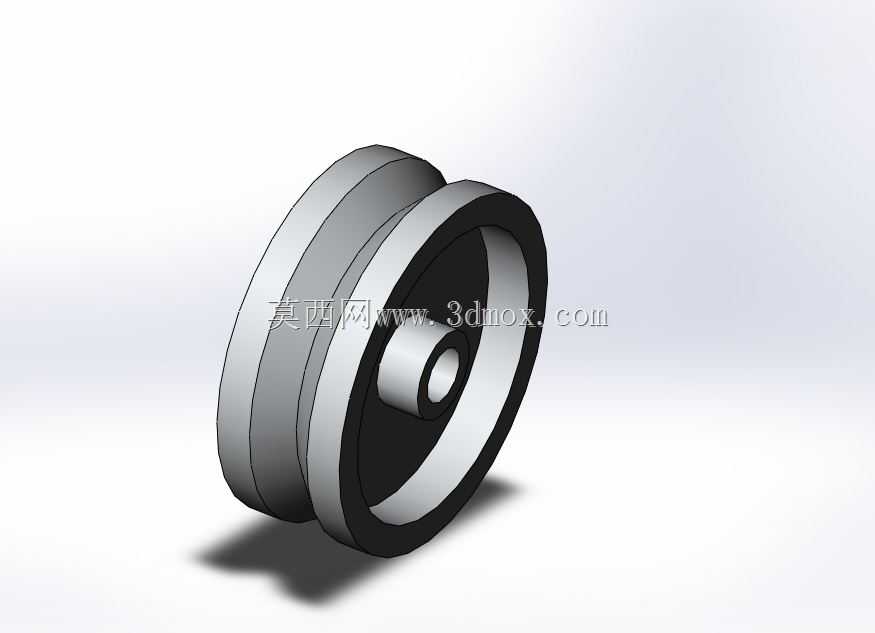

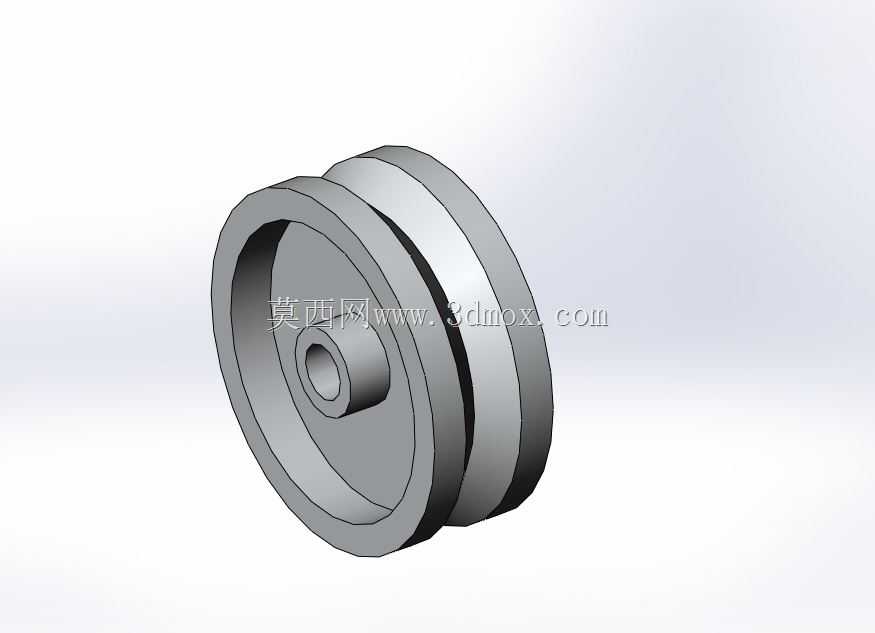

　　在轻载输送线、小型工装变位机构、手动滑移工位的设计场景中，这类带轮毂的单槽滑轮是非常常见的从动导向部件，很多刚入行的结构工程师容易忽略这类零件的细节设计，要么照搬标准件库的模型不做适配，要么随意简化结构导致后期装配、维护出现问题。先从实际使用场景来说，这类滑轮多数适配圆钢导轨或者单根V型、平型传动带，在工位器具的滑移架、小型物料提升机构的导向端、防护门的滑移轨道上都能见到它的身影，它不需要传递大扭矩，核心作用是降低滑动摩擦阻力，同时约束运动副的横向窜动，保证运动轨迹的直线度。从结构设计思路来看，这个滑轮采用了一体式轮毂与轮缘的结构，中间的凸台轮毂是核心安装基准，轮毂内孔需要和配套的销轴、轴承做配合，通常如果是无轴承的干摩擦工况，

　　内孔公差会选H8或者H9，配合销轴的h7公差，预留合理的间隙保证转动灵活，同时不会出现过大的旷量；如果是加装滚动轴承的工况，内孔公差会调整到H7，和轴承外圈做过渡配合，轮毂的凸台高度需要比轴承内圈的端面高出0.5到1毫米，避免安装时轴承端面和轮辐侧面直接摩擦，也能给端盖或者轴用挡圈留出安装空间。轮缘部分的单槽设计，槽型的角度和深度需要和配套的导轨或者传动件匹配，比如适配圆钢导轨的话，槽底的圆弧半径要比导轨半径大0.2到0.3毫米，槽的深度要保证导轨嵌入后不会在受侧向力时脱槽，同时轮缘的两个侧边要做1到2毫米的倒角，避免装配时刮伤操作人员，也能减少应力集中，防止长期受交变载荷后出现轮缘开裂的问题。轮辐部分采用了等厚度的辐板结构，

　　没有做减重孔设计，这是因为这类小尺寸滑轮本身重量不大，做减重孔反而会增加加工成本，同时辐板的厚度要满足侧向受力的刚度要求，当滑轮受到侧向偏移力的时候，辐板不能出现明显的形变，否则会导致轮槽和导轨卡滞，增大运动阻力。从安装边界尺寸来说，设计时首先要确认滑轮的外径，外径大小直接决定了它的转动线速度和承重能力，相同载荷下外径越大，销轴受到的接触应力越小，转动越灵活，但外径过大会占用更多的安装空间，所以需要根据安装工位的预留空间做平衡；轮毂的长度需要和安装座的开口宽度匹配，安装时轮毂两端要和安装座的侧板预留0.2到0.3毫米的间隙，避免轮体转动时和侧板发生摩擦；轮槽的位置要和导轨的中心面完全重合，安装时的同轴度误差要控制在0.1毫米以内，

　　否则会出现滑轮偏磨，导轨受力不均的问题，长期运行会导致导轨局部磨损过快，滑轮转动异响。很多工程师在建模这类零件的时候，容易忽略轮毂端面的倒角和轮槽边缘的圆角，实际上这些细节不仅影响装配便利性，还能减少零件的应力集中，尤其是在有轻微冲击载荷的工况下，尖锐的棱角位置很容易萌生裂纹，导致零件过早失效。另外在材料选择上，如果是普通工况下的手动滑移机构，采用普通碳钢或者尼龙材质即可，碳钢材质的滑轮需要做表面发黑或者镀锌处理，防止生锈影响转动灵活性；如果是有腐蚀环境的工况，可以选用不锈钢或者工程塑料材质，塑料材质的滑轮自润滑性能更好，运行噪音更低，但承重能力会比金属材质低，需要根据实际载荷做选型。在装配的时候，要注意销轴的固定方式，通常采用轴用挡圈或者开口销固定销轴，避免销轴在运行过程中从安装座脱出，同时要保证销轴的同轴度，不能出现倾斜，否则会导致滑轮转动卡滞，磨损加剧。这类零件虽然结构简单，但是在整套设备里属于基础的运动部件，一旦出现失效，会直接导致对应的机构无法正常运行，所以设计时不能因为结构简单就随意处理尺寸公差和配合关系，要结合实际的载荷、运行速度、安装空间做针对性的调整，不能直接照搬标准件的参数，比如在粉尘较多的工况下，还需要在轮毂两端加装防尘盖，避免粉尘进入配合面，加剧磨损，延长零件的使用寿命。
