机械配重铸铁块结构设计方案

项目分类:通用机械零部件 发布时间:2022-01-04 ID:485620
  • 机械配重铸铁块结构设计方案

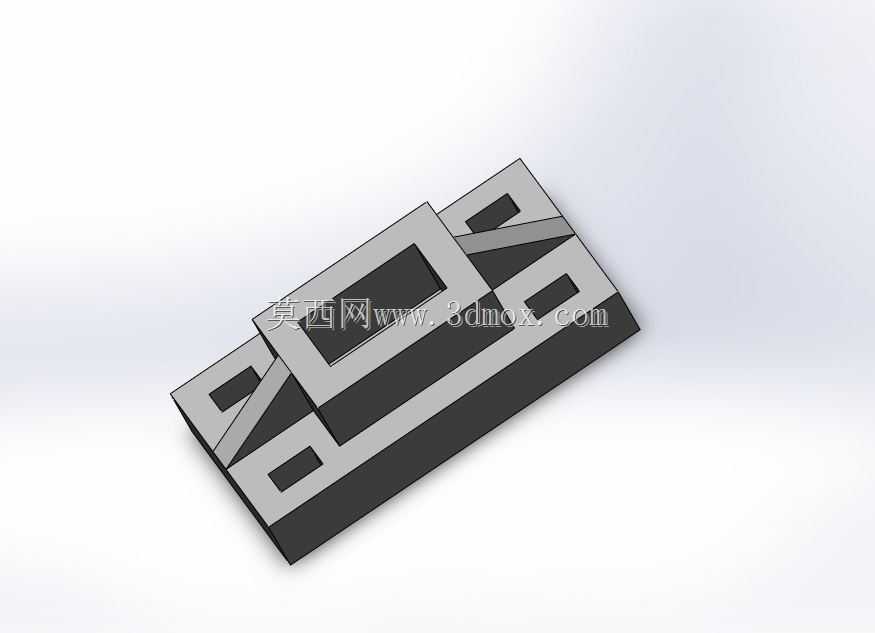

  在各类工业机械、自动化输送设备、工装夹具以及重型机床的结构布局中,配重类铸铁件是平衡设备重心、抵消运动部件惯性载荷、保障设备运行稳定性的核心基础零件,这类铸铁块的设计合理性直接影响整套设备的运行精度、部件磨损速率以及长期使用的可靠性。不同于普通冲压焊接的配重构件,铸铁材质本身具备密度均匀、减震性能优异、切削加工后形位公差稳定、长期使用不易产生应力形变的特性,是中大型设备配重构件的首选材料。从结构设计逻辑来看,这款铸铁块采用了分层凹凸的嵌合式结构,并非简单的实心方块构型,表面预留的多个矩形凹槽与凸起定位台,一方面是为了在安装时能够快速与设备基座的定位结构嵌合,无需额外加工复杂的定位工装即可完成快速装配,有效降低现场安装的对位难度;

  另一方面,凹槽结构能够在保证整体配重重量符合设计要求的前提下,减少不必要的材料冗余,控制零件自身的制造成本,同时凹凸结构也能增大铸铁块与安装基座的接触摩擦力,避免设备运行过程中配重块出现移位、窜动的问题。在实际的工程应用场景中,这类铸铁块常被用于机床主轴箱的平衡配重、自动化升降机构的对重构件、工装夹具的基座配重以及重型输送线的张紧结构配重,不同场景下对配重块的安装边界要求存在明显差异,这款铸铁块的外形采用规整的矩形基准面设计,所有安装贴合面均预留了足够的机加工余量,设计人员可以根据实际设备的安装空间,对贴合面进行二次铣削加工,调整整体的安装厚度,适配不同的安装间隙要求。从结构强度设计角度,铸铁块的棱边均做了均匀的倒角处理,避免搬运、

  安装过程中尖锐棱边造成磕碰损伤,同时也能消除铸件冷却过程中棱边位置的应力集中问题,降低零件长期受交变载荷作用下出现边角崩裂的风险。零件上的多个方形沉槽结构,除了减重与定位的作用外,还可以作为安装固定的螺栓让位空间,安装时固定螺栓可以从沉槽位置穿过,将配重块锁紧在设备基座上,无需在配重块主体上额外加工贯穿的螺栓孔,避免破坏铸件整体的结构完整性,同时沉槽的深度也能保证螺栓头部完全沉入零件表面以下,不会突出零件表面干涉周边其他运动部件的运行轨迹。在建模过程中,这类铸铁件的结构设计需要充分考虑铸造工艺的可行性,所有的凹凸结构均设计了均匀的拔模斜度,壁厚过渡位置采用圆弧过渡,避免铸件冷却过程中出现缩孔、缩松等铸造缺陷,

  保证零件整体的密度均匀性,避免因铸件内部缺陷导致实际配重重量与设计值出现偏差,影响设备整体的平衡效果。对于设备选型与结构设计人员来说,这类标准化的配重铸铁块可以直接嵌入到设备的结构设计中,无需从零开始设计配重构件的整体构型,只需要根据设备所需的配重重量、安装空间的尺寸边界,调整铸铁块的整体长宽高参数,以及表面凹槽的布局位置,即可快速适配不同设备的配重需求,大幅缩短结构设计的周期。在实际安装使用过程中,这类铸铁块的底部基准面平面度公差控制在合理范围内,安装后与基座的贴合面积能够达到85%以上,不会出现局部悬空导致的受力不均问题,设备长期运行过程中,铸铁材质本身的减震特性能够有效吸收设备运行产生的高频振动,降低振动传递到设备基座的幅度,提升整套设备的运行稳定性。不同于其他材质的配重构件,铸铁块的表面无需做复杂的防腐处理,仅需做简单的喷丸处理即可满足常规工业车间的使用要求,后期维护成本极低,即使表面出现轻微的锈蚀,也不会影响整体的配重精度与结构强度,能够适应多粉尘、多油污的复杂工业车间环境。
