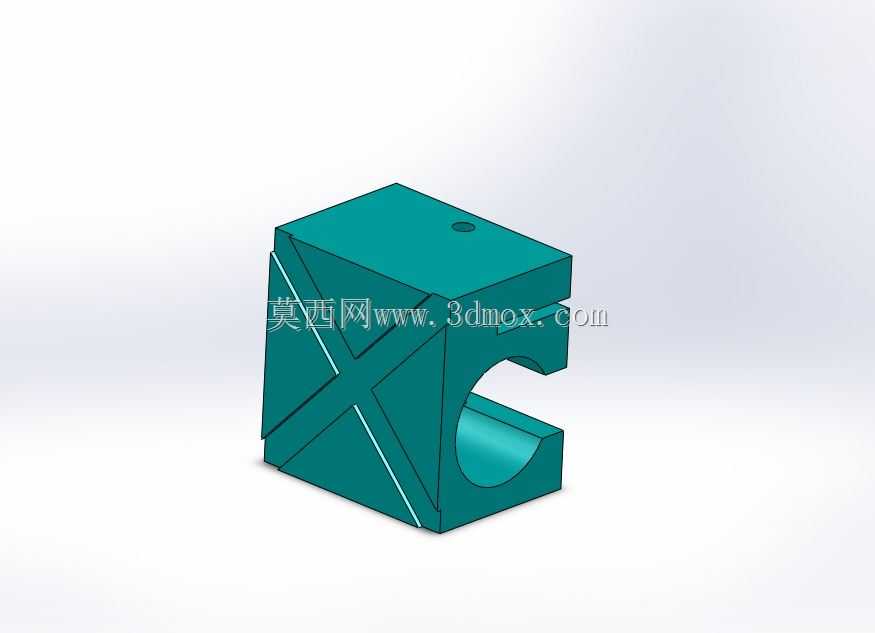

带半圆槽交叉加强筋机床定位块结构

　　这类带半圆槽的块状支撑定位件，常见于普通铣床、小型加工中心的工装夹具组配环节，也会出现在钳工划线平台的辅助定位场景中，主要承担工件装夹时的侧向支撑、高度方向定位基准的作用，相比实心方块结构，在同等耗材用量下能获得更好的抗形变能力，适配中小尺寸异形工件的快速装夹需求。从结构设计逻辑来看，主体采用方块基体作为承载基础，顶面预留的小直径盲孔可用于安装定位销，或是拧入紧定螺钉实现与相邻夹具元件的锁固，避免装夹受力时出现位置窜动；侧面开设的半圆通槽，主要用于避让圆柱形工件的外圆面，或是穿过直径匹配的拉杆、导向轴，减少夹具组装时的干涉问题，槽面的圆弧曲率经过匹配设计，能与对应直径的圆柱面形成面接触，相比点接触、线接触的支撑结构，

　　可大幅降低装夹时的局部压应力，避免薄壁圆柱工件出现夹装变形。基体表面设置的交叉凸起筋条，并非装饰性结构，一方面是在方块的对角方向形成加强结构，抵消半圆槽开设后带来的基体刚度削弱，当工件装夹时的侧向压紧力作用在槽口边缘时，交叉筋可将应力快速分散到整个基体，避免槽口位置出现应力集中导致的崩裂或塑性形变；另一方面筋条的凸起高度略高于基体平面，可在工件与定位块之间留出微小间隙，方便清理加工过程中落入的铁屑、切削液残留，避免杂质垫在定位基准面之间导致装夹精度偏差。从安装边界来看，这类定位块的底面为精加工平面，可直接贴合在机床工作台的T型槽台面、或者组合夹具的基础板表面，不需要额外加工安装沉孔，可通过压板从侧面压紧固定，

　　也可配合顶面的盲孔拧入螺栓从下方穿过基础板实现锁固，整体外形为规整的近似立方体，相邻侧面的垂直度、底面与顶面的平行度都按照工装夹具的IT7级精度控制，可直接作为Z向或者X/Y向的定位基准使用，不需要二次修磨即可满足普通铣削、钻削工序的定位精度要求。在实际车间应用场景中，这类定位块往往不会单独使用，通常会和同系列的不同高度支撑块、V型块、压板配合使用，针对带圆柱轴颈的异形壳体类零件、小型轴类法兰零件装夹时，可快速搭建出适配工件外形的支撑体系，相比定制化的专用夹具，这类通用定位块的复用性更强，不需要针对单一工件单独设计制作夹具，能大幅缩短中小批量零件加工的准备周期。设计时特意将半圆槽的开口方向设置在基体的侧方中部位置，

　　槽的上下边缘都保留了足够厚度的基体材料，避免压紧力作用时槽口出现张开变形，交叉筋的走向沿着方块的对角方向布置，刚好对应装夹时压紧力的主要传递路径，筋条的截面采用矩形结构，根部做了小圆弧过渡，减少淬火处理时的开裂风险，整体结构没有复杂的曲面特征，普通的三轴铣床即可完成全部加工工序，加工成本较低，适合作为车间常备的通用工装配件批量制作储备。需要注意的是，这类定位块的半圆槽尺寸为固定值，仅能适配对应直径的圆柱面避让或支撑需求，若需要适配不同直径的工件，可准备一组不同槽径的同结构定位块，根据工件实际尺寸快速替换使用，相比可调式支撑结构，这种固定结构的定位块刚性更好，在重切削工序中不会出现支撑位移，能更好地保证加工过程的稳定性。
