双锥面同轴支撑连接结构件

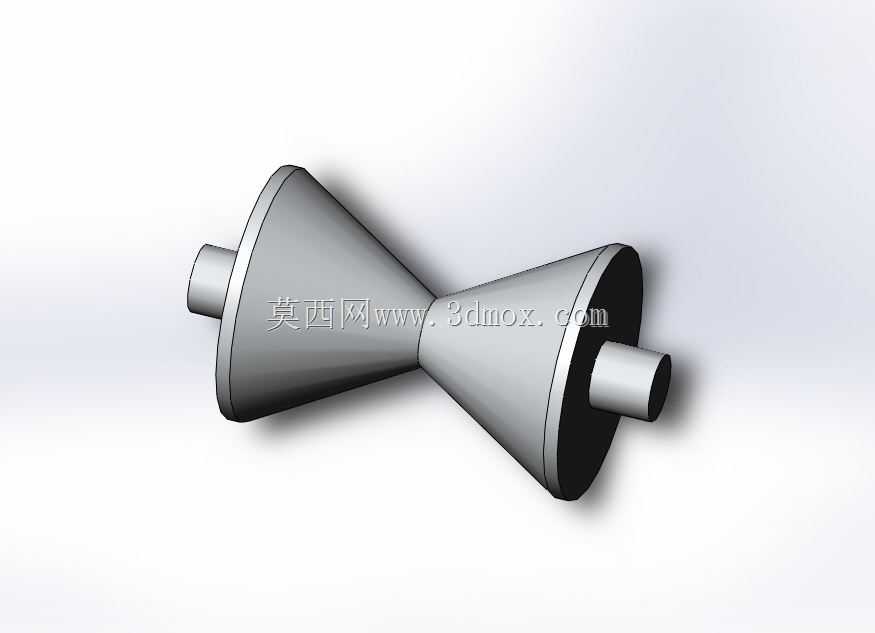

　　该双锥面同轴支撑件在轻工输送、小型物料导向设备中应用较为广泛，常见于带式输送机的中部托辊替代结构、窄幅物料导向定位工位，也可作为小型试验台架的转动支撑基座使用，相比传统圆柱面支撑结构，双锥面的外形设计能够在物料经过时自动对中，避免带状、条状物料在输送过程中出现跑偏偏移的问题，两端伸出的圆柱轴段可直接与带座轴承配合安装，无需额外加工连接法兰，装配工序更简洁。从功能特性来看，该结构件整体为回转体对称结构，中间段为两个反向对接的锥台结构，大端在中部对接形成最大直径截面，小端分别与两端的圆柱轴段平滑过渡，锥面的锥角设计参考了常规散料、带料的静摩擦角参数，能够保证物料接触锥面时不会出现卡滞，同时锥面的倾斜角度可引导偏移的物料自动回到居中位置，

　　减少设备运行过程中的人工调整频次。两端的圆柱轴段直径统一，可适配常规标准型号的深沟球轴承，安装时轴段的台阶面可作为轴承内圈的轴向定位面，无需额外加装轴用挡圈，简化了轴向定位的结构设计，轴段末端可根据安装需求加工键槽或者螺纹孔，用于连接带轮、链轮等传动部件，也可直接作为无动力支撑的自由端使用。设计思路上，该结构件采用整体回转式建模逻辑，所有特征均围绕中心回转轴生成，建模时先绘制中心轴线，通过旋转凸台特征生成整体基体，之后对锥面与轴段的过渡位置添加圆角处理，避免应力集中，中部两个锥台的对接位置做了小尺寸的圆弧过渡，减少加工时的刀具接刀痕迹，同时降低该位置的应力集中系数，保证结构件在承受径向载荷时不会出现断裂风险。外形尺寸方面，

　　整体长度可根据实际安装工位的跨距调整，常规适配300mm以内窄幅输送场景的版本，总长度控制在120mm-180mm区间，中部最大直径为60mm-80mm，两端轴段直径为20mm-25mm，锥台的锥度设置为1:5，既保证足够的对中导向行程，也不会因为锥度过大导致物料滑落速度过快。安装边界上，该结构件的安装需要预留两端轴段的轴承安装空间，单侧轴承座的安装宽度不小于30mm，两个轴承座的中心距需要与结构件两端轴段的定位台阶间距匹配，安装时需保证两端轴承的同轴度误差不超过0.05mm，避免结构件转动时出现卡滞、磨损加剧的问题，径向安装空间需要预留比中部最大直径大20mm以上的间隙，保证物料经过时不会与周边的设备护板、机架发生剐蹭。

　　实际使用中，该结构件的锥面表面可根据接触物料的特性做不同的表面处理，接触普通塑料带、纸质物料时可做精车处理降低表面粗糙度，接触磨蚀性散料时可在锥面喷涂耐磨涂层提升使用寿命，两端轴段与轴承配合的位置需要满足IT7级的尺寸精度，表面粗糙度控制在Ra1.6以下，保证轴承装配后的配合精度。该结构没有复杂的异形特征，常规的车削加工即可完成全部工序，加工时一次装夹即可完成大部分外圆、锥面的车削，仅需二次装夹加工另一端的轴段，加工效率较高，适合批量生产应用，在小型自动化生产线、物料整理设备中能够替代多组导向轮与支撑轮的组合结构，减少设备的零件数量，降低整体装配与维护成本。
