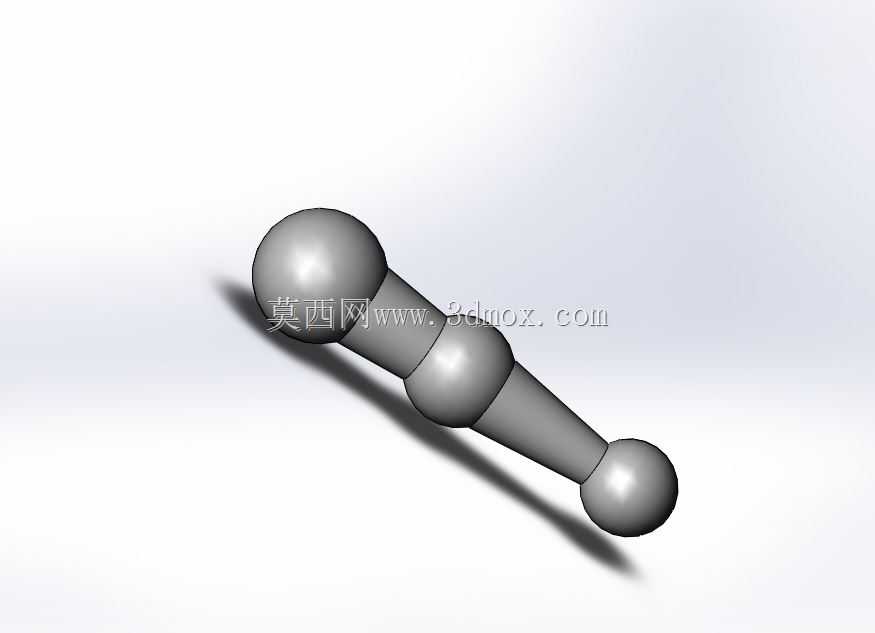

双球头杆式操作握持把手结构设计

　　这类双球头杆式把手，多应用在小型工装夹具、检测治具、台式加工设备的手动调节工位上，比如小型台钻的行程锁紧、工装定位销的插拔操作、检测台的档位切换拨杆，相比单球头手柄，两端的球头结构可以适配不同角度的握持施力需求，操作人员在工位侧边、正面甚至斜向位置都能找到合适的施力点，不会因为操作角度受限出现施力打滑的情况。从结构设计逻辑来看，中间的杆身采用三段式变径设计，靠近两端球头的位置做了圆滑过渡的鼓形凸起，一方面是增加握持时的手指卡位，手掌包覆杆身的时候，指节可以自然卡在凸起的间隙位置，避免快速操作时手从杆身滑脱；另一方面变径结构也提升了杆身的抗扭刚度，在承受较大扳动力矩的时候，等直径杆身容易在根部出现应力集中断裂，

　　变径过渡的结构可以把力矩分散到更长的杆身段，降低局部应力峰值。两端的球头尺寸做了差异化设计，一端球头直径更大，适合需要较大初始扳动力的工位，大球头可以让手掌完全包覆，施加更大的轴向推力或者周向扭力；另一端小球头适合快速微调的操作场景，用拇指和食指捏住就能完成小行程的调节动作，不需要整手握持，提升微调操作的效率。安装边界上，这类把手一般采用端部螺纹连接的方式，大球头端预留内螺纹孔或者外螺纹柱，螺纹规格多适配常规的M6、M8通用紧固件标准，安装时不需要额外加工异形安装位，直接拧在设备的操作杆端即可，球头与杆身的连接位置做了R3以上的圆角过渡，避免安装拧紧时应力集中在螺纹根部，长期承受交变载荷出现断裂。实际使用场景中，

　　这类把手经常会接触到切削液、润滑油等工业介质，所以外形设计上全部采用连续圆滑曲面，没有凹槽、窄缝等容易积存油污、切屑的结构，日常维护只需要简单擦拭就能保持表面清洁，不会因为杂物卡滞影响操作手感。杆身的长度设计参考了成年人手掌的平均握持宽度，整体握持段长度控制在80-100mm区间，既不会因为杆身过短导致握持时手掌碰到设备安装面，也不会因为杆身过长导致操作时力臂过大，误碰周边的其他操作部件。从受力角度验证，当操作人员施加200N的扳动力时，杆身的最大弯曲应力出现在中间变径位置，采用常规45号钢调质处理的情况下，安全系数可以达到3.5以上，完全满足手动操作件的强度要求，不会出现正常使用下的塑性变形。表面处理上，

　　这类把手一般采用镀铬或者喷砂氧化的工艺，圆滑的曲面结构可以让镀层附着更均匀，不会出现边角位置镀层过薄容易锈蚀的问题，同时光滑的表面也能减少握持时的摩擦力，长时间操作不会磨伤手掌。在一些需要频繁操作的工位上，这种双球头结构还可以配合防脱套使用，两端的球头可以挡住防脱套的两端，避免操作时防脱套从杆身滑出，相比直杆式手柄的适配性更强。设计建模过程中，所有曲面都采用G2连续过渡，没有尖锐棱角，在做渲染或者工程图导出的时候，不会出现曲面破面、棱线错位的问题，后续如果需要做有限元受力分析，也可以直接导入网格划分软件，不需要额外修复几何特征。安装时的轴向定位依靠杆身端部的轴肩，拧紧后轴肩端面与设备安装面完全贴合，不会出现安装倾斜的问题，保证操作时的力线与操作杆轴线重合，避免长期偏载导致安装螺纹磨损。
