外六角小长度全螺纹紧固件结构设计

　　在各类紧凑安装空间的机械装配场景中，小长度外六角螺栓的应用覆盖范围极广，从小型电子设备的壳体锁附、精密仪器的内部构件固定，到自动化产线的小型模组拼接、低压电气柜的内部元件安装，都能见到这类短规格紧固件的身影。不同于长规格螺栓常应用于大厚度构件的贯穿连接，小长度螺栓的核心使用场景集中在被连接件总厚度较小、安装操作空间局促的位置，这类位置往往无法容纳过长的螺杆伸出端，同时对连接的预紧力一致性、头部贴合度有较高要求。

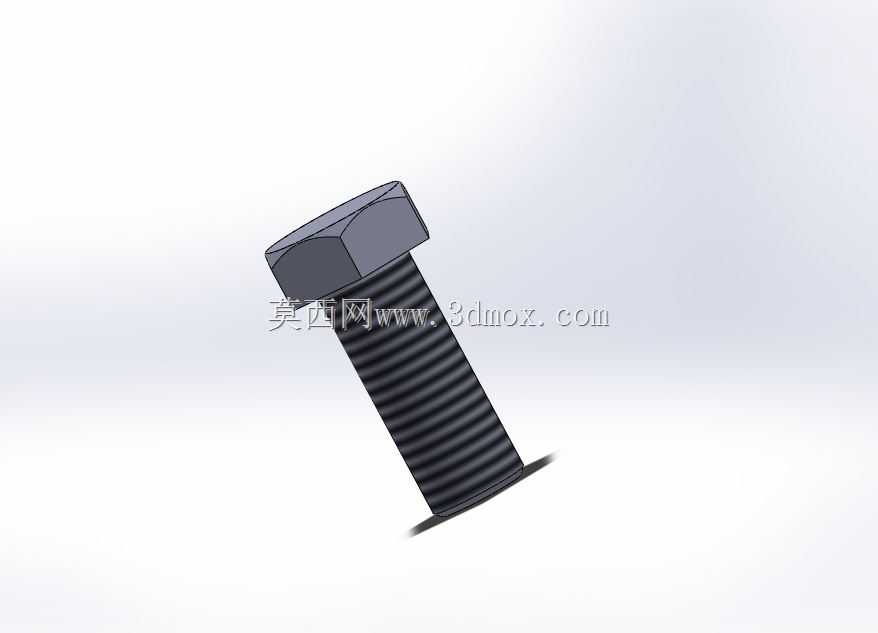

　　从功能特性来看，这款小长度螺栓采用全螺纹设计，螺杆部分无光滑光杆段，螺纹从头部支撑面下一直延伸至螺杆末端，这种设计能最大化利用螺杆的有效啮合长度，在有限的螺杆总长内，保证与内螺纹孔或者螺母的啮合牙数满足连接强度要求，避免因啮合牙数不足导致的螺纹滑牙、连接失效问题。头部采用标准外六角构型，适配常规开口扳手、套筒扳手的拧紧操作，头部下表面为平整支撑面，装配时能与被连接件表面形成均匀的面接触，分散拧紧时的压应力，避免被连接件表面出现局部压痕，同时保证螺栓轴线与安装面的垂直度，减少偏载带来的附加弯曲应力。

　　设计这类短规格螺栓时，首先要明确安装边界的限制条件：被连接件的总厚度决定了螺栓的公称长度上限，若螺杆伸出被连接件的长度过长，会与周边其他构件发生运动干涉，尤其是在有相对运动的机构内部，过长的螺栓伸出端甚至会剐蹭线缆、磨损运动部件表面；若螺杆长度过短，螺纹啮合长度不足，会直接降低连接的可靠性。因此设计阶段需要先核算被连接件的叠层厚度，加上螺纹啮合的最小安全牙数对应的长度，同时预留1-2个螺距的伸出余量，最终确定螺栓的公称长度，避免长度选型不当带来的装配问题。

　　螺纹参数的选择上，这类小长度螺栓通常采用普通公制粗牙螺纹，粗牙螺纹的螺距更大，螺纹牙型的抗剪切强度更高，对于经常需要拆装的检修位置，粗牙螺纹的耐磨性更好，不容易因反复拆装出现螺纹磨损。同时外六角头部的对边尺寸、头部厚度都遵循通用标准件的参数规范，保证市面上常规的拧紧工具都能直接适配，不需要定制专用工装，降低现场装配的工具成本。头部与螺杆的过渡位置设计有微小的圆角，避免热处理以及拧紧受力时出现应力集中，降低螺栓头部断裂的风险，这个圆角的尺寸不能过大，否则会导致头部支撑面的有效接触面积减小，装配时容易出现支撑面压溃、螺栓歪斜的问题。

　　在实际选型应用中，这类小长度螺栓常搭配平垫圈使用，平垫圈可以进一步增大支撑面的接触面积，对于材质较软的被连接件，比如铝合金型材、工程塑料构件，平垫圈能有效分散压应力，避免拧紧时被连接件表面出现凹陷。如果安装位置存在振动工况，还会搭配弹簧垫圈或者螺纹胶使用，防止设备运行过程中螺栓出现松动回转。需要注意的是，由于螺栓长度较短，拧紧时的扭矩控制要比长规格螺栓更严格，过长的力臂或者过大的拧紧扭矩很容易导致螺纹过载滑牙，甚至直接拧断螺杆，因此在自动化装配工位使用这类螺栓时，通常会采用定扭矩电动螺丝刀，设定好匹配规格的扭矩阈值，保证每个连接点的预紧力都在合理区间内。

　　从建模逻辑来看，构建这类螺栓的三维模型时，首先要确定螺纹的公称直径、螺距、螺栓公称长度、头部对边尺寸、头部厚度这些核心参数，先通过旋转特征构建螺栓的主体轮廓，包括六角头部、螺杆基体以及头部下的过渡圆角，之后通过螺旋线扫描切除的方式生成真实的螺纹牙型，保证螺纹牙型角、牙高、螺距都符合标准参数，这样生成的模型在做虚拟装配时，能真实模拟螺纹啮合的状态，检查装配时是否存在螺纹干涉、长度不匹配的问题。模型的细节处理上，要还原头部的倒角、螺杆末端的倒角，这些工艺结构虽然尺寸不大，但在实际装配中起到导向作用，能让螺栓更顺畅地穿入安装孔、对准内螺纹孔，减少装配时的卡滞问题。

　　这类紧固件虽然单个零件的结构简单，但是在整套设备的装配可靠性中起到的作用不容忽视，任何一个小螺栓的失效都可能导致整套设备的故障，因此在设计选型阶段，就要结合安装空间、受力工况、拆装频率等多个维度确定螺栓的规格参数，三维模型的精准构建也能在设计阶段提前排查安装干涉、长度不匹配等问题，减少后续实物装配时的整改成本。
