机械锁紧定位异形支撑块结构设计

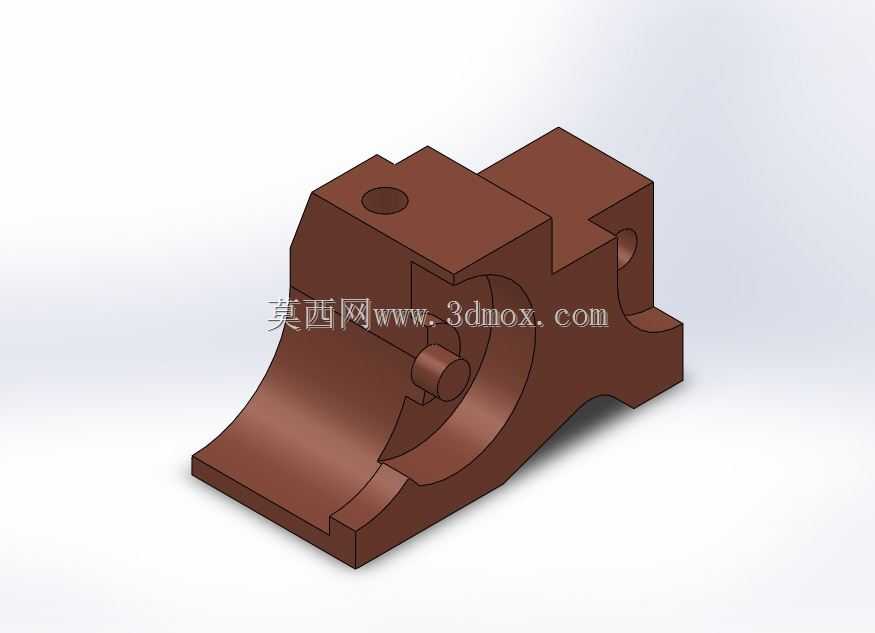

　　这类异形支撑锁紧块常出现在工装夹具、小型专用设备的定位工位中，承担工件装夹时的侧向支撑与位置锁定作用，在批量机加工的工位夹具、自动化装配线的定位模组里都能见到同功能结构的身影。从结构细节来看，块体上部开设的通孔用于穿装锁紧销轴，可与配套的压臂或者拉杆配合，实现夹紧动作的力传递；侧面伸出的圆柱凸台是定位限位结构，装配时可嵌入对应安装座的定位槽内，限制块体自身的转动与窜动，保证长期受载下位置不发生偏移。下部的弧形内凹面是贴合工作面，设计时需要匹配被支撑工件的外圆弧轮廓，保证接触面积足够，避免装夹时出现应力集中划伤工件表面，同时分散支撑反力，降低块体局部的压溃风险。

　　设计这类零件时，首先要明确安装边界：块体底部的平直安装面需要与安装基座的平面贴合，安装时通过上部的孔位穿装紧固件完成固定，因此建模时要保证安装面的平面度公差，以及孔位与安装面的垂直度要求，避免装配后出现锁紧卡滞的问题。弧形工作面的曲率需要与对应工件的外径匹配，单边预留0.1到0.2mm的间隙，方便工件快速取放，同时保证支撑时的接触长度不小于弧面总长度的三分之二，避免点接触造成的工件变形。侧面的定位凸台与安装座槽位的配合选用H7/h6的间隙配合，既保证装配时的顺畅度，又能控制块体的位置偏移量在0.05mm以内，满足精加工工位的定位精度要求。

　　从受力角度分析，这类块体在工作时主要承受来自工件的垂直向下压力，以及锁紧时的侧向挤压力，因此结构上在弧形面与上部基体的衔接位置做了加厚过渡处理，避免应力集中导致的根部断裂；块体右侧的凸耳结构用于安装辅助定位销，可在多工位联动的夹具中实现块体的位置微调，适配不同规格工件的装夹需求。上部的沉孔设计用于容纳锁紧螺栓的头部，避免螺栓突出块体表面干涉工件的装夹路径，同时沉孔的深度需要保证螺栓拧紧后头部完全沉入孔内，预留至少1mm的安全间隙。

　　在实际应用场景中，这类零件常作为快换夹具的模块化组件使用，不同曲率的弧形支撑块可以快速更换，适配不同直径的轴类、盘类零件装夹，相比一体式夹具大幅降低了多品种小批量生产的工装成本。建模过程中需要注意各特征的拔模角度，如果是采用铸造毛坯加工的零件，非加工面要预留1到2度的拔模斜度，减少铸造脱模的难度；加工面的余量预留要均匀，弧形工作面采用铣削成型后做抛光处理，降低表面粗糙度，避免划伤工件表面。安装时需要保证块体的定位凸台完全卡入安装槽后再拧紧紧固件，避免单侧受力导致块体倾斜，长期使用后要定期检查弧形面的磨损情况，当磨损量超过0.1mm时及时更换，避免定位精度下降影响加工质量。
