精密传动链轮链条组合结构设计

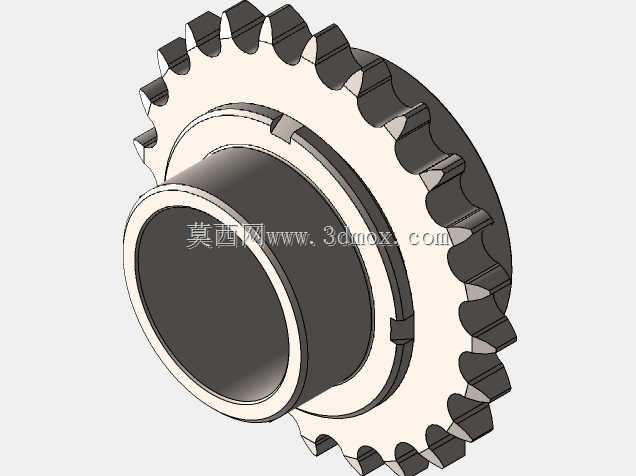

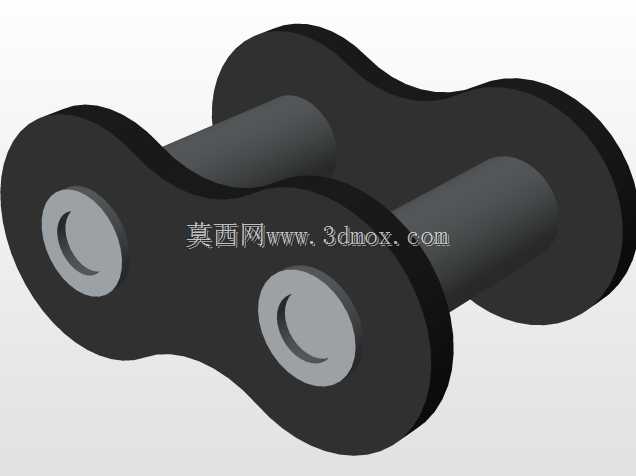

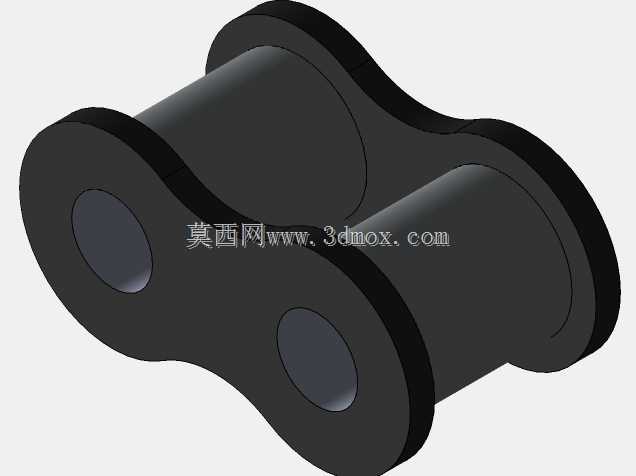

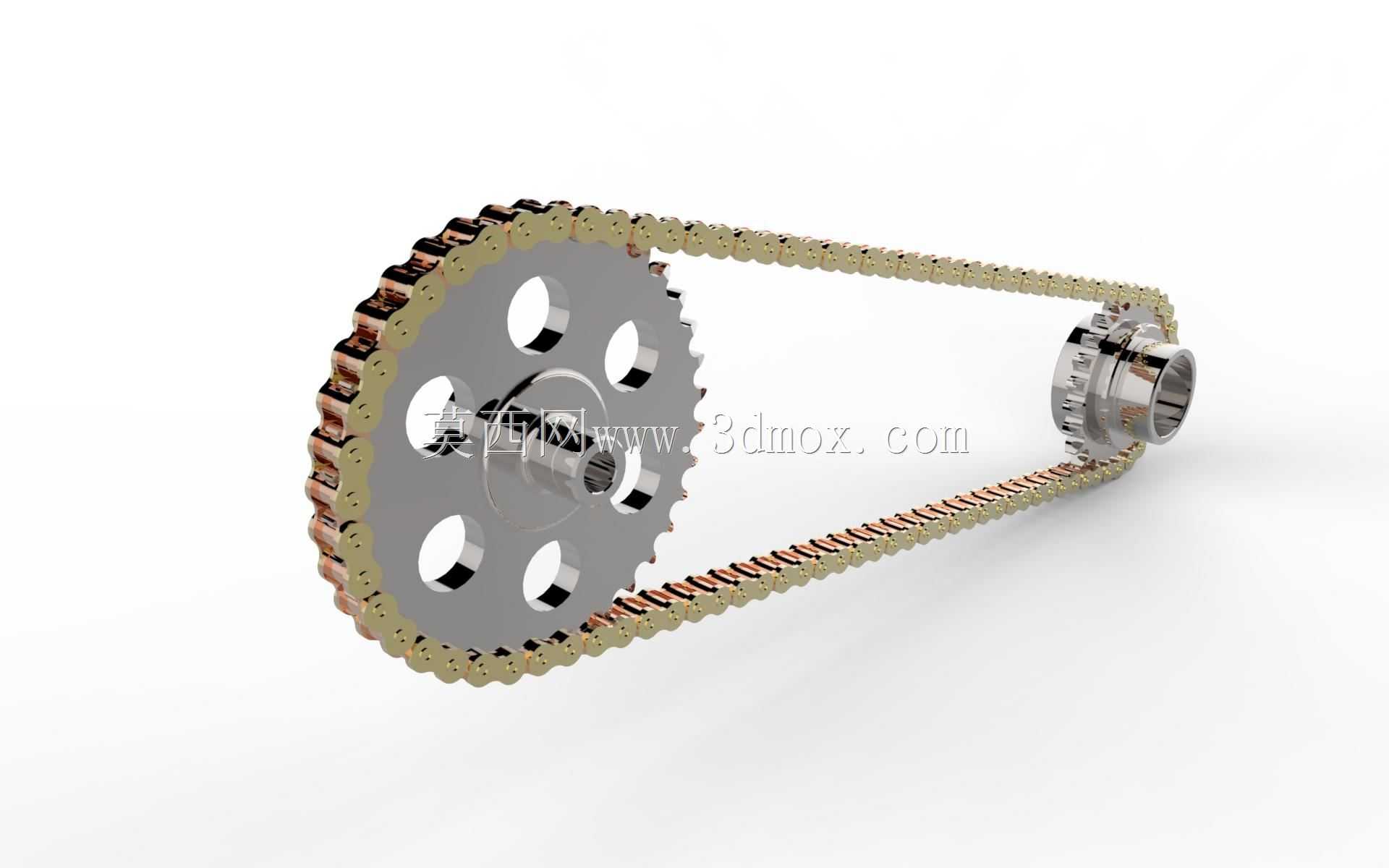

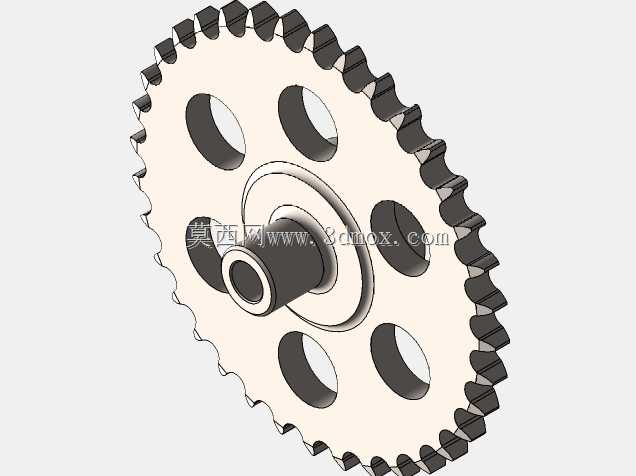

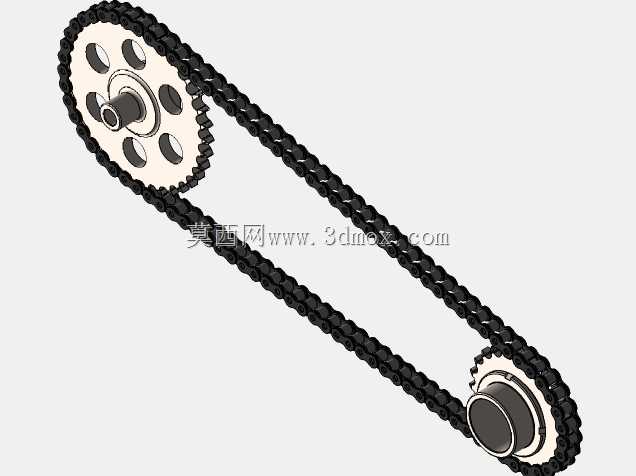

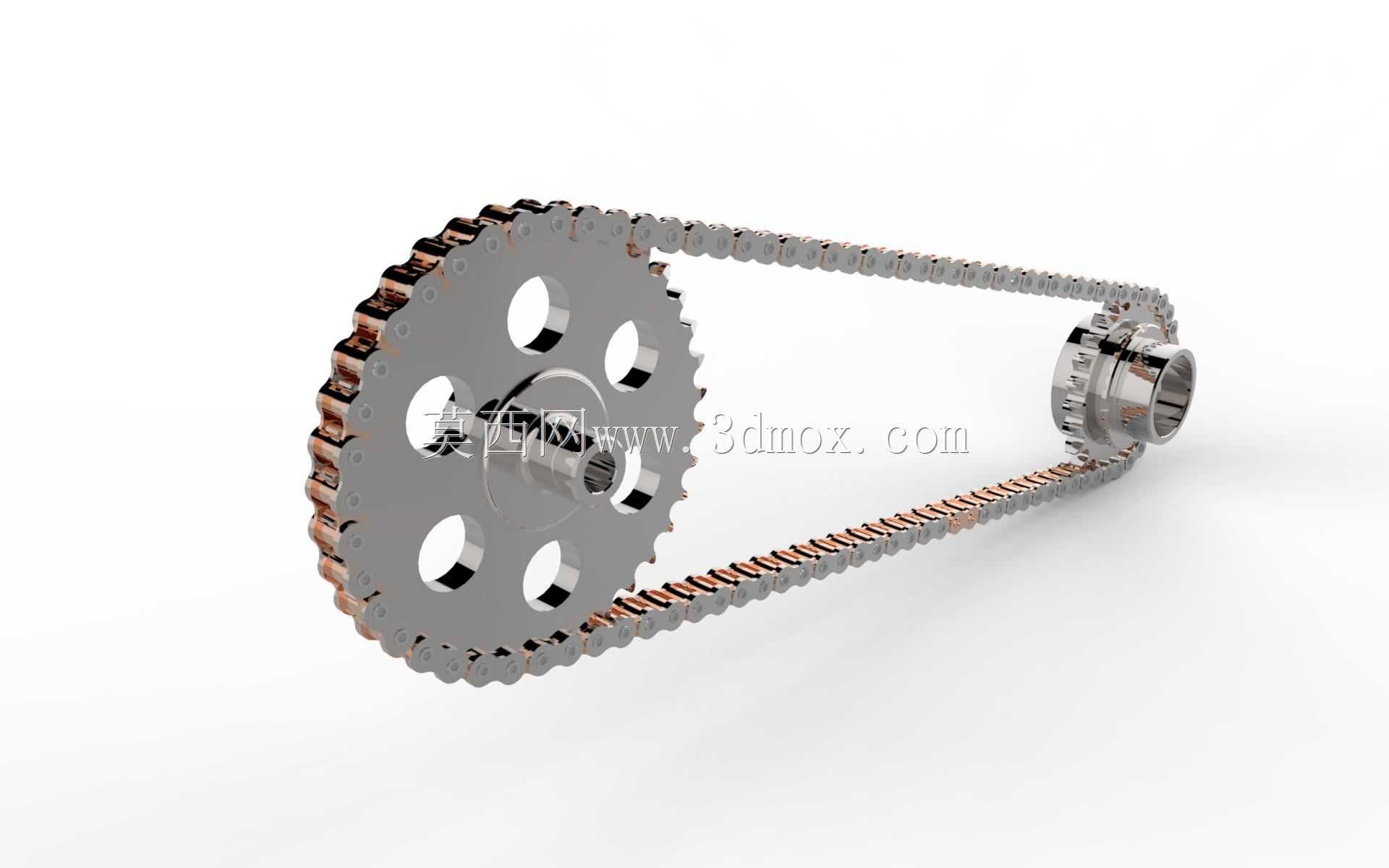

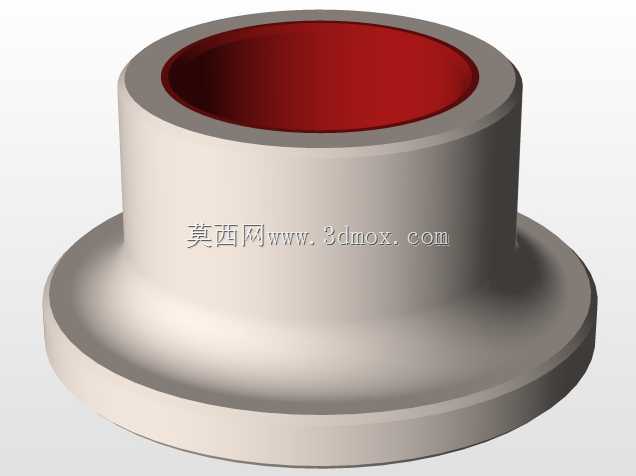

这套链轮链条传动结构是机械传动系统中应用极为广泛的动力传递组件，常见于工业输送设备、摩托动力总成、农业作业机械、轻工自动化生产线等需要精准同步动力传递的场景中，核心作用是在两个轴间距较大的安装位之间，实现稳定的旋转动力传输，相比齿轮传动拥有更灵活的中心距适配能力，相比皮带传动拥有更高的传动精度与扭矩承载上限，不会出现打滑丢转的问题，能够保障动力传递的同步性与可靠性。从功能特性来看，这套传动结构采用标准滚子链条与匹配齿形的链轮配合，大尺寸主动链轮开设了六个均匀分布的减重孔，在不降低轮体结构强度的前提下有效降低了自身转动惯量，减少动力传输过程中的无效能耗，链轮中心设计有标准键槽结构，能够与传动轴通过平键实现周向固定，传递大扭矩时不会出现轴与轮的相对滑动；从动链轮集成了轴套连接结构，可直接配套对应规格的轴承与支撑轴安装，链条采用标准节距的滚子链结构，链节之间铰接灵活，运转过程中与链轮齿槽啮合顺畅，不会出现卡滞、跳齿的问题。在设计思路上，这套结构优先保障了啮合的精准度，链轮齿形按照对应链条节距、滚子直径做了参数化匹配，齿廓曲线经过优化，能够让链条在啮入、啮出轮齿的过程中保持平滑过渡，减少运转过程中的冲击与噪音，同时轮体的厚度、齿根圆角都做了强度校核，能够承受长期交变载荷下的疲劳磨损，避免出现断齿、链板断裂的失效问题。在安装边界上，这套结构适配的两轴中心距可根据链条长度做对应调整，链轮的安装轴径、键槽尺寸均遵循通用机械设计标准，可直接替换同规格的传统传动组件，安装时只需保障两个链轮的端面共面度，避免链条出现偏磨即可快速完成装配，日常维护仅需定期加注润滑脂减少链节与轮齿的磨损，即可实现长期稳定运行，能够适配不同转速、不同扭矩负载的传动需求，在低速重载、高速轻载的传动场景中都能发挥稳定的传动性能。
