紧凑型动力换向传动箱体结构设计

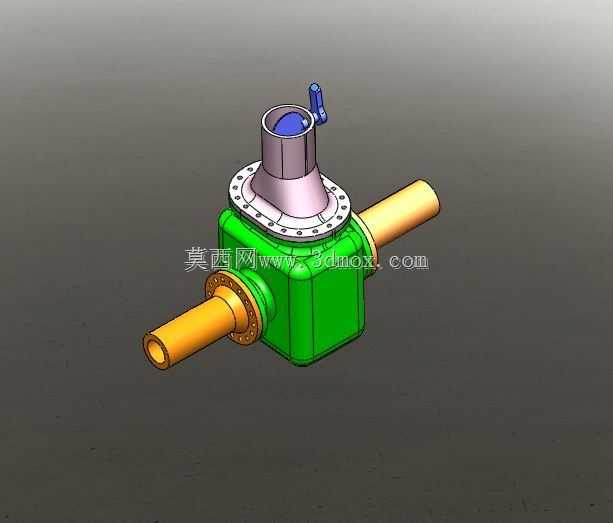

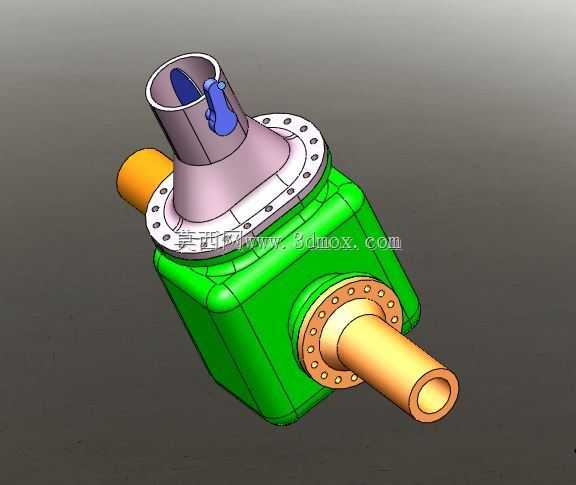

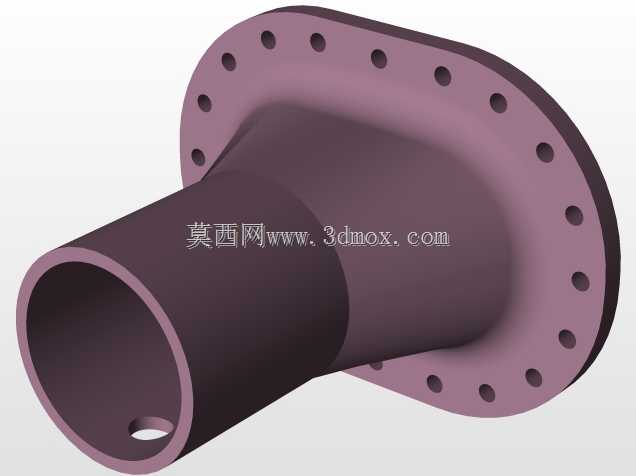

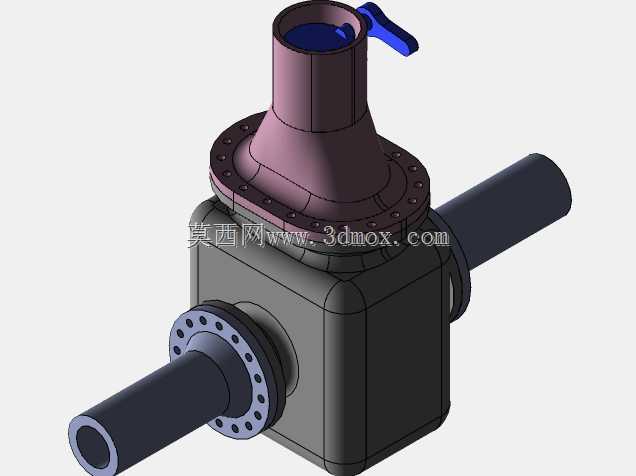

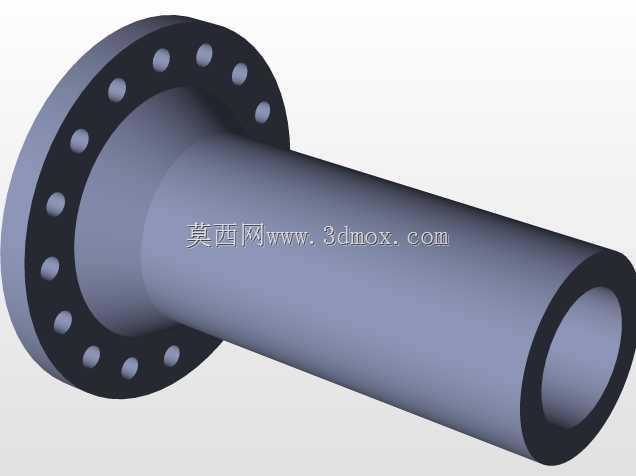

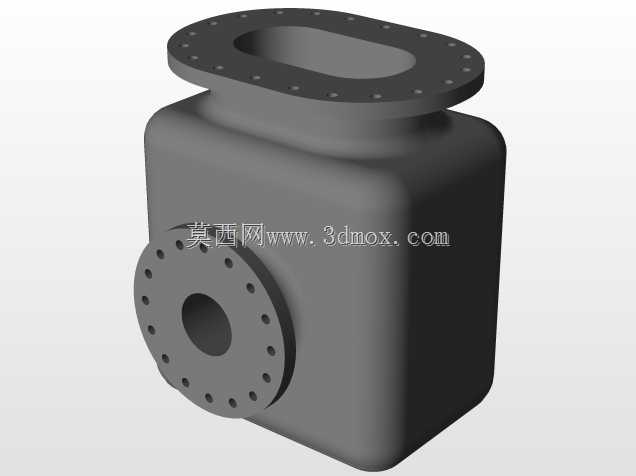

该传动换向结构主要应用于中小功率动力传输场景中，常见于小型工程机械、农用作业设备、专用改装车辆的动力路径切换单元，核心作用是在不改变动力输入轴转向的前提下，完成输出端动力传递方向的90度换向，同时适配不同安装空间的动力接驳需求，解决紧凑安装空间内动力轴线错位、转向不符的传动痛点。从实际用途来看，该结构可承担恒定转速下的扭矩传递任务，输入端与输出端均采用带螺栓孔的法兰连接结构，能够与配套的动力输出端、负载输入端实现刚性同轴连接，保证传动过程中的同轴度与连接强度，避免运转过程中出现连接松脱、偏心振动的问题。顶部设置的拨叉操控结构可实现传动档位的切换或动力通断控制，拨叉外侧设置防护结构避免作业过程中杂物卡滞操控部件，侧置的短轴接口可拓展为辅助动力输出端，为附属作业部件提供动力输出，拓展整体设备的功能适配性。在产品功能特性上，箱体采用一体化铸造成型的壳体结构，壳体外部设置加强筋结构提升整体刚性，既能够承受传动齿轮啮合过程中产生的径向与轴向载荷，也能为内部齿轮、轴系、轴承部件提供密闭的防护空间，避免外界粉尘、水汽进入传动腔造成部件磨损，同时壳体的曲面过渡设计能够在保证结构强度的前提下降低整体自重，减少设备安装后的额外负载。设计过程中优先考虑了紧凑安装边界下的部件布局，将输入轴、输出轴、换向齿轮组、拨叉操控机构进行集成化排布，在有限的箱体空间内完成所有传动部件的合理布置，避免了传统分体式换向结构体积大、安装点位多、密封难度高的问题。外形尺寸上采用近似方形的主体轮廓，三个方向的轴伸长度经过优化，安装时可根据设备空间选择水平或竖直的安装姿态，法兰端面的螺栓孔采用等圆周排布设计，能够适配不同角度的接驳对位需求，无需额外制作转接法兰即可完成安装固定，安装边界预留足够的螺栓操作空间，方便现场安装与后期维护拆卸，轴伸端的直径与法兰定位止口尺寸经过匹配设计，可与同功率等级的通用传动部件直接适配，降低配套选型的难度。
