车载2.2kw直流电压转换装置结构设计

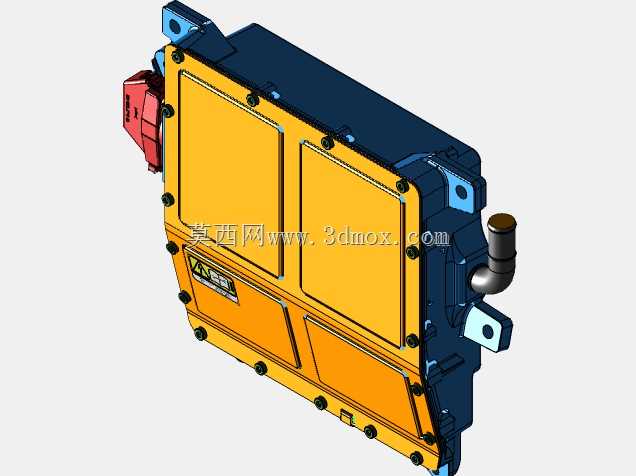

这款直流-直流转换装置主要面向新能源电动汽车的车载供电场景设计，是整车低压供电系统的核心功率部件，承担着将高压动力电池组的高压直流电转换为车载低压用电设备所需稳定低压直流电的核心作用，为整车仪表、车载控制器、照明系统、娱乐影音设备以及各类低压传感器提供持续稳定的供电支持，同时在车辆运行过程中为低压辅助蓄电池补充充电，保障低压用电网络的电压稳定，避免高压回路与低压回路直接连通带来的安全风险，是新能源汽车三电系统中不可或缺的配套功率部件。在功能特性设计上，该装置额定转换功率为2.2kw，能够覆盖常规乘用电动汽车全场景下的低压用电负载需求，外壳采用全密封式结构设计，可有效阻挡车辆行驶过程中遇到的灰尘、泥水侵入，适配车载复杂的安装使用环境，侧面预留的快插式高压接插件与低压信号接插件，能够实现整车装配环节的快速插接，减少装配工序耗时，提升产线装配效率，壳体上集成的通气管路结构可平衡装置内外气压差，避免温度变化导致壳体内出现凝露，保障内部功率器件、电路板的长期运行可靠性。从设计思路来看，整体采用模块化分层布局，内部功率变换单元、控制驱动单元、滤波单元沿壳体纵向分层排布，最大化利用壳体内部空间，在保证功率器件散热面积充足的前提下压缩整体体积，外壳主体采用压铸铝合金材质，既能够为内部元器件提供足够的结构防护强度，又可通过壳体本身直接传导功率器件工作产生的热量，无需额外加装体积庞大的外置散热结构，降低了装置整体重量。在外形与安装边界设计上，装置整体采用方正的盒式结构，壳体边缘延伸出的带孔安装支耳与车身安装支架的孔位完全匹配，安装时可通过螺栓直接固定在车身前舱或底盘的预留安装位上，整体外轮廓无突出的尖锐结构，能够避开周边线束、管路的布置空间，安装支耳的位置设计充分考虑了整车装配时的操作空间，装配人员可直接从正面完成固定螺栓的锁紧操作，侧面的接插件接口朝向统一，方便整车线束的走向布置，避免线束出现过度弯折影响使用寿命，壳体表面的加强筋结构既提升了壳体的抗振性能，可承受车辆行驶过程中产生的持续振动与冲击，又进一步增大了壳体的散热面积，提升装置长时间满负载运行时的散热能力，保障转换效率始终处于稳定区间。
