吉普车能量悬架电机安装固定支座

项目分类:3D模型 发布时间:2021-10-21 ID:331577
  • 吉普车能量悬架电机安装固定支座

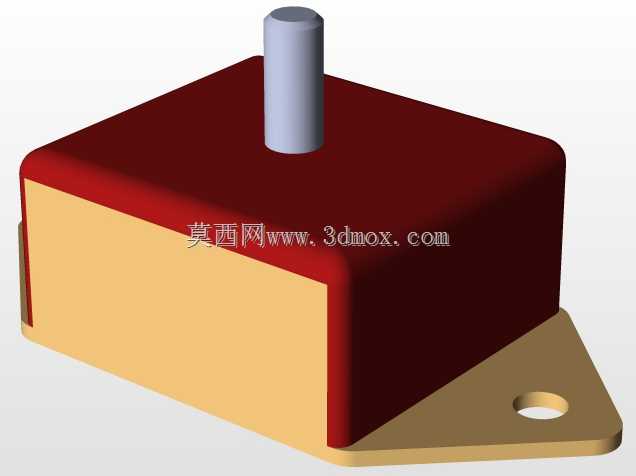

在硬派越野车型的底盘悬架系统中,这类带减震结构的电机安装支座,主要承担能量悬架系统中驱动电机的承载、定位与震动隔离作用,区别于普通刚性安装支架,它直接决定了悬架调节机构的运行稳定性与整车行驶的滤震表现。日常越野场景下,车辆频繁通过交叉轴、炮弹坑、起伏碎石路面时,悬架的动态行程变化幅度大,路面传递的冲击载荷会直接作用在安装点位置,这个支座的结构设计首先要兼顾安装刚性与减震缓冲的平衡,不能因为过度追求缓冲效果导致电机定位偏移,也不能采用完全刚性连接把路面冲击直接传递到电机壳体,造成内部绕组、轴承的早期疲劳损坏。从结构上看,主体采用方形包覆式的减震基体,上部伸出的定位圆柱直接和电机输出端的对接孔位配合,实现径向定位,限制电机工作时的径向窜动;下部延伸出的带安装孔的金属支耳,是和悬架摆臂或者车架安装位的连接接口,安装孔的孔径、支耳的伸出长度、安装面的平面度都严格匹配整车底盘的安装边界,不需要额外做转接件就能直接装配。设计过程中,首先要匹配对应电机的外形轮廓,减震基体的包覆深度要覆盖电机壳体1/3以上的高度,避免车辆大角度倾斜、极限冲击时电机从支座中脱出;上部定位柱的直径公差控制在过渡配合区间,既保证装配时能顺利导入,又不会因为间隙过大出现运行异响。下部的金属安装支耳采用弯折成型结构,安装面和减震基体的底面保持平行,安装孔的中心距严格对应车架上的预装螺栓位置,装配时螺栓穿过安装孔后按规定扭矩锁紧,支耳的厚度经过载荷校核,能承受电机自重加3倍以上冲击载荷下的形变要求,不会出现永久变形。减震基体采用分层结构,外层的硬质包覆层提供足够的支撑刚度,内层的缓冲材质用来吸收电机自身运转产生的高频震动,同时过滤路面传递过来的低频大振幅冲击,避免两种震动频率叠加产生共振,放大车内的噪音与震动感。实际装车应用中,这个支座的安装位置处于悬架的活动段附近,日常行驶中会持续暴露在泥水、砂石、温差变化的环境里,所以外露的金属支耳表面做了防锈处理,减震材质也选用耐老化、耐油污的配方,避免长期使用后出现材质硬化、开裂,失去缓冲效果。在做结构匹配的时候,还要考虑周边部件的运动边界,支座的整体外形不能和悬架跳动时的减震器、摆臂、传动半轴产生运动干涉,方形主体的棱角都做了圆角过渡,一方面避免应力集中造成结构开裂,另一方面也防止装配、维修过程中棱角割破周边的线束护套、橡胶防尘套。定位柱的高度刚好匹配电机安装座的孔深,不会因为过长顶到电机内部结构,也不会因为过短导致定位失效,柱体顶端做了倒角处理,装配时能快速对准孔位,提升线下装配的效率。安装支耳上的安装孔采用光孔设计,装配时配合防松垫圈使用,能适应车辆长期震动下的防松要求,孔位边缘做了沉台处理,避免螺栓锁紧时垫圈压伤支耳表面的防锈层,降低后期锈蚀的概率。这类支座的设计核心是在有限的安装空间里,同时实现定位精度、承载能力、减震性能三者的平衡,不能为了提升某一项性能而牺牲另外两项,比如如果把减震材质做的过软,虽然滤震效果更好,但电机在加减速、悬架动态调节时会出现过大的位移,影响能量回收或者主动悬架调节的响应精度;如果减震材质过硬,又起不到隔震作用,电机的运转震动会直接传递到车架,降低驾乘舒适性,同时长期震动也会导致电机连接螺栓松动、内部电子元件虚接等故障。在三维建模过程中,需要重点核对安装面的平面度公差、定位柱的同轴度、安装孔的位置度,这些形位公差直接影响最终的装配效果,同时要预留出缓冲材质的压缩量空间,避免螺栓锁紧后减震基体被过度压缩,失去应有的缓冲行程。
