梅森A15QS100半导体保护熔断器结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:331580
  • 梅森A15QS100半导体保护熔断器结构设计
  • 梅森A15QS100半导体保护熔断器结构设计

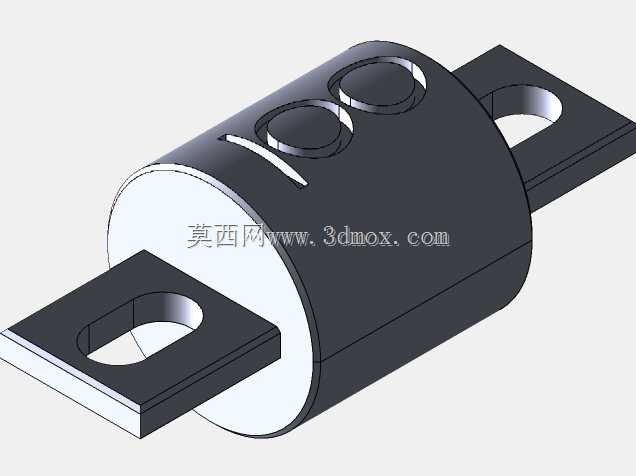

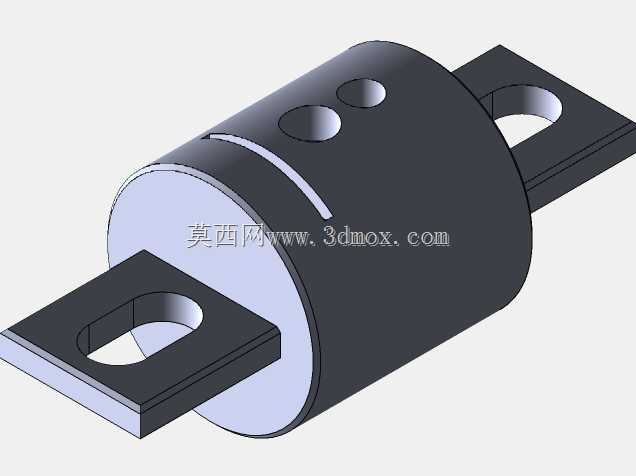

在大功率整流设备、新能源动力电池回路、工业电化学整流系统这类场景里,半导体器件的过流耐受能力远低于传统配电元件,一旦出现短路或者过载冲击,毫秒级的大电流就可能击穿二极管、IGBT这类核心功率器件,造成整台设备的核心部件报废,这类场景下就需要专门适配半导体保护特性的熔断器来做回路的最后一道保护屏障。这款熔断器的核心设计目标,就是匹配100A额定电流下150V交直流回路的保护需求,其分断能力可以达到100kA的交直流短路电流,能够在短路电流上升到峰值之前快速熔断切断回路,避免半导体器件因为过流热积累发生击穿损坏。从结构设计来看,这款熔断器采用圆柱型主体加两侧平板安装脚的结构,主体外壳采用高强度绝缘耐温材料封装,内部填充专用灭弧介质,能够在熔断瞬间快速冷却熄灭电弧,避免分断过程中出现电弧飞弧或者持续燃弧的问题。两侧的安装接脚采用平板开孔设计,安装时可以直接通过螺栓固定在母排或者设备接线端子上,不需要额外的转接座,能够有效降低接触电阻,减少大电流工况下接头发热的问题。主体圆柱侧面设置的两个工艺孔,是生产过程中用于内部熔体定位、填充灭弧材料的工艺结构,同时也可以作为安装后的对位参考标记,方便运维人员确认安装方向是否正确。从安装边界来看,这款熔断器的物理尺寸适配传统FWA样式熔断器的安装位,安装孔位间距、接脚厚度都和同规格传统产品保持一致,在旧设备替换或者同规格选型时,可以直接完成互换,不需要重新调整母排开孔位置或者安装空间,能够大幅降低设备改造成本。在实际选型应用中,这款熔断器主要针对重负载工况下的半导体设备保护,比如电化学整流电源、电动汽车动力电池回路、大功率充电设备、工业变频传动系统这类场景,这类场景的负载特性是正常工作电流波动大,短路时电流上升速率快,普通配电熔断器的熔断特性无法匹配半导体器件的热耐受曲线,容易出现器件已经击穿但熔断器还未动作的问题,而这款熔断器的I-t特性专门针对半导体器件的热容量做了匹配,能够在器件耐受极限内完成回路分断。设计过程中需要重点考虑的几个点,首先是熔体的结构设计,要保证在额定电流下长期工作不发生误熔断,同时在过载或者短路时能够快速响应,熔体的材质、狭颈数量、散热结构都经过反复的分断测试验证,确保不同电流等级下的动作时间符合保护要求;其次是外壳的绝缘和耐爆性能,分断100kA短路电流时内部会产生瞬间的高压和高温,外壳需要有足够的机械强度承受内部压力,同时不会出现开裂或者绝缘击穿的问题;最后是接脚的导电性能,接脚采用高导电率的铜材表面做镀覆处理,既保证导电能力降低接触损耗,也能提升抗氧化能力,延长产品在恶劣工况下的使用寿命。在三维建模过程中,需要重点还原安装接脚的开孔尺寸、接脚间距、主体圆柱直径这些关键安装尺寸,确保模型导入设备整体装配时,不会出现和周边母排、绝缘件、结构件的干涉问题,同时侧面的工艺孔、外壳的分模线这些细节结构也需要准确还原,方便后续做装配干涉检查和运维模拟的时候能够和实物保持一致。对于结构设计人员来说,在做配电回路或者功率单元设计时,选用这类熔断器需要预留足够的安装空间,保证熔断器周边有足够的安全爬电距离,同时接脚的固定螺栓需要按照规定扭矩锁紧,避免大电流下接触不良引发过热问题;在做设备三维布局时,要注意熔断器的安装方向,尽量让主体圆柱的轴线和母排走向保持一致,减少接脚处的应力集中,同时要预留出后期更换熔断器的操作空间,不需要拆解周边其他部件就可以完成拆装作业。
