特斯拉二代车载充电器三维扫描数模

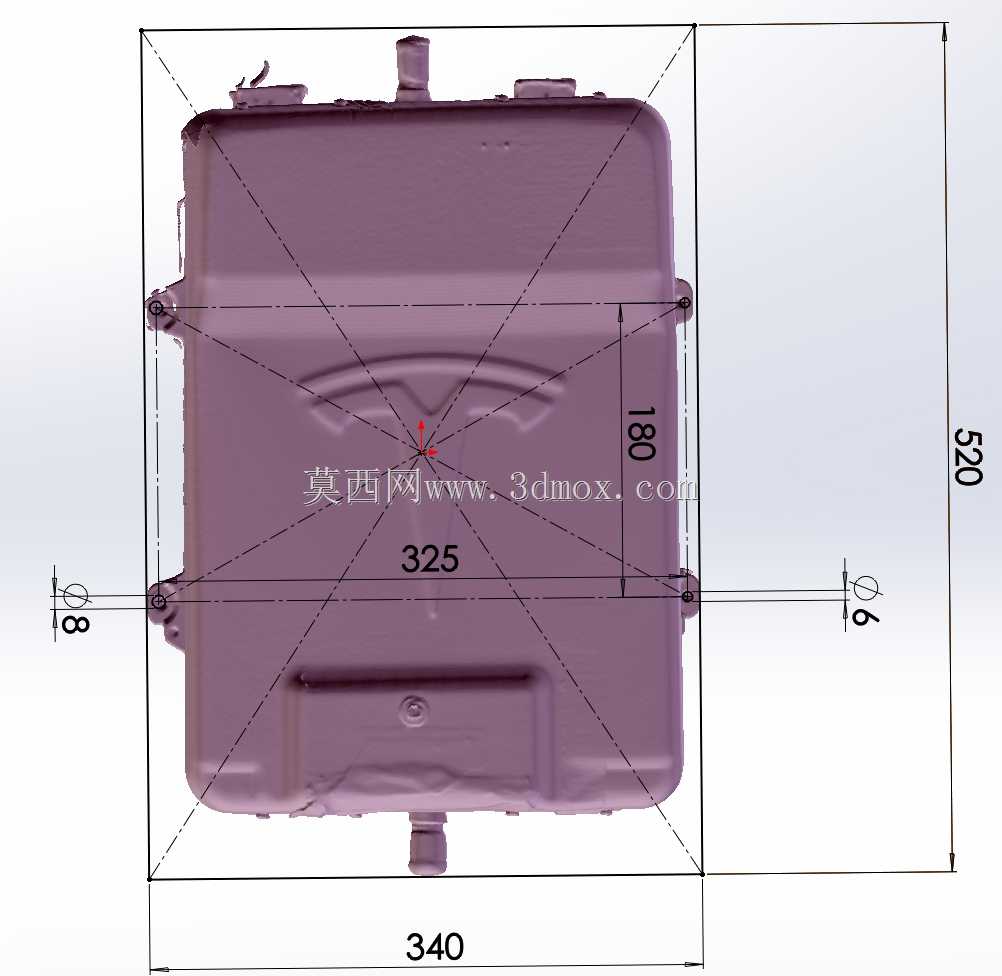

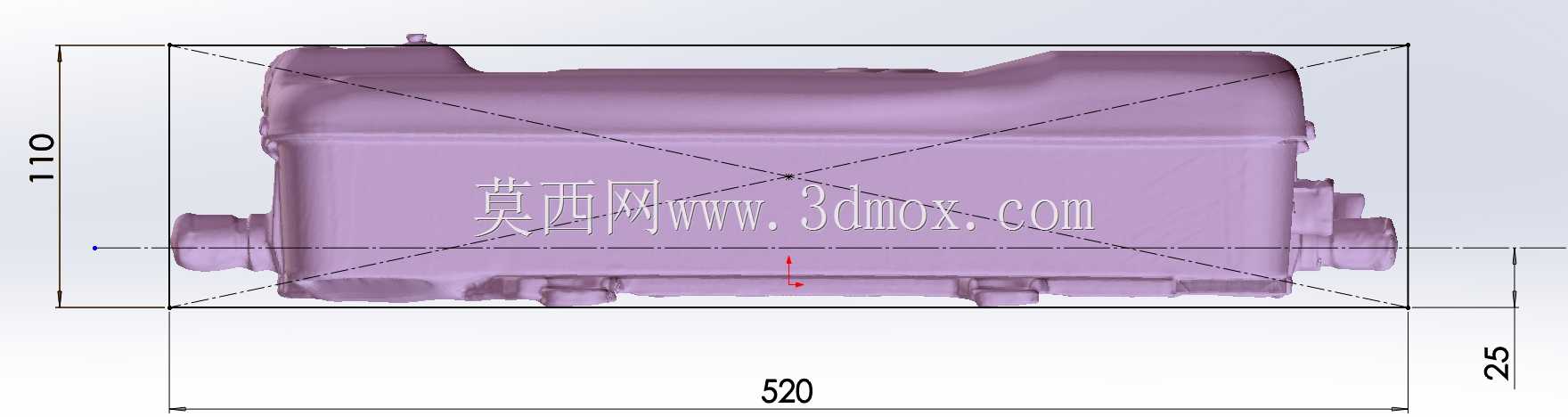

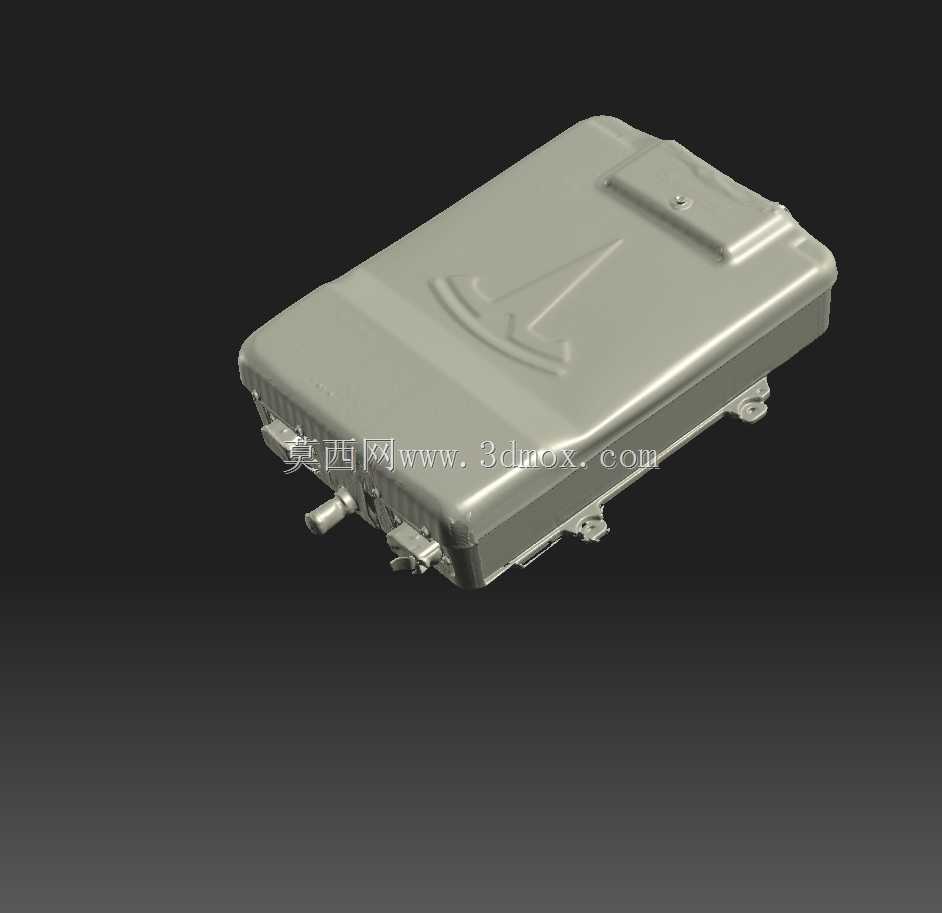

在新能源汽车售后维修、改装适配以及零部件逆向开发场景中，精准的车载充电机三维数模是结构匹配、安装位校核的核心基础资料，这份通过实件三维扫描获取的特斯拉二代车载充电器数模，完整还原了实物的外形轮廓、安装点位与接口特征，可直接用于改装支架设计、替换件开发、整车电器舱布局校核等工程场景。车载充电机作为新能源汽车交流充电环节的核心功率部件，承担着将外部电网输入的交流电转换为动力电池可接收的直流电的核心功能，同时需要在车辆行驶过程中耐受舱内振动、温度交变、灰尘溅水等复杂工况，因此其外壳结构的强度、安装固定的可靠性、接口位置的防护设计都直接影响部件的使用寿命与工作稳定性。从扫描数模呈现的结构特征来看，该款充电机采用封闭式方形壳体设计，壳体表面设置有加强筋结构，既能够提升壳体的抗形变能力，避免车辆长期行驶振动导致壳体开裂，也可以增加壳体的散热面积，辅助内部功率元件工作时的热量散出。壳体侧边预留的固定耳位带有安装孔位，数模中完整还原了安装孔的相对位置与凸台高度，在做安装支架设计时，可以直接提取孔位坐标做匹配设计，不需要反复测量实件尺寸，能够大幅缩短改装件、替换件的开发周期。从尺寸边界来看，该充电机主体轮廓长度为325mm，宽度为180mm，侧边接口的突出尺寸分别为8mm与9mm，在做整车电器舱布局校核时，可以直接将数模导入装配环境，校验其与周边线束、冷却管路、其他电器部件的安全间隙，避免出现安装干涉问题。不同于正向设计的参数化数模，三维扫描获取的数模完整保留了实件的所有细节特征，包括壳体表面的标识凹槽、接口处的密封台阶、固定耳位的倒角细节，这些特征在做逆向建模、密封件匹配设计时都具备很高的参考价值。在实际工程应用中，这类扫描数模还可以用于维修场景的故障排查，通过将故障件的扫描数据与标准数模做对比，可以快速识别壳体形变、安装位错位等问题，提升故障诊断的效率。对于从事新能源汽车改装、零部件开发的结构工程师而言，这类基于实件扫描的高精度数模，能够省去大量的实件测绘时间，避免人工测量带来的尺寸误差，尤其是在做非公开车型的零部件适配开发时，高精度扫描数模是保障部件匹配度的核心参考依据。该充电机的壳体采用上下扣合的结构设计，数模中完整呈现了扣合边的轮廓特征，在做替换壳体开发时，可以直接依据扣合边的尺寸做密封槽设计，保障替换件的防护等级能够达到原厂部件的要求。壳体上的接口位置凸台结构，也在扫描数模中得到了完整还原，设计配套的线束插头固定支架时，可以直接匹配凸台的外形尺寸，保证线束固定的可靠性，避免车辆行驶过程中线束晃动导致的接口松动、接触不良等问题。
