Elcon6.6kw车载蓄电池充电器结构设计

在新能源商用车、乘用电动车的车载供电体系里，车载充电机是交流补能链路里的核心执行部件，本次呈现的Elcon 6.6kw规格充电机，主要适配纯电车型的车载铅酸、磷酸铁锂低压辅助蓄电池的补能需求，也可兼容部分高压平台的预充回路供电场景，常见于物流电动车、场地作业电动车、低速电动乘用车的前舱电气舱安装位，部分改装类电动工程车辆也会选用该功率段的充电机作为标配补能部件。

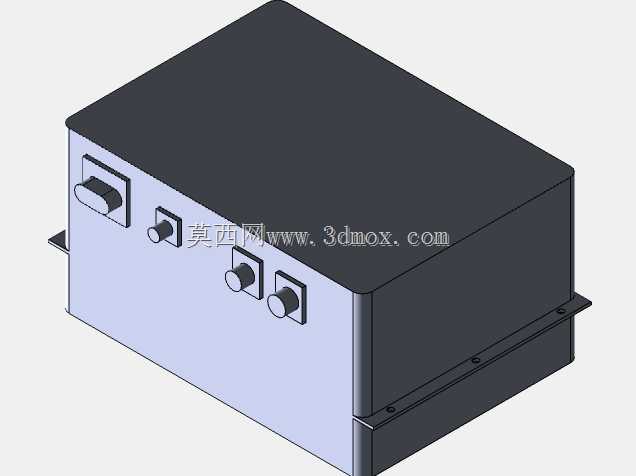

从实际使用场景来看，这类充电机需要长期承受车辆行驶过程中的振动、温湿度交变、路面扬尘侵入等复杂工况，因此结构设计上首先考虑了壳体的防护性能，整体采用上下扣合的钣金壳体结构，上盖为平整冲压盖板，下壳体带翻边安装耳，安装耳上预留的固定孔位可直接适配车型前舱的标准安装支架，安装边界预留了足够的走线空间，侧面的接插件全部采用侧向出线布局，避免车辆行驶过程中积水顺着线缆流入接插件内部引发绝缘故障。

功能接口布局上，壳体侧面依次排布了交流输入接插件、直流输出接插件、通讯调试接口、状态指示灯触发按钮以及手动复位开关，不同接口的外形尺寸做了防呆差异化设计，装配过程中不会出现错插的问题，每个接口周边都做了局部凸台结构，接插件装配后凸台可以贴合接插件的密封胶圈，提升接口位置的防护等级。壳体内部预留了功率板、控制板、EMC滤波模块的安装柱位，功率器件对应的上盖位置预留了散热接触平面，可直接贴装导热垫将热量传导至壳体上盖，借助金属壳体的大面积平面实现被动散热，省去了额外的散热风扇结构，降低了长期运行的故障点，也能更好的适应多尘的车载使用环境。

设计思路上优先平衡了结构强度与整机重量，壳体板材选用冷轧钢板做喷塑处理，在保证抗振动冲击强度的前提下，尽可能压缩壳体的冗余壁厚，整机外形为规整长方体，边角做了小圆角过渡，既避免了装配过程中锐边划伤操作人员，也能在电气舱内紧凑布局时减少与周边线束、部件的干涉。上下壳体的连接采用周边均布的螺丝固定，螺丝孔位全部做了内凹沉台设计，装配后螺丝头不会突出壳体平面，不会影响整机在狭小安装空间内的推入就位。

从安装适配性来看，该充电机的安装耳位于壳体两侧下部，安装孔间距符合车载电气部件的通用安装尺寸规范，不需要额外设计转接支架即可适配多数现有电动车型的充电机安装位，整机的高度尺寸控制在合理范围内，不会与前舱盖、周边的保险盒、线束支架产生空间干涉。接线完成后，所有线缆可顺着壳体侧面的走线槽固定，不会在车辆振动过程中与壳体锐边产生摩擦破损。

实际装车运行过程中，该充电机可在车辆交流充电时自动完成辅助蓄电池的电压检测、补能流程，也可在高压系统上电后通过DC回路维持辅助蓄电池的电量平衡，侧面的复位开关可在充电机触发过流、过温保护后手动恢复工作状态，不需要拆解壳体即可完成操作，降低了售后维护的难度。通讯接口可对接整车BMS系统，实时上传充电状态、故障代码，便于整车控制器统筹管理车载电气系统的工作状态。

结构建模过程中，所有接插件的安装位都按照实际供应商提供的尺寸图纸做了精准对位，壳体的折弯止口、扣合间隙都按照钣金加工的常规公差做了预留，确保生产加工时上下壳体可以顺利扣合，不会出现装配间隙不均、螺丝孔位错位的问题。内部的PCB安装柱高度根据功率器件的高度做了差异化设计，避免功率器件与上盖之间出现间隙过大导致导热不良，或是间隙过小挤压器件引发损坏的问题。
