周转塑料盒注塑成型模具结构设计

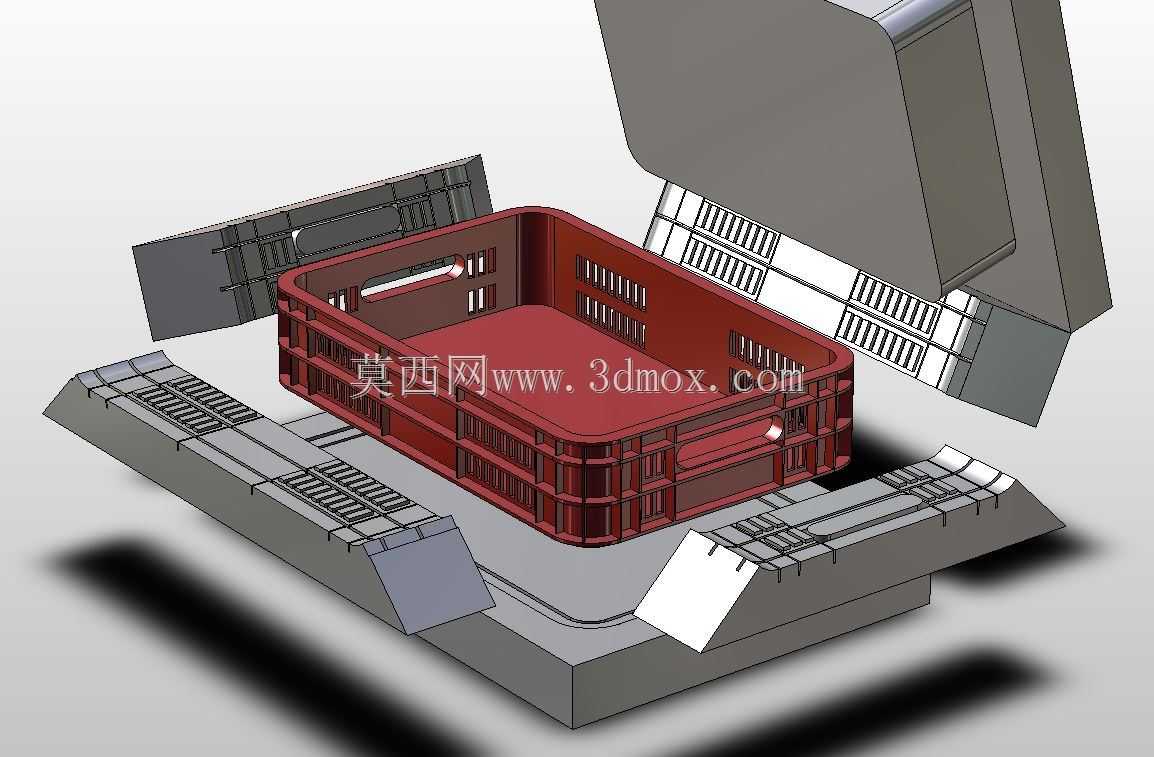

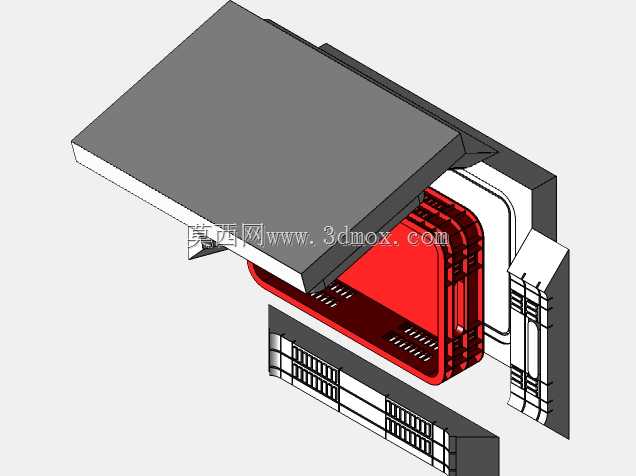

这套模具对应生产的是带加强筋结构的镂空周转塑料盒，这类塑料盒广泛应用在生鲜仓储转运、工业零部件收纳、商超货品陈列、生鲜果蔬配送等场景，日常使用中需要兼顾堆码承重能力、通风透气性能与抗摔耐造的使用特性，因此模具的结构设计完全围绕成品的使用需求展开。从模具的整体结构来看，采用了多面侧向抽芯的开模布局，因为塑料盒的侧壁带有多组长条镂空通风槽、侧边握持把手槽以及外壁加强筋结构，这些侧向的凹凸特征无法通过前后模直接开模脱出，因此四个方向都设置了独立的滑块抽芯机构，开模时斜导柱会带动侧向滑块先完成横向抽离，完全脱离塑料盒侧壁的倒扣与槽位结构后，再通过顶出机构将成品从型芯上平稳顶出，避免顶出过程中出现侧壁拉伤、变形甚至顶白的缺陷。模具的型芯部分完全复刻塑料盒的内部型腔结构，表面做了对应加强筋的凹槽设计，注塑成型后塑料盒内壁与外壁的纵横加强筋可以大幅提升盒体的结构强度，在满载堆码时能够均匀分散上层载荷，避免盒体出现侧壁鼓胀、底部塌陷的问题，满足周转场景下反复堆叠使用的强度要求。模具的型腔部分对应塑料盒的外表面，边缘做了圆角过渡处理，避免成品出现锐边划伤操作人员的问题，同时浇口位置设置在盒体底部的非外观面，采用侧浇口进料的方式，能够让熔融塑胶在型腔内的流动更平稳，减少熔接痕、缺胶、气泡等注塑缺陷的产生，保证盒体侧壁镂空结构的成型完整性。整套模具的安装边界适配常规卧式注塑机的装模尺寸，模架采用标准模胚加工，导柱导套做了高精度配合，保证反复开模合模过程中的定位精度，避免出现飞边、错模的问题；冷却水道围绕型芯与型腔均匀排布，能够在注塑保压完成后快速均匀带走热量，缩短成型周期，提升生产效率，同时避免冷却不均导致的盒体翘曲变形问题，保证成品的尺寸精度符合周转使用的装配与堆码要求。滑块的抽芯行程经过精准计算，既保证完全脱出侧壁倒扣结构，又不会因为行程过大造成模具体积冗余，顶出机构采用多顶杆均匀分布的布局，顶出力作用在盒体的加强筋位置，避免顶出时顶穿盒壁或者留下明显的顶出痕迹，保证成品的外观质量与结构完整性。
