带成型瓶样的吹塑模具分体结构设计

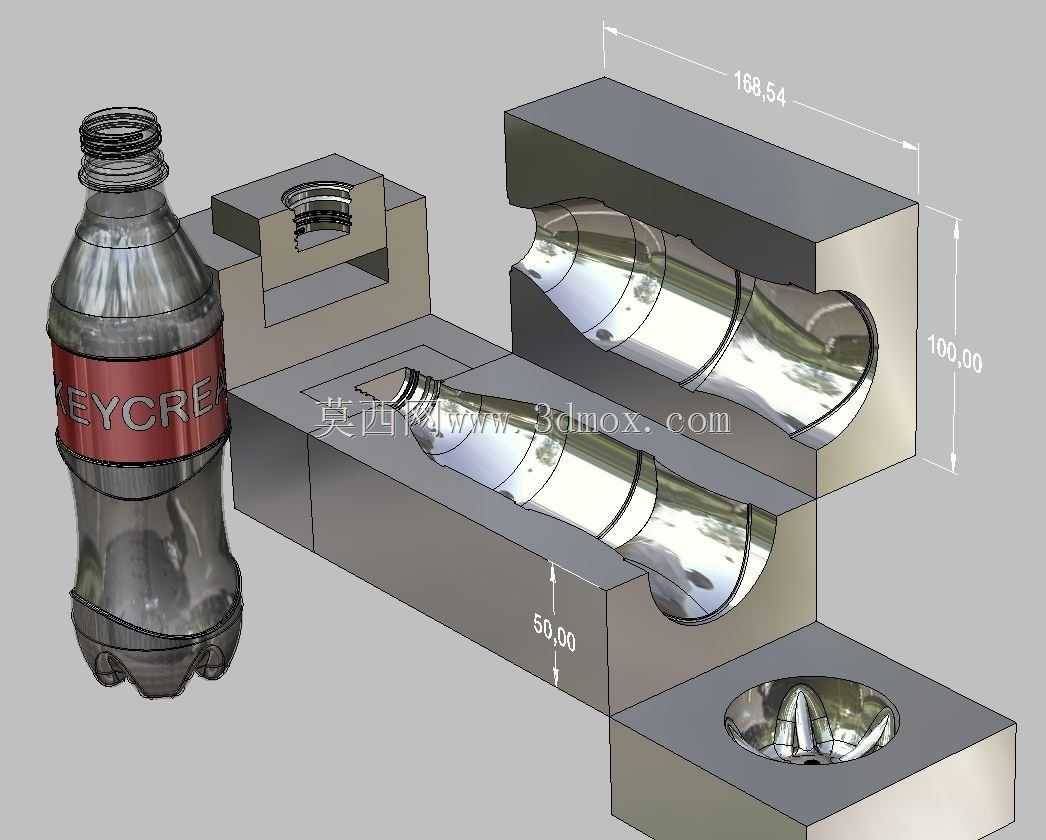

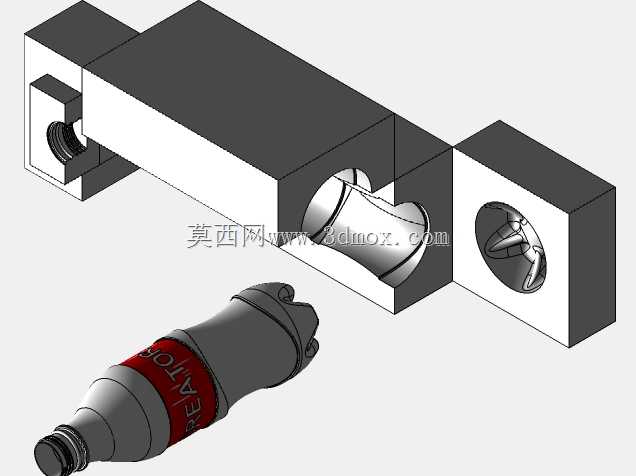

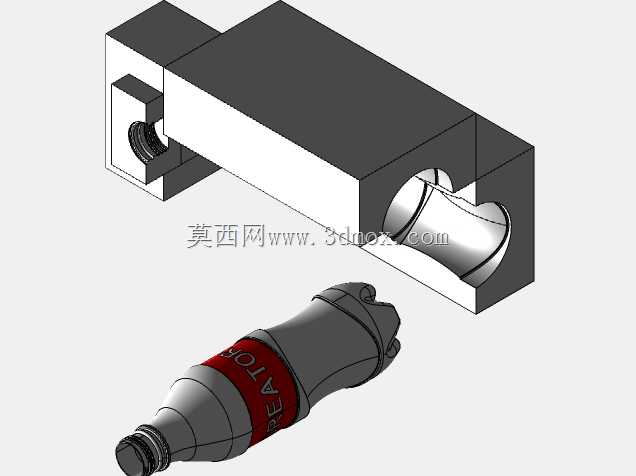

这套模具是针对PET材质碳酸饮料瓶开发的吹塑成型工装，主要应用于饮品包装生产环节的瓶坯吹制成型工序，适配常规旋转式吹瓶设备的安装工位，可完成带底部防滑凹陷、标准螺纹瓶口的饮料瓶一次性成型作业。整套模具采用哈夫式分体结构设计，由左右半模、底部镶块、瓶口成型镶件四个核心部分组成，合模后可形成完全贴合瓶身轮廓的封闭型腔，开模时左右半模沿分型面横向滑移，底部镶块配合顶出动作即可顺利脱出成型后的瓶体，避免瓶身曲面、底部凹槽位置出现脱模卡滞、刮伤瓶壁的问题。模具型腔表面做了镜面抛光处理，可保证吹制出的瓶体外壁光滑无合模线毛刺，无需后续额外打磨工序即可直接进入灌装、贴标生产流程；瓶口位置单独设置了可拆卸的镶块结构，当更换不同牙口规格的瓶型时，仅需更换对应镶块即可适配，无需重新加工整套模架，大幅降低多规格瓶型的生产换模成本。从结构尺寸来看，整套合模状态下的模架长度为168.54mm，合模总高度为100.01mm，底部镶块的突出安装高度为50mm，可直接适配常规小型吹瓶机的模架安装槽位，无需额外调整设备的开合模行程参数。设计过程中针对瓶身的曲面弧度做了均匀的壁厚补偿，在瓶身贴标区域预留了0.2mm的壁厚余量，保证吹塑过程中该区域的塑料延展均匀，避免出现瓶身局部过薄导致的承压不足问题；底部的花瓣形防滑凹陷位置做了圆弧过渡处理，既保证成型后瓶底的站立稳定性，也避免吹塑时应力集中导致的底部开裂问题。这套模具的结构设计充分考虑了饮品包装生产的快节奏换产需求，分体式的镶件结构可快速完成磨损件更换，型腔的流道设计配合吹瓶机的高压气路可保证瓶体各位置的成型精度，成型后的瓶体可直接适配标准口径的瓶盖密封，满足碳酸饮品的承压灌装、运输堆叠的使用要求。
