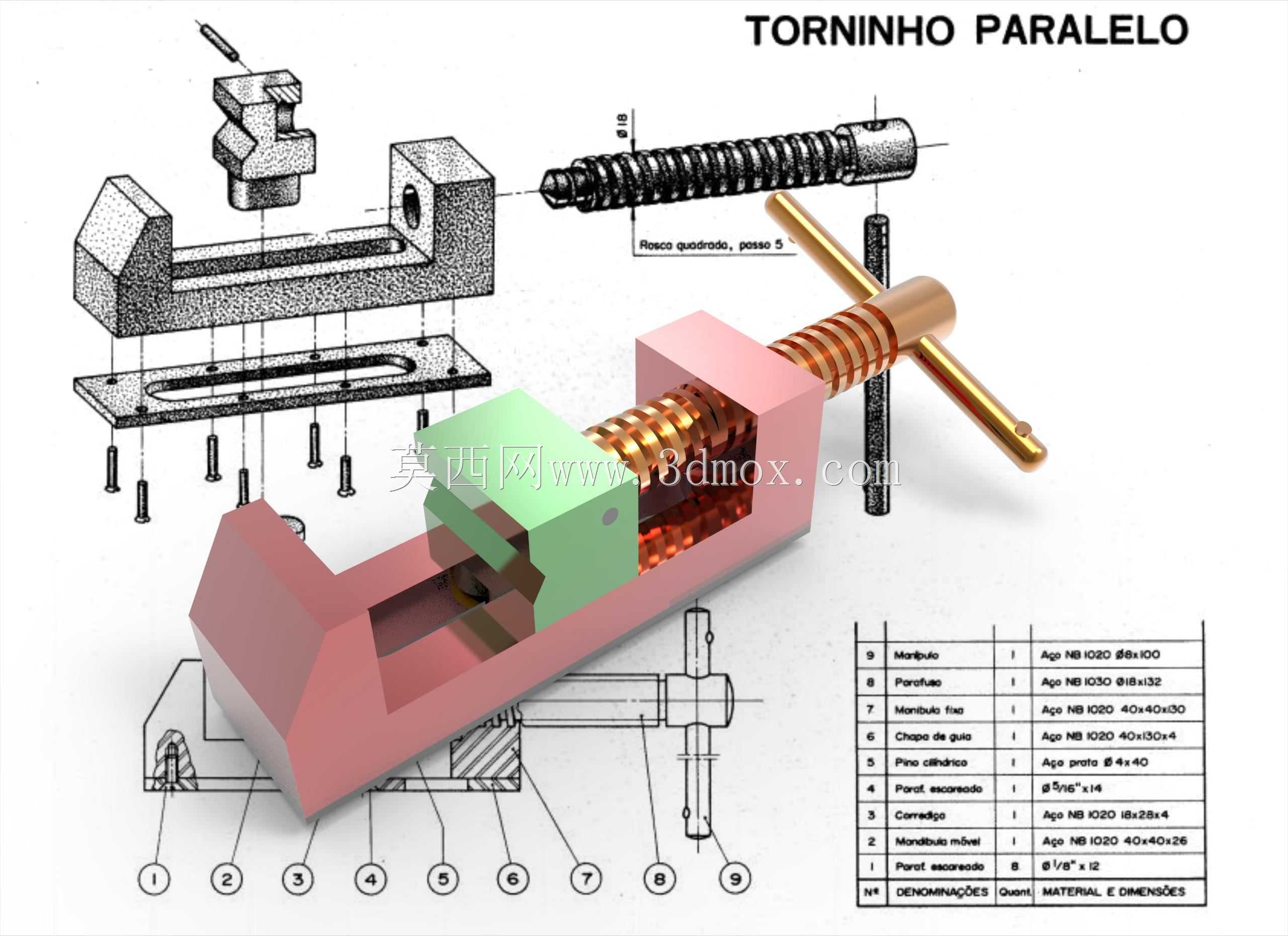

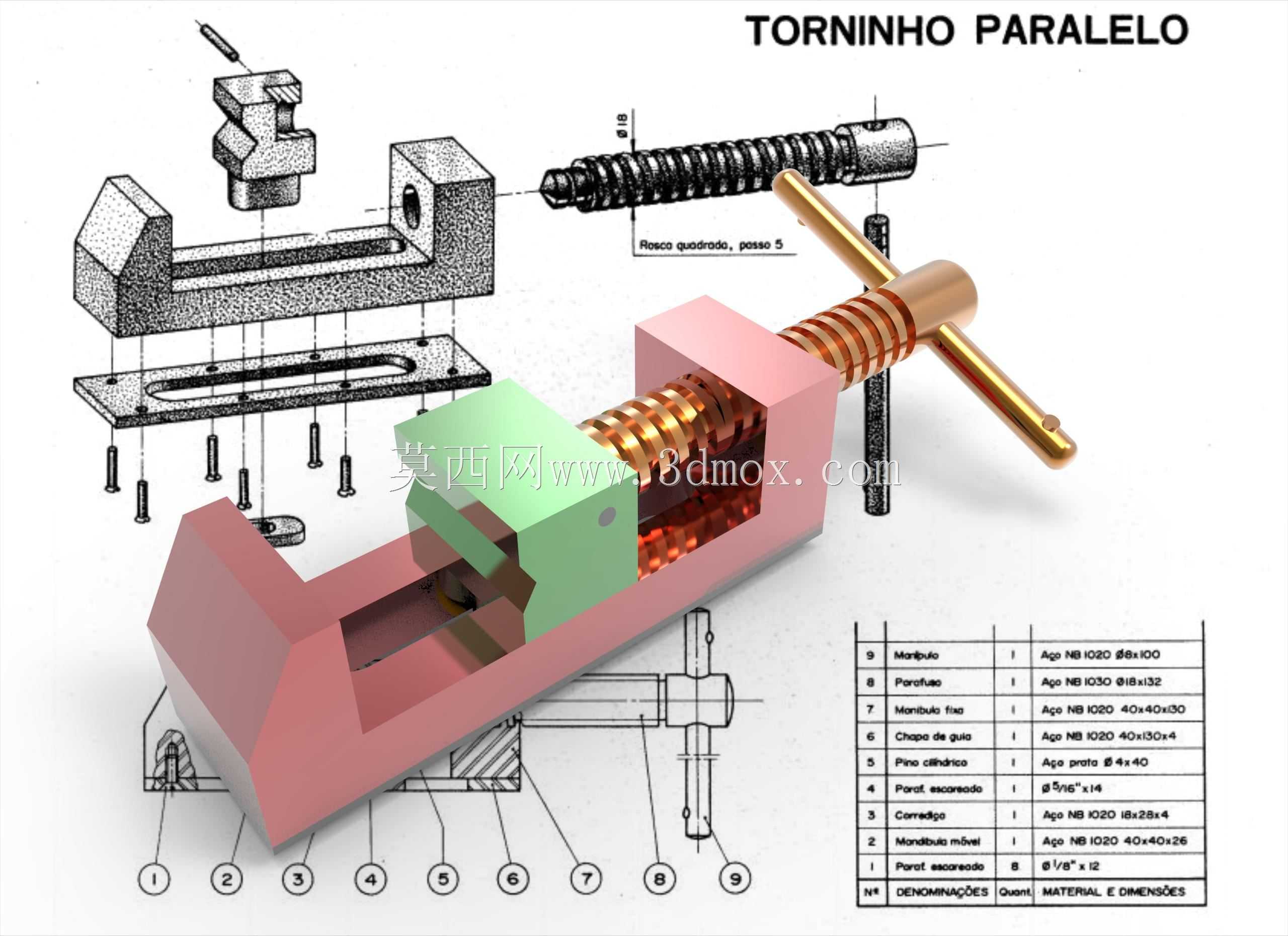

平行式台虎钳装配结构三维设计

这款平行式台虎钳是机械加工、钳工装配、维修作业场景中极为常用的工装夹持部件，主要安装在钳工工作台、机床配套工作台面上，用于稳固夹持待加工的金属工件、塑料件或小型装配组件，为锯削、锉削、錾削、钻孔攻丝、零件修配等工序提供可靠的装夹定位，避免作业过程中工件移位影响加工精度或引发安全隐患。从功能特性来看，该虎钳采用平行夹紧结构设计，活动钳身与固定钳身的导轨配合面经过精度适配，夹持过程中钳口始终保持平行状态，可适配不同厚度的规则工件夹持，不会出现夹持偏斜、工件翘起的问题；核心传动采用梯形螺纹丝杆结构，具备传动平稳、自锁性强的特点，转动摇臂即可带动活动钳身沿导轨平稳滑移，夹紧后可依靠螺纹自锁特性保持夹持力，无需额外锁止结构即可承受常规锉削、敲击类作业的外力冲击，钳口位置预留了可更换钳口板的安装位，可根据作业需求更换光面、齿面或软质钳口，避免夹伤精加工工件表面。在设计思路上，该装配结构完全遵循工装夹具的实用性与易维护性原则，整体拆分为固定钳座、活动钳身、夹紧丝杆、传动螺母、摇臂、钳口板、固定销、连接螺栓等独立部件，各部件之间的装配关系清晰，丝杆与螺母的配合间隙、钳身与导轨的滑动间隙都预留了合理的公差范围，既保证滑动顺畅无卡滞，又避免间隙过大导致夹持精度下降；固定钳座底部设计了与工作台连接的安装孔位，可通过螺栓直接固定在工作台台面，也可适配旋转底座实现360度角度调整，满足不同角度的加工作业需求。从安装边界与尺寸适配来看，该虎钳整体结构紧凑，固定钳座的底面为平整安装基准面，安装时无需额外加工复杂适配结构，常规钳工工作台预留的通用安装孔位即可完成固定；钳身最大开口尺寸覆盖日常小型零件加工的绝大多数需求，夹持深度可满足常规小型工件的全深度夹持，整体外形不会占用过多工作台操作空间，摇臂的转动半径经过合理设计，操作时不会与台面上其他工具、工件产生干涉，丝杆伸出端的长度经过优化，最大开口状态下丝杆也不会从螺母中脱出，同时预留了足够的润滑维护空间，日常使用时可直接向丝杆配合面、导轨滑动面加注润滑油，无需拆解整体结构即可完成日常保养。
