车辆传动用空心轴梁结构设计

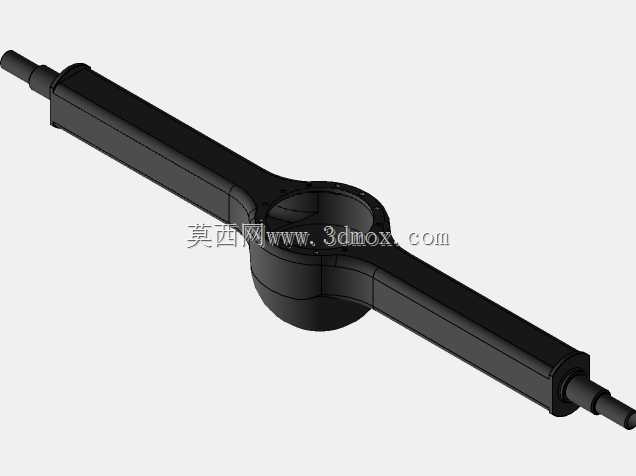

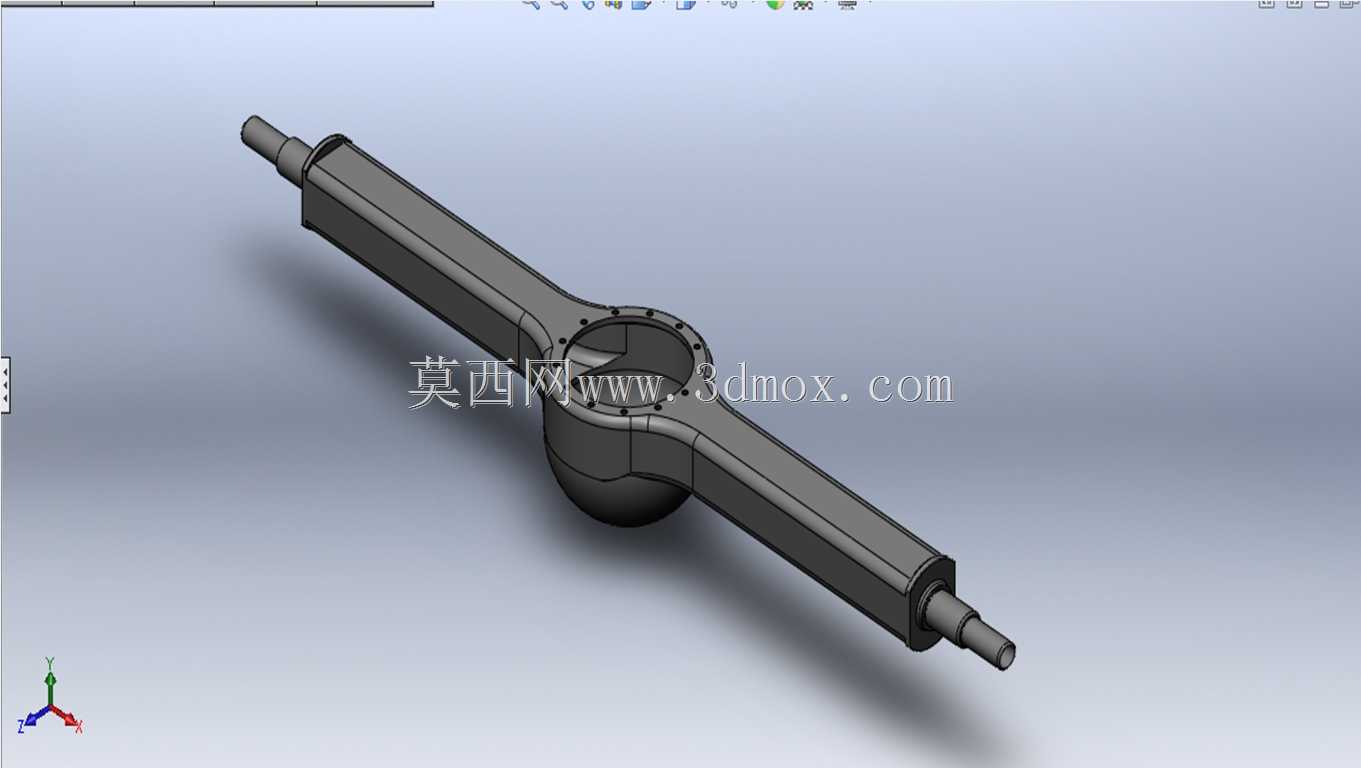

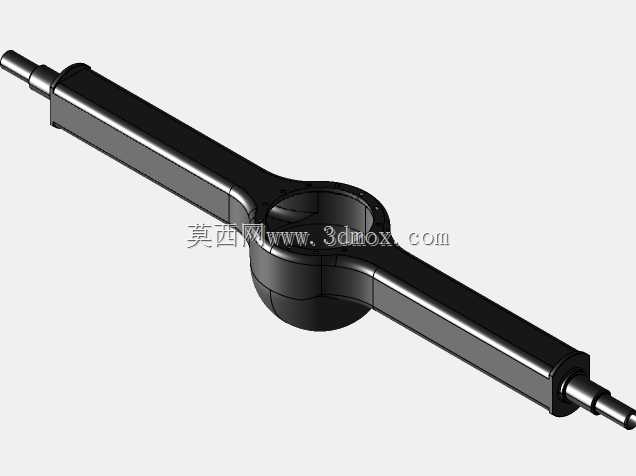

本次呈现的空心轴梁，是车辆底盘传动与承载系统中的核心构件，主要应用于商用载货车辆、早期后驱乘用车以及部分非道路工程作业车辆的底盘布局中，承担着连接两侧车轮、传递车身载荷、适配传动半轴布置的多重作用。在实际车辆运行场景中，该轴梁需要同时承受垂直方向的车身满载载荷、行驶过程中路面颠簸带来的纵向冲击载荷，以及车辆转向、变道时产生的横向扭矩，是保障车辆行驶稳定性与承载可靠性的关键结构件。从功能特性来看，这款空心轴梁采用中空贯通的结构设计，相较于传统实心轴梁，在保证整体结构强度与抗扭刚度的前提下，有效降低了构件自身重量，既能够减少车辆底盘的非簧载质量，提升行驶过程中的滤震表现，也能为传动半轴、差速器组件预留充足的布置空间，适配整体式驱动桥的装配需求。轴梁两端的阶梯轴头结构，是按照轮毂轴承、制动底板、轮边密封件的安装尺寸匹配设计的，轴颈处的直径公差、表面粗糙度都严格对应轮端组件的配合要求，能够保证轮毂转动时的同轴度，避免行驶过程中出现轮端偏摆、轴承异常磨损的问题。中间的球形壳体结构，是为了容纳主减速器、差速器总成而设计的，壳体边缘的螺栓孔位按照标准连接节圆布置，能够保证主减总成安装后的密封性能与连接强度，避免传动过程中出现壳体变形、齿轮啮合错位的问题。两侧的梁身采用变截面的箱型结构设计，从中间球壳位置向两端轴头逐步收窄，这种设计思路是基于载荷分布的力学特性优化而来：中间球壳位置承受的弯矩与扭矩最大，因此梁身截面尺寸更大、壁厚更厚，向两端延伸时载荷逐步降低，截面随之收窄，在不浪费材料的前提下实现应力的均匀分布，避免局部应力集中导致的结构断裂风险。在安装边界层面，轴梁上预留的多处安装凸台，分别对应钢板弹簧座、减震器连接支架、制动管路固定卡扣的安装位置，所有安装面的平面度、孔位间距都严格匹配整车底盘的装配公差，能够直接适配对应车型的底盘装配流程，不需要额外进行打孔、焊接等二次加工。梁身的过渡圆角设计也充分考虑了应力释放的需求，所有截面变化位置都采用大圆弧过渡，避免车辆长期在颠簸路面行驶时，应力集中位置出现疲劳裂纹，延长构件的整体使用寿命。
