汽车传动系统差速器壳体结构设计

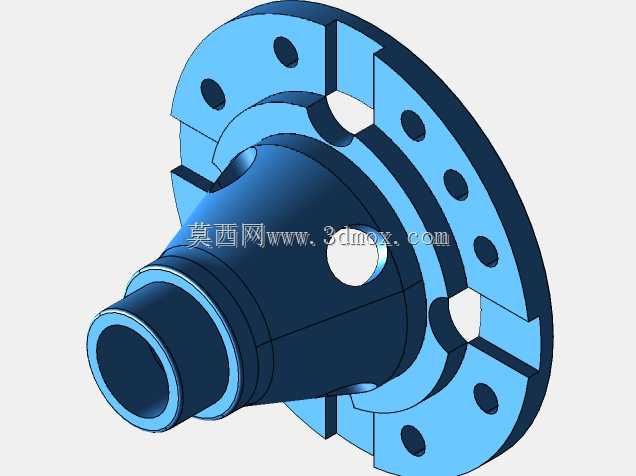

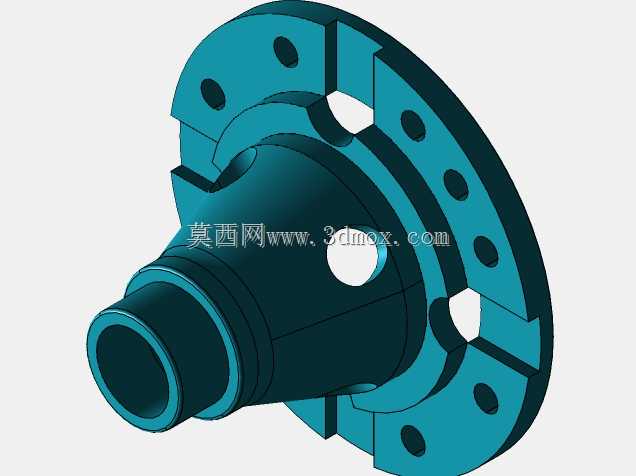

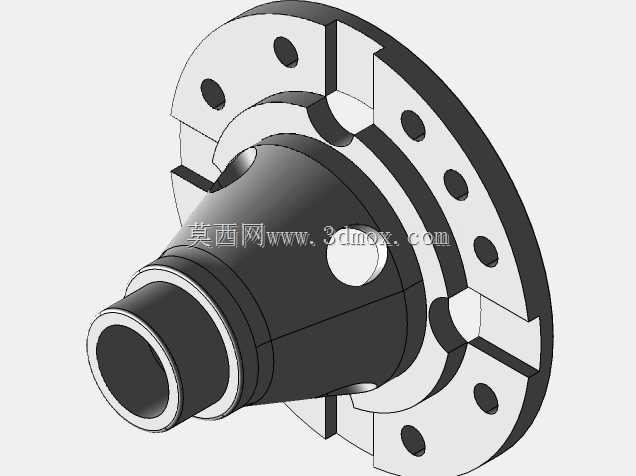

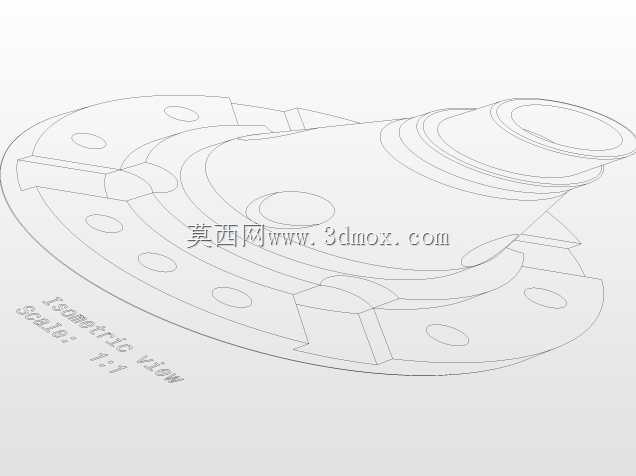

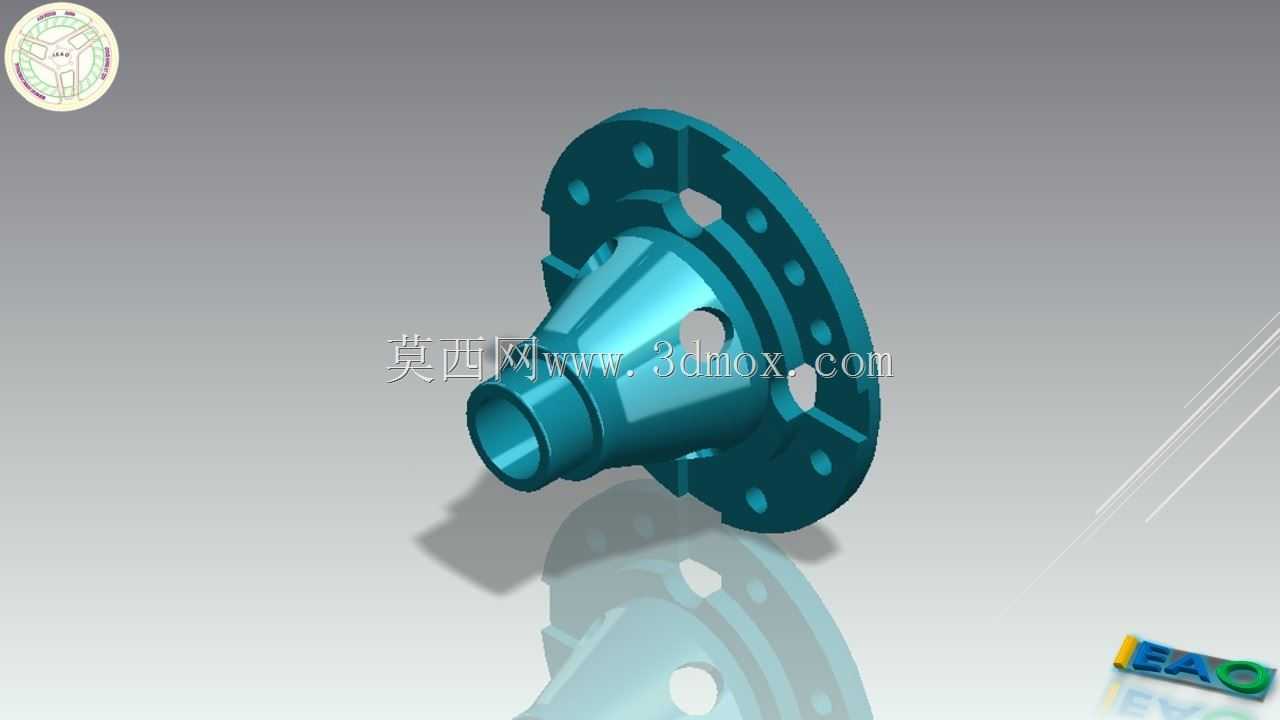

差速器壳体作为汽车驱动桥核心承载构件，是整套差速传动机构的安装基体，广泛应用于各类乘用车辆、商用载货汽车以及工程作业车辆的底盘传动系统中，直接决定车辆转弯工况下的动力分配稳定性与行驶平顺性。该壳体的核心功能是为差速器内部的行星齿轮、半轴齿轮、十字传动轴以及配套垫片提供封闭且定位精准的安装空间，在车辆直线行驶时，壳体随主减速器从动齿轮同步转动，将动力均匀传递至两侧半轴；当车辆进入转弯工况，两侧车轮存在转速差时，壳体承载内部齿轮的相对转动载荷，抵消轮速差带来的传动干涉，避免轮胎出现滑动磨损，同时保障车辆转向过程的动力输出连续性。从设计思路层面，该壳体采用一体化铸造成型后精加工的工艺路线，主体为锥形过渡的筒状结构搭配端部法兰安装盘，锥形筒身部分预留半轴穿装的中心通孔，侧壁开设的窗口用于内部齿轮组件的装配与润滑油脂的流通，可在装配阶段直接完成行星齿轮组的定位安装，后期维护时也可通过窗口快速检查内部齿轮磨损状态。端部法兰盘沿圆周方向均匀分布多个螺栓安装孔，用于与主减速器从动齿轮实现刚性连接，孔位的同轴度公差严格控制在0.02mm以内，保障高速转动下的动平衡表现，避免传动过程出现异常振动。壳体的安装边界完全匹配主流乘用车驱动桥的桥壳安装尺寸，法兰盘外径适配常规直径的从动齿轮安装规格，筒身轴向长度预留足够的齿轮安装空间，中心通孔直径适配标准规格的汽车半轴，整体安装接口可直接替换同平台车型的原厂差速器壳体，无需对桥壳结构进行二次改造。壳体的壁厚经过载荷仿真优化，在承载峰值扭矩的前提下尽可能降低整体自重，内壁设置有多个定位凸台，用于十字轴与半轴齿轮垫片的卡装定位，避免齿轮传动过程中出现轴向窜动，外壁的加强筋结构沿载荷传递方向分布，可有效抵消车辆急加速、急减速以及复杂路况下带来的冲击载荷，大幅提升壳体的抗疲劳使用寿命，适配各类复杂行驶工况的使用需求。
