半自动变速杆焊接作业工作站结构设计

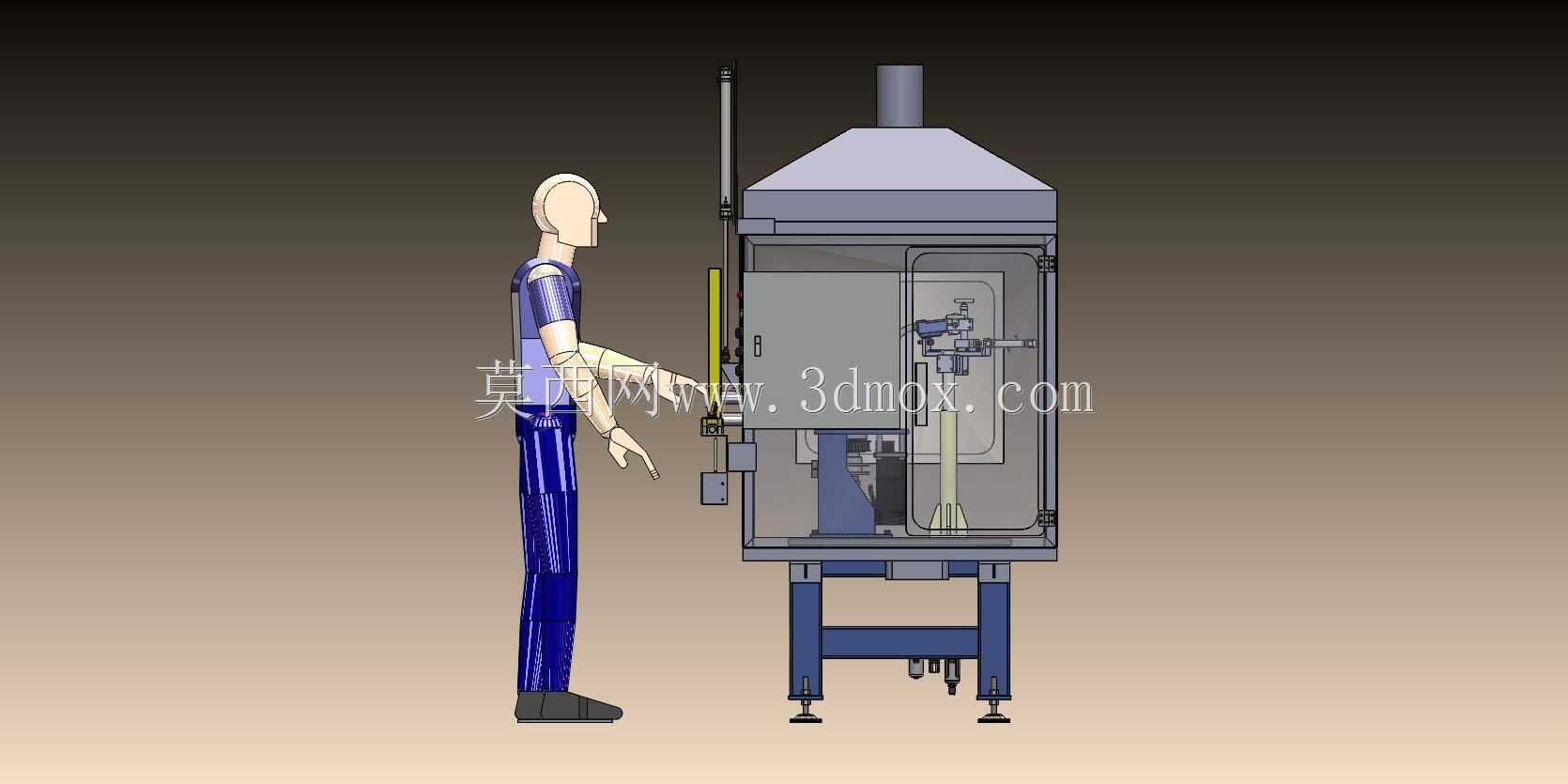

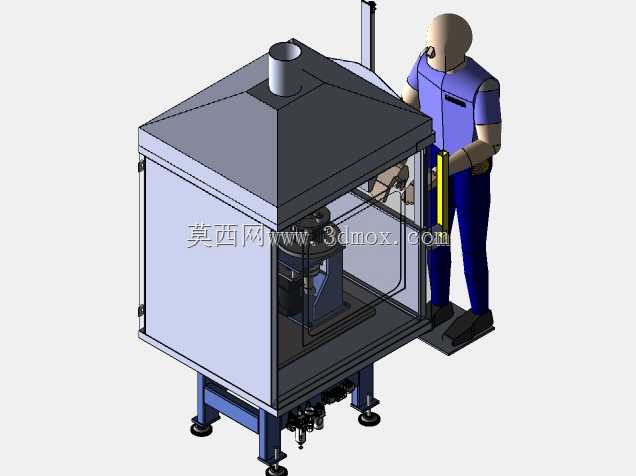

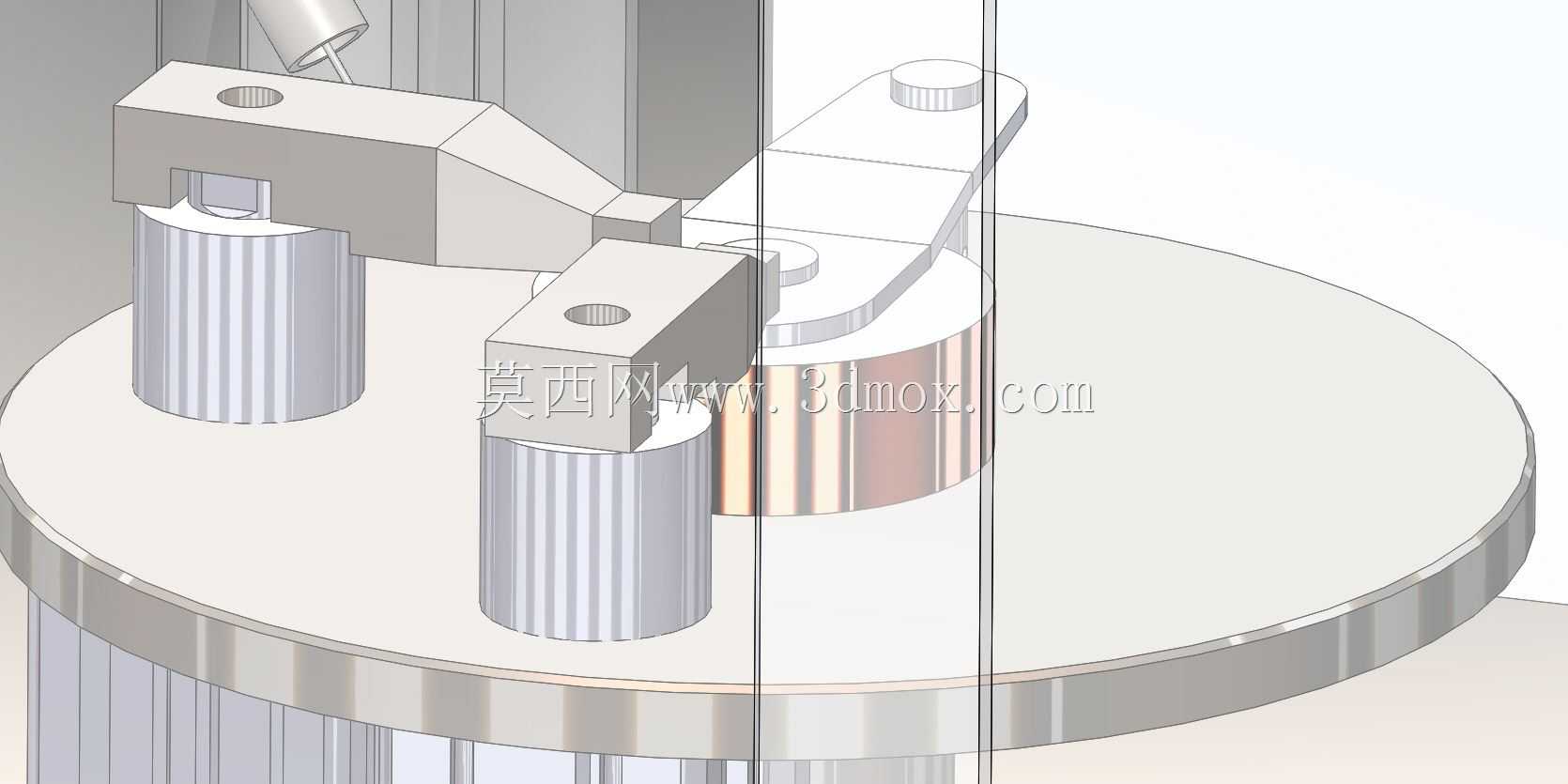

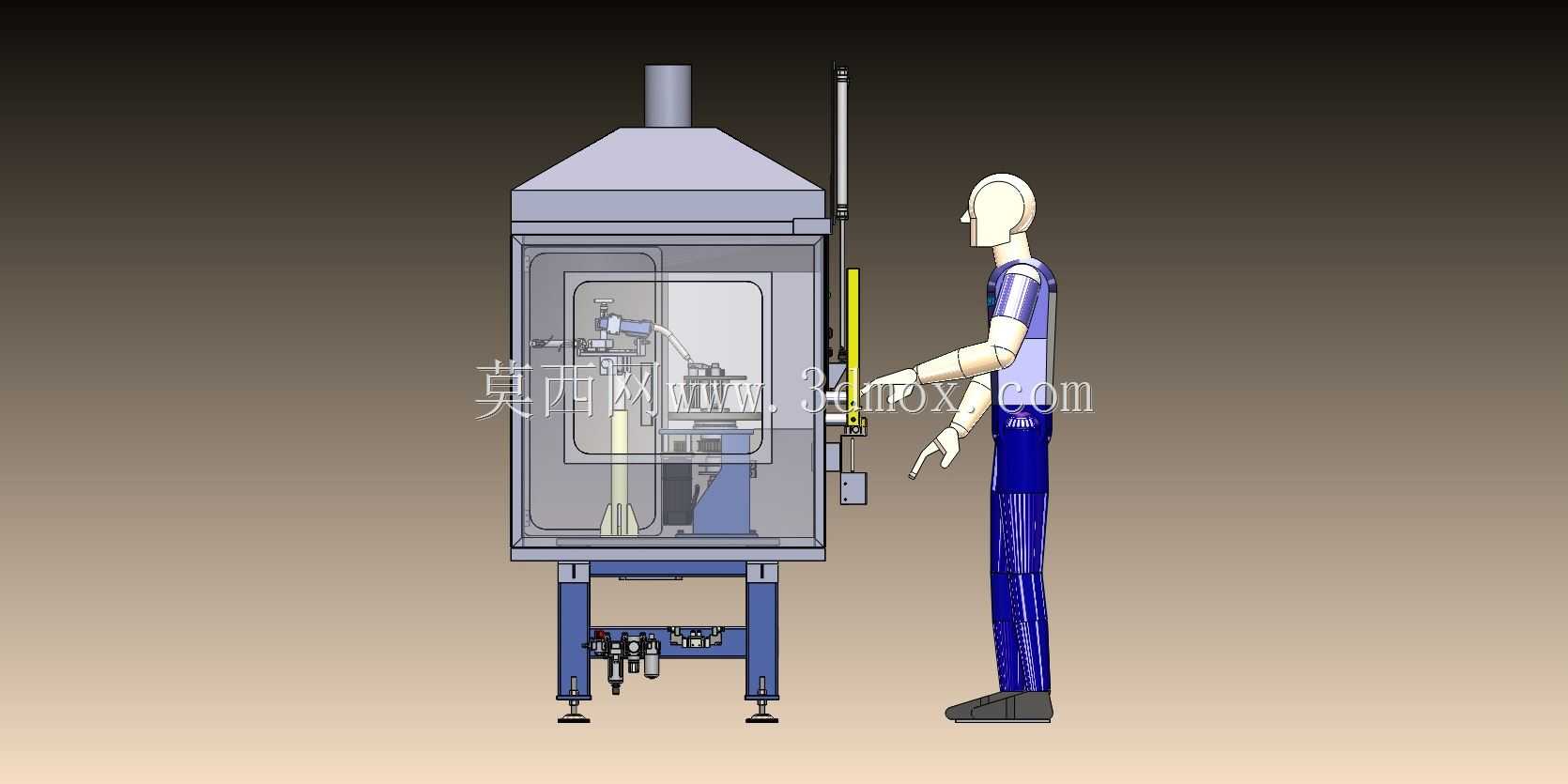

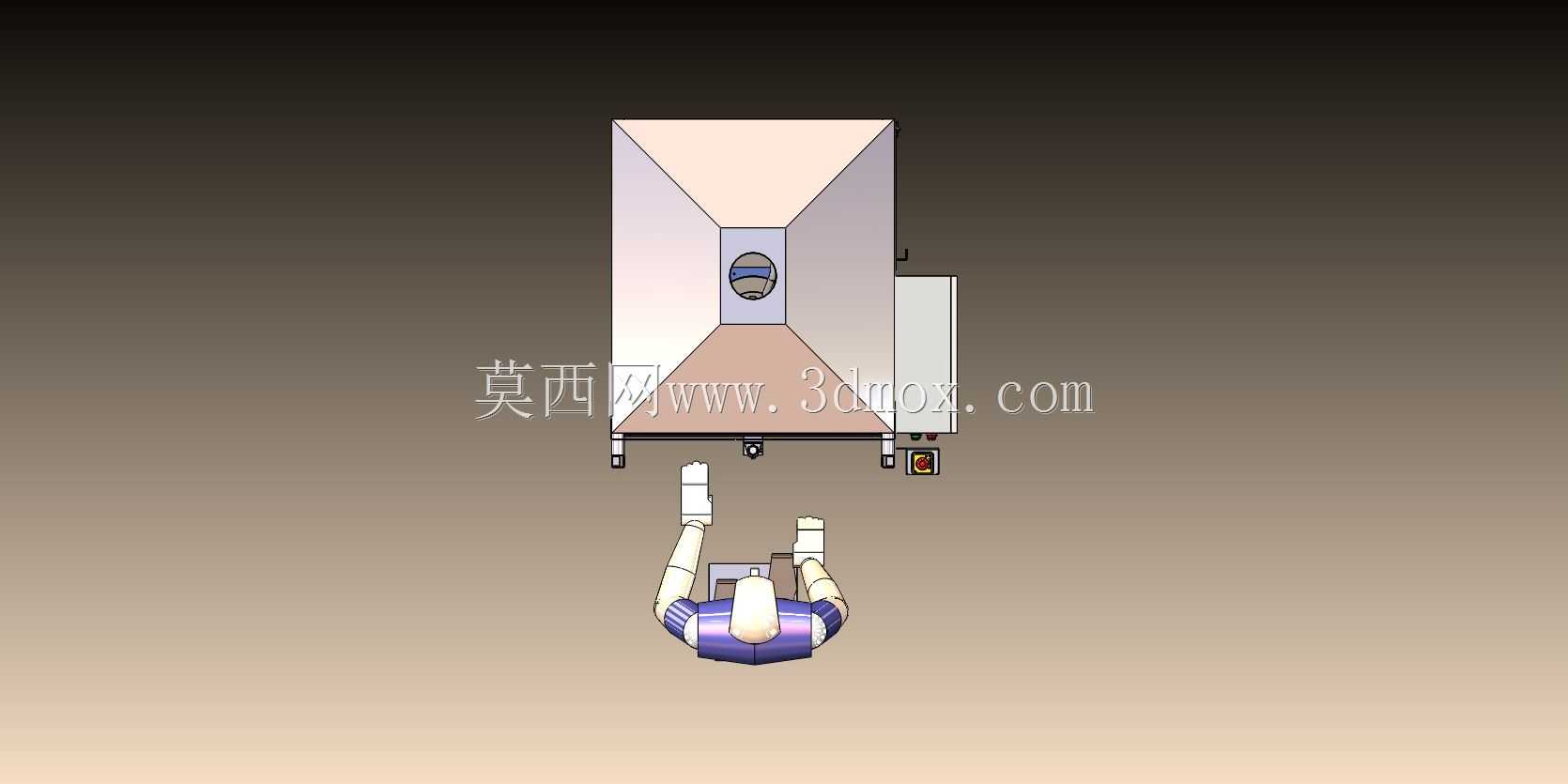

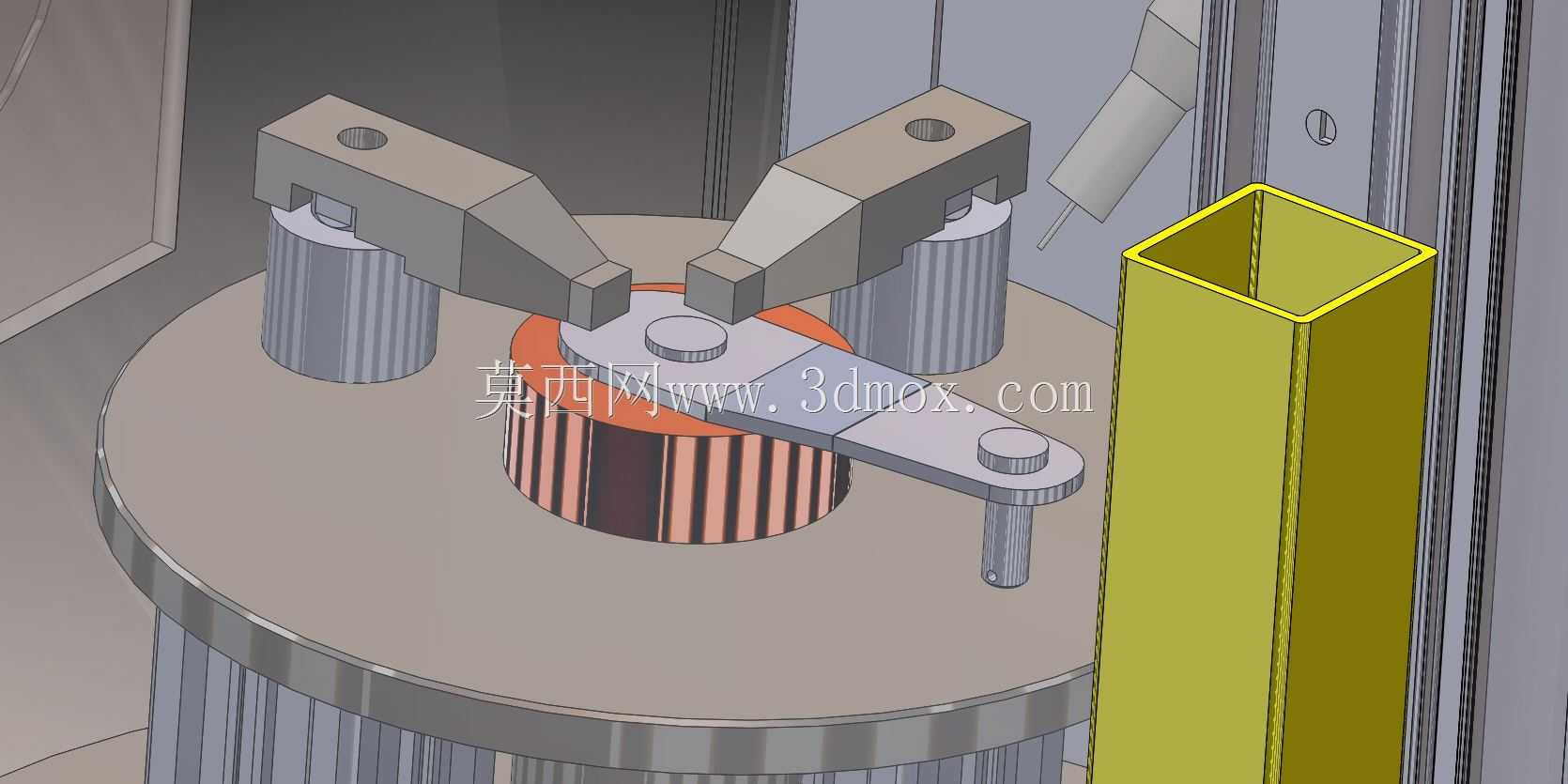

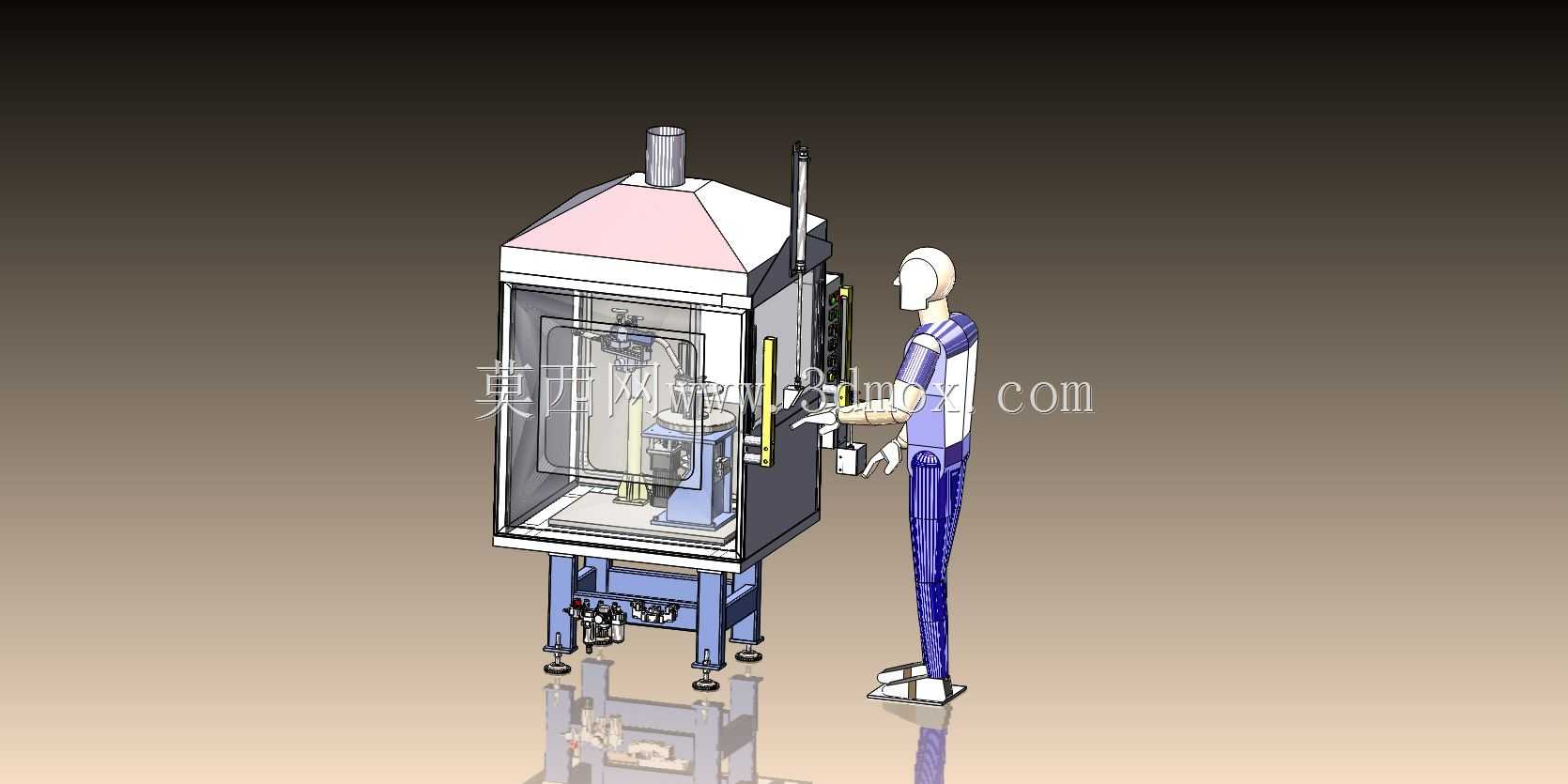

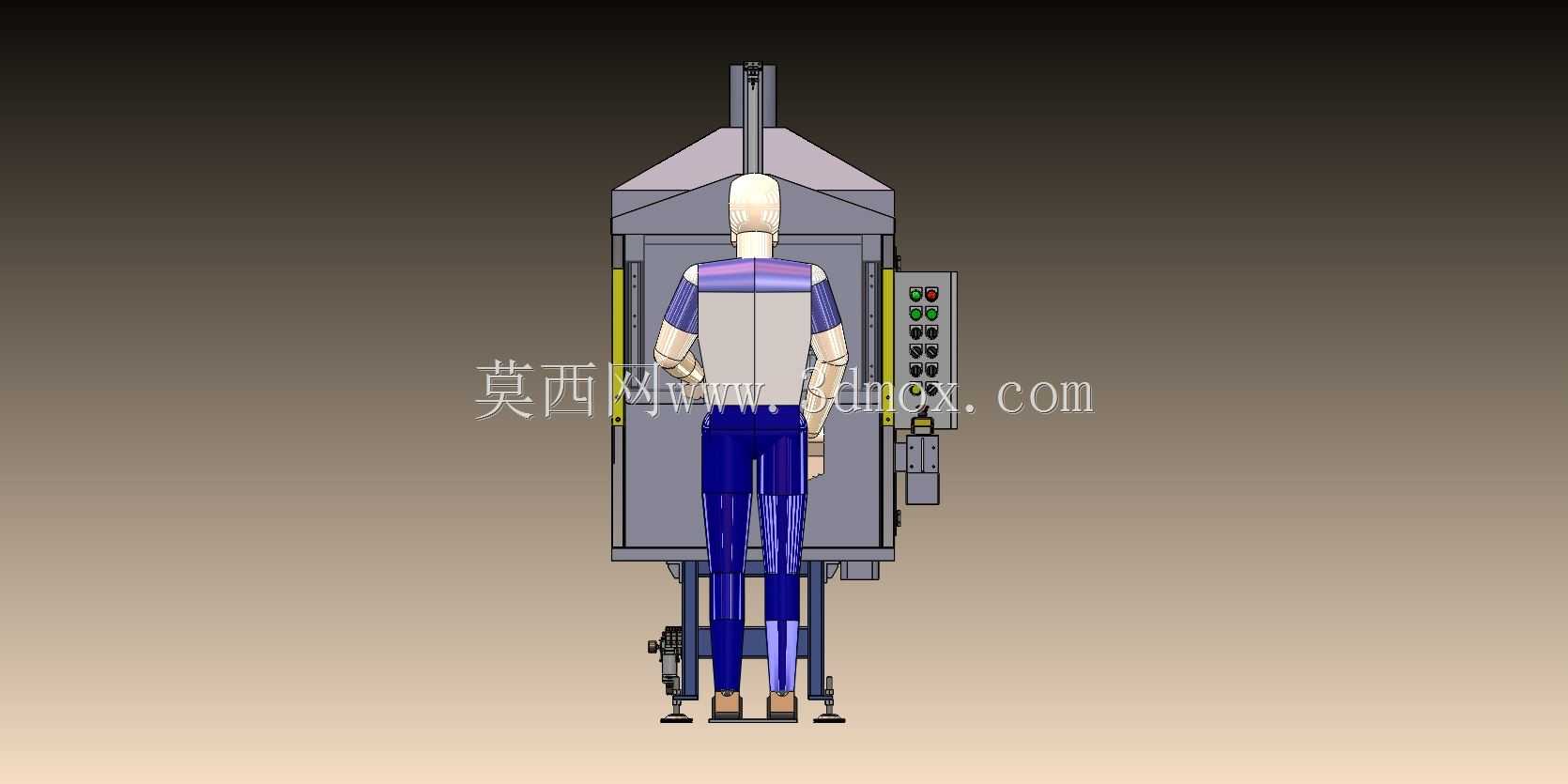

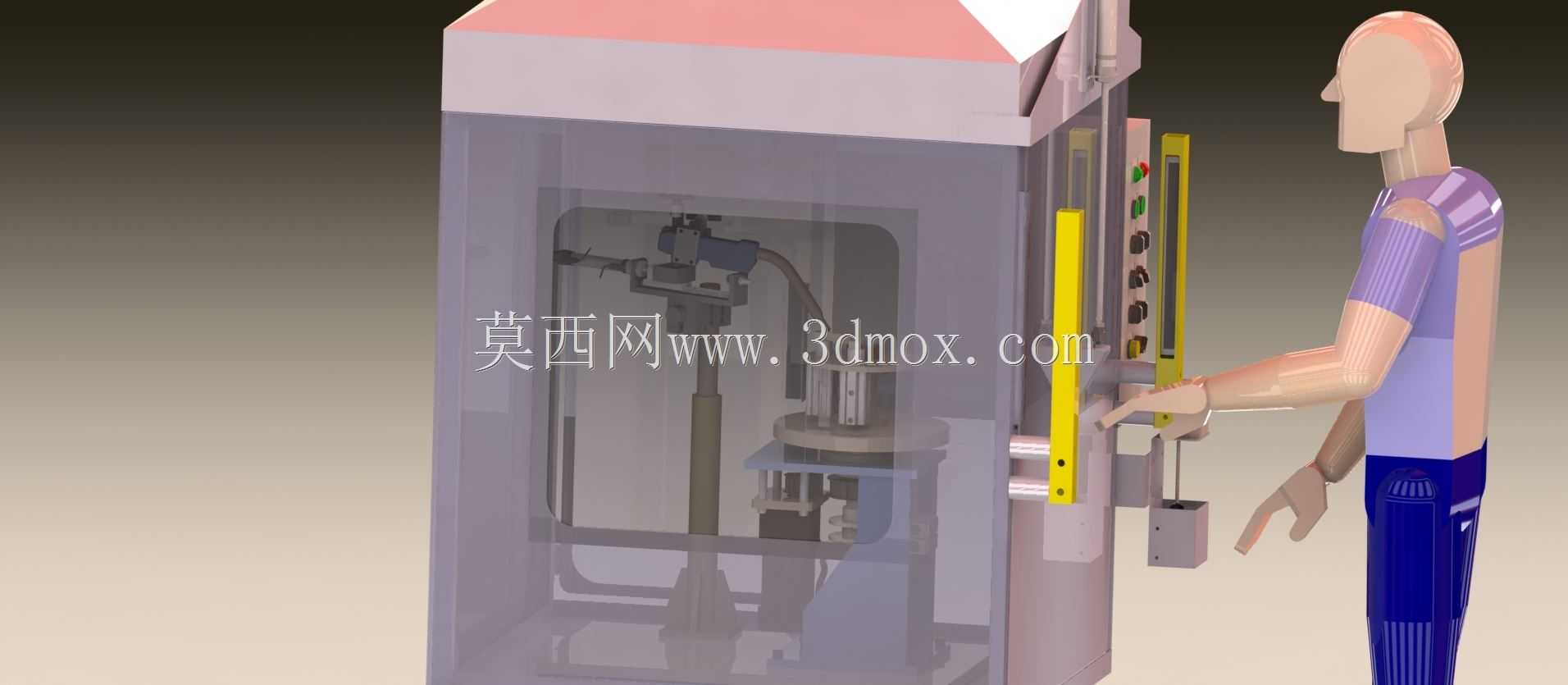

该设备面向汽车零部件生产环节的变速杆焊接工序打造，主要应用于汽车传动部件制造车间的批量焊接作业场景，可完成金属变速杆组件的环缝、搭接位焊接加工，适配中小规格乘用车辆变速杆的焊接生产需求，替代传统纯人工手持焊接的作业模式，降低焊接弧光、焊烟对作业人员的职业健康影响，同时稳定焊接质量，减少人工焊接带来的焊缝偏差、焊穿、虚焊等不良问题。设备整体采用立式封闭作业舱结构设计，核心作业区域设置独立焊接室，舱体采用遮光防护板材搭建，可有效阻隔焊接过程中产生的强弧光对外散射，避免周边非作业人员受弧光灼伤，舱体侧部集成焊烟导流接口，可对接车间集中焊烟净化系统，及时抽排焊接过程中产生的金属烟尘与有害气体，优化车间作业环境。作业位采用人机适配的站立操作布局，操作面板设置在舱体右侧符合人体操作习惯的高度位置，集成焊接参数调节、工位启停、急停控制等功能按键，作业人员可站在设备正面的操作位完成工件上下料、参数调整、作业启动等操作，无需大幅度弯腰或抬臂，适配常规身高作业人员的长时间操作需求。设备底部设置可调式支撑脚，可根据车间地面平整度调整支撑高度，保证设备整体水平放置，避免焊接过程中设备晃动影响焊缝精度，支撑脚采用防滑减震材质，可缓冲焊接作业产生的小幅振动，提升设备运行稳定性。设计过程中重点考量工件装夹的适配性，舱内设置可旋转的焊接工装夹具，可带动待焊接变速杆组件按照预设转速匀速旋转，保证焊枪能够沿焊缝轨迹完成连续焊接作业，无需人工调整工件角度，夹具采用快换式结构设计，可根据不同规格变速杆的外形尺寸更换夹头，适配多型号产品的共线生产需求。舱体内部预留焊枪安装调节空间，可根据焊接工艺要求调整焊枪的伸出长度、倾斜角度与对中位置，适配不同焊接工艺的参数要求，设备整体安装边界紧凑，无需占用过大的车间生产面积，可直接对接现有零部件生产线的工序布局，嵌入变速杆加工的生产流程中，完成焊接工序后可直接流转至下一质检、机加工环节，减少工序间的工件转运距离，提升整体生产流转效率。
