电路板加工用螺纹定位锁紧夹具

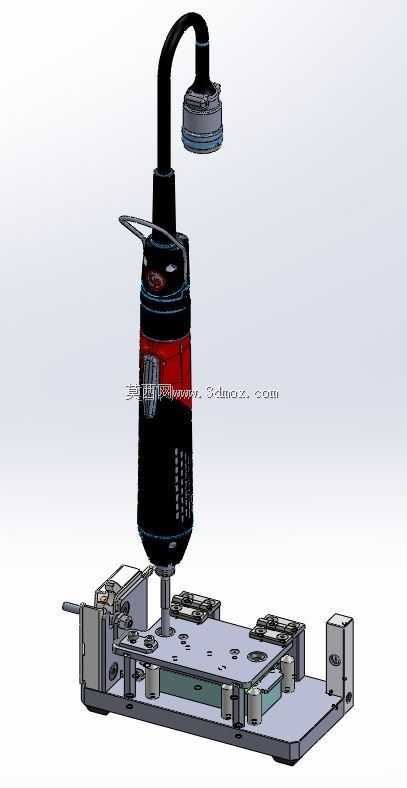

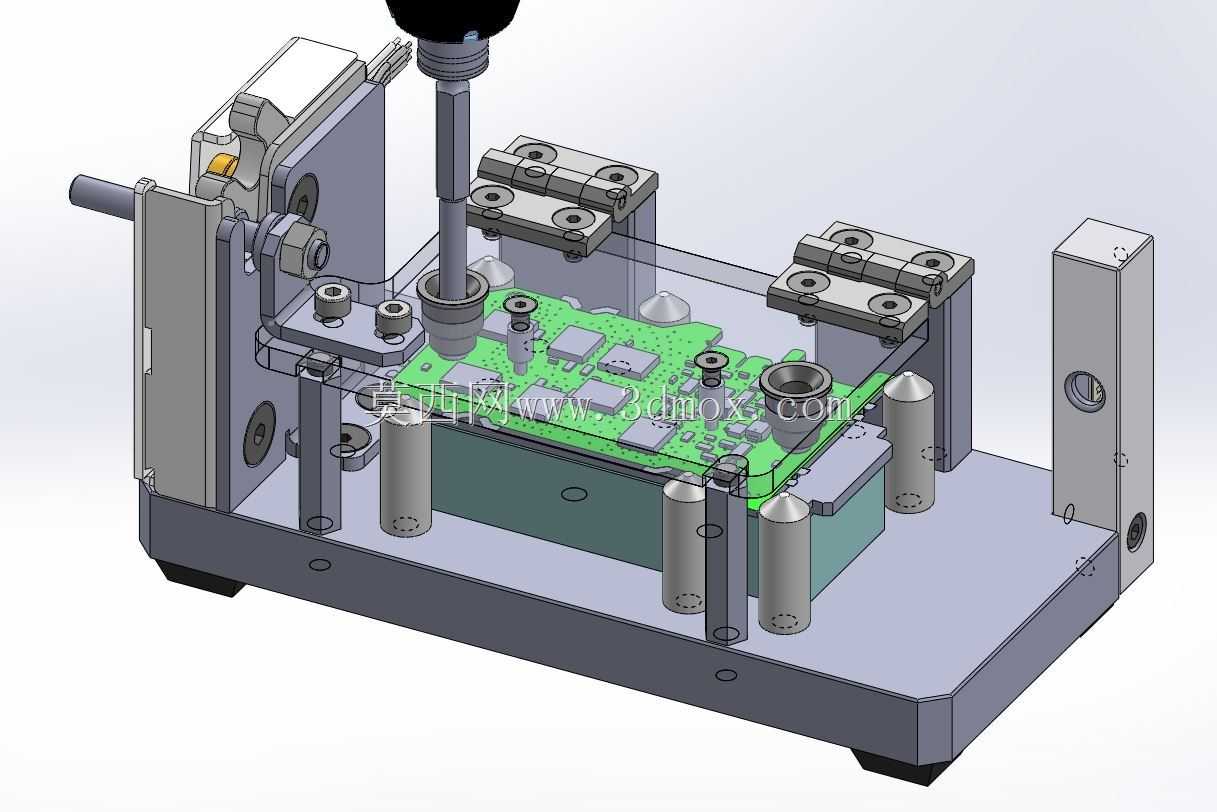

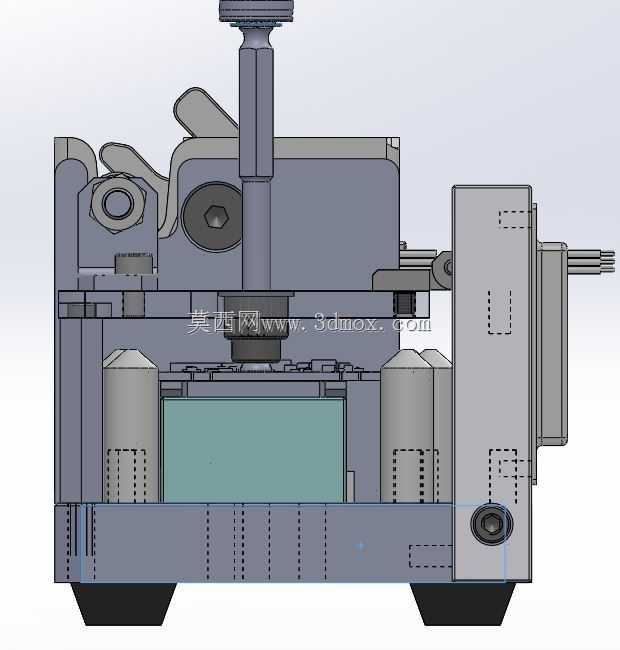

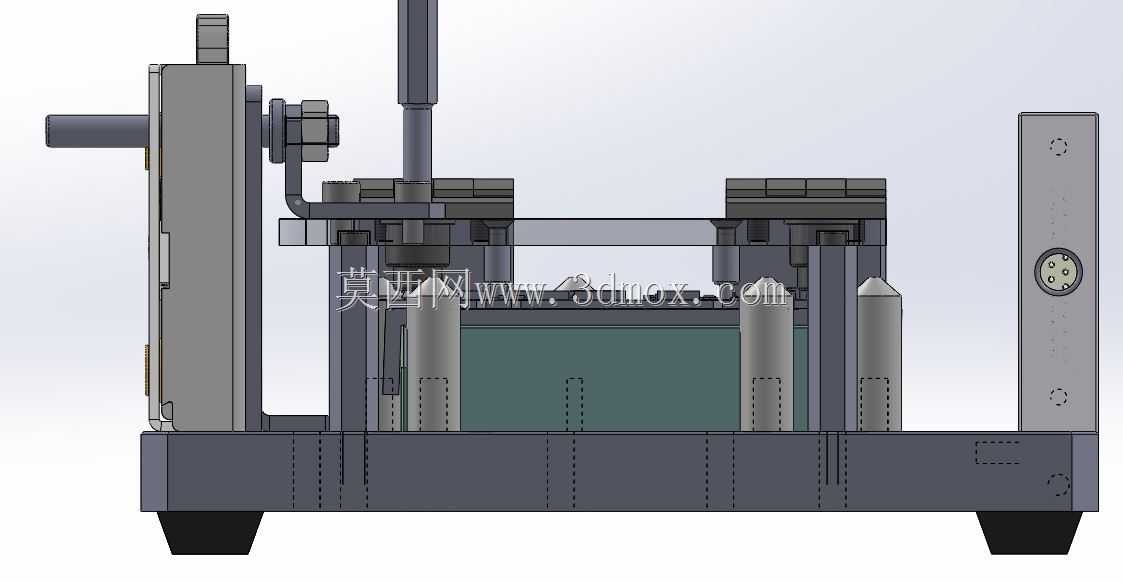

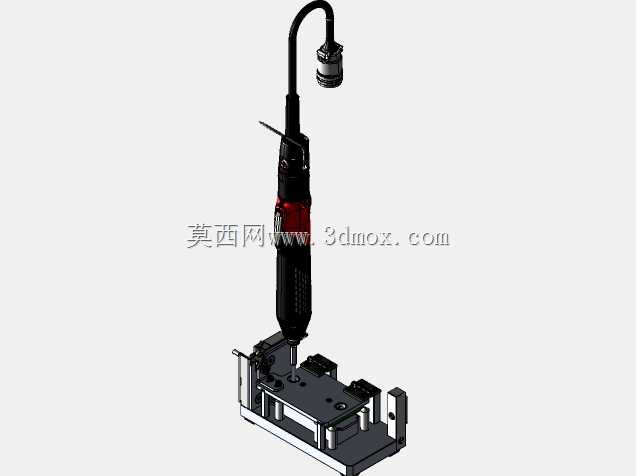

该螺纹夹具主要应用于电子制造行业的电路板精密加工场景，针对PCB板类零件的螺纹加工工序设计，可在电路板攻丝、螺纹检测、螺丝预装等作业环节中提供稳定的工件定位与夹持，解决薄板类电子零件加工时易变形、定位偏移、夹持受力不均的行业痛点，适配小批量多品种的电路板加工产线，也可嵌入半自动加工工位配合电动攻丝设备完成作业。夹具整体采用卧式底板承载结构，底板为加厚矩形金属件，底部设置四个减震垫脚，可直接放置于常规工作台面使用，无需额外打孔安装，整体安装边界适配多数小型加工工位的台面尺寸，不会占用过多操作空间。夹具的核心功能包含工件预定位、多点压紧、加工导向三个部分，预定位结构通过多组等高支撑柱托举电路板底面，支撑柱的排布完全避让电路板上的元器件焊点与布线区域，避免压损板上已焊接的电子元件，支撑柱顶端设置柔性缓冲垫，接触电路板时不会刮伤板面绿油层。压紧结构采用两组对称布置的快速压块，压块可沿横向导轨调整位置，适配不同长宽尺寸的电路板夹持，压块的压紧行程带有自锁功能，夹持后不会因加工振动出现松脱，同时压紧力可通过侧边的调节旋钮微调，避免压力过大导致薄板变形。加工导向部分设置有垂直导向轴套，正对电路板上需要加工螺纹的孔位，可引导攻丝工具垂直进入加工位置，避免攻丝偏斜导致的螺纹滑牙、孔位报废问题，导向轴套可根据不同的螺纹规格快速更换，适配M2到M6区间的常见电路板安装螺纹加工需求。夹具侧边设置有快速扳动式锁紧手柄，操作人员可单手完成工件的装夹与拆卸，单工位装夹耗时不超过两秒，大幅提升上下料效率，夹具的所有活动部件均做了防尘处理，可适配电子车间的洁净生产环境，长期使用不会因积尘出现卡滞问题。整体设计充分考虑了电路板类零件的加工特性，所有与工件接触的部位均做了绝缘防护处理，避免夹持过程中产生静电损伤板上的敏感电子元件，结构上没有多余的突出部件，操作区域无干涉死角，方便操作人员调整工件位置与观察加工状态。
