PCB引脚压装作业专用压入销工装

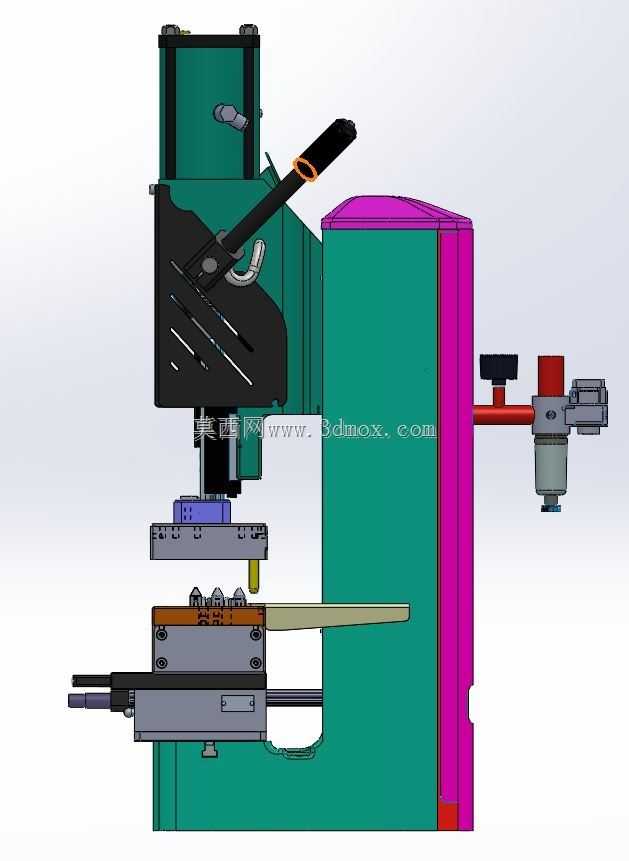

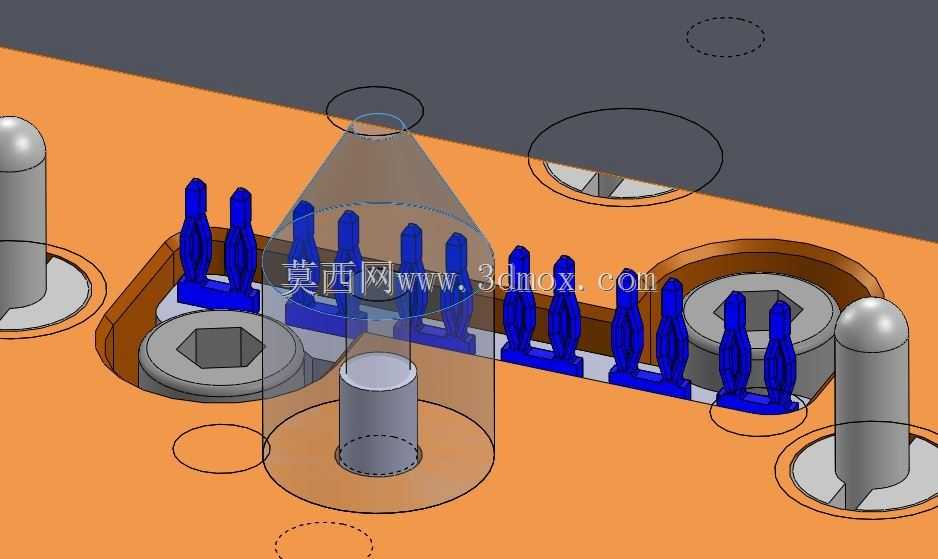

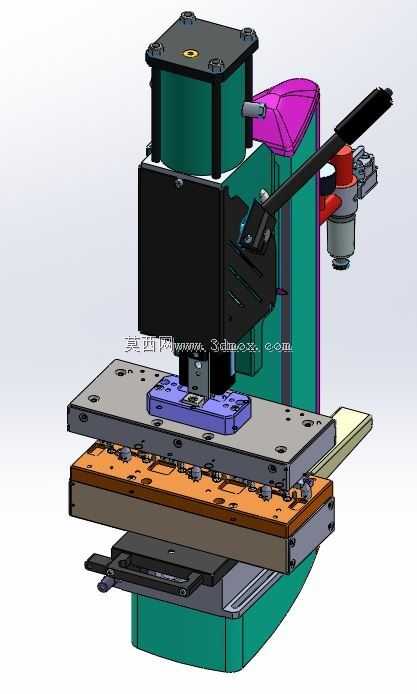

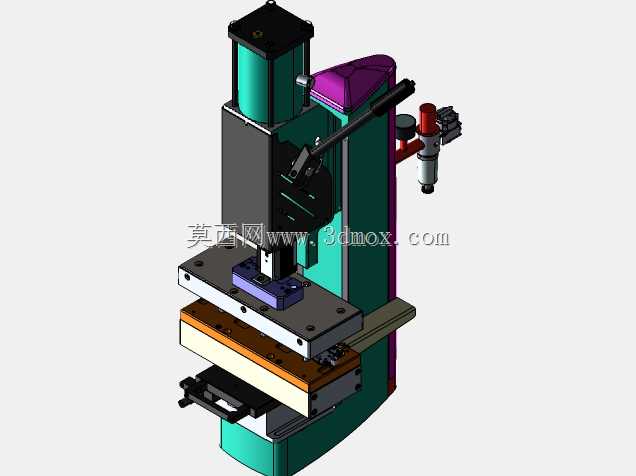

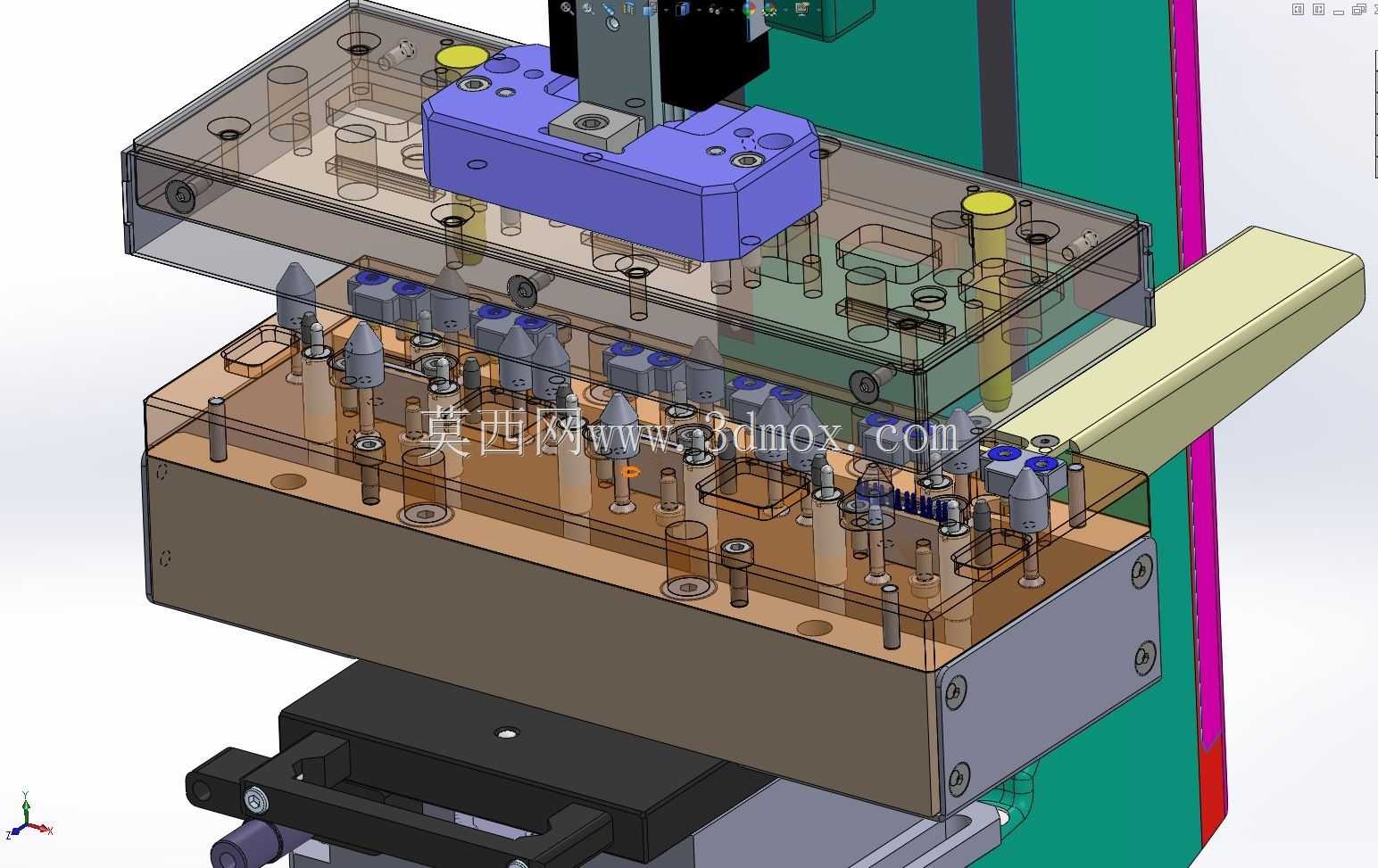

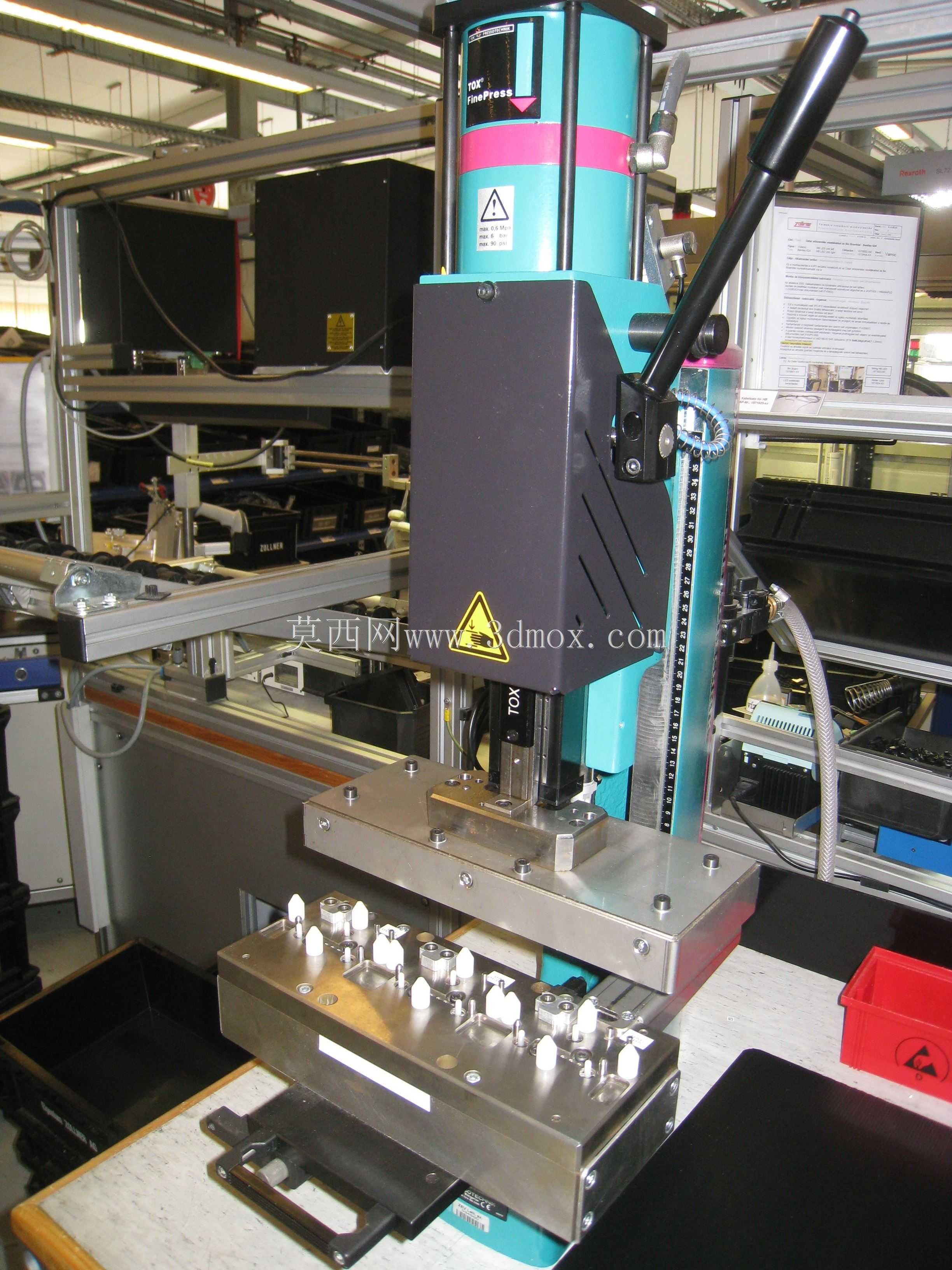

该压装工装主要应用于电子制造领域的PCB板组装生产环节，针对电路板元器件引脚压装工序设计，适配中小批量电子组装产线的引脚压合作业需求，可完成插针类元器件引脚与PCB板孔位的精准压入装配，替代传统手工敲击压装的作业方式，避免引脚歪斜、PCB板受压破损、压装深度不一致等常见装配缺陷，大幅提升PCB板引脚装配的一致性与良品率。工装整体采用立式紧凑布局设计，主体支撑结构采用高强度金属材质加工，保证长期压装作业下的结构刚性，避免反复受力产生形变影响压装精度。上部配置压装动力执行单元，搭配手动操作的压杆控制结构，操作人员可通过侧部长手柄控制压头的下压行程，操作力度反馈清晰，可根据不同引脚的压装需求灵活控制下压速度与压力，适配不同规格插针、不同厚度PCB板的压装要求。中部设置分层式工件定位结构，下层为PCB板承载定位平台，采用绝缘耐磨材质加工，根据对应PCB板的外形与孔位设置定位销与避让槽，保证PCB板放置后位置精准无偏移，同时预留元器件避让空间，避免压装过程中碰伤板上已贴装的元器件；上层为压头导向固定板，配置与引脚位置一一对应的导向孔，保证压头下行过程中精准对准引脚位置，将压力垂直均匀传递到引脚端面，避免引脚受压弯曲。压装工位设置可抽拉的载料结构，方便操作人员上下料，压装完成后可抽出载台取出成品，放入待加工工件，提升作业周转效率。工装的安装边界适配常规车间工作台面安装要求，底部支撑结构可直接固定在标准工作台面上，无需额外定制安装基座，整体占用空间小，可灵活布置在产线的任意装配工位。设计过程中重点考虑压装过程的受力均匀性，压头组件采用浮动连接结构，可自动适配PCB板的微小平面度误差，保证每个引脚的压入深度一致，压装力控制在元器件引脚可承受的范围内，既保证引脚与PCB板结合牢固，又不会压裂PCB板基材或损伤引脚镀层。工装的操作侧预留足够的操作空间，操作人员放置工件、按压压杆、取出成品的动作路径无遮挡，符合人工操作的人机工程学要求，长时间作业不易产生疲劳。
