电缆焊接定位压紧工装夹具结构设计

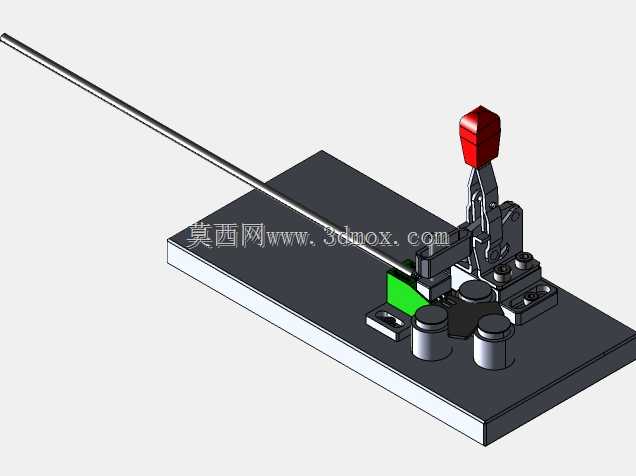

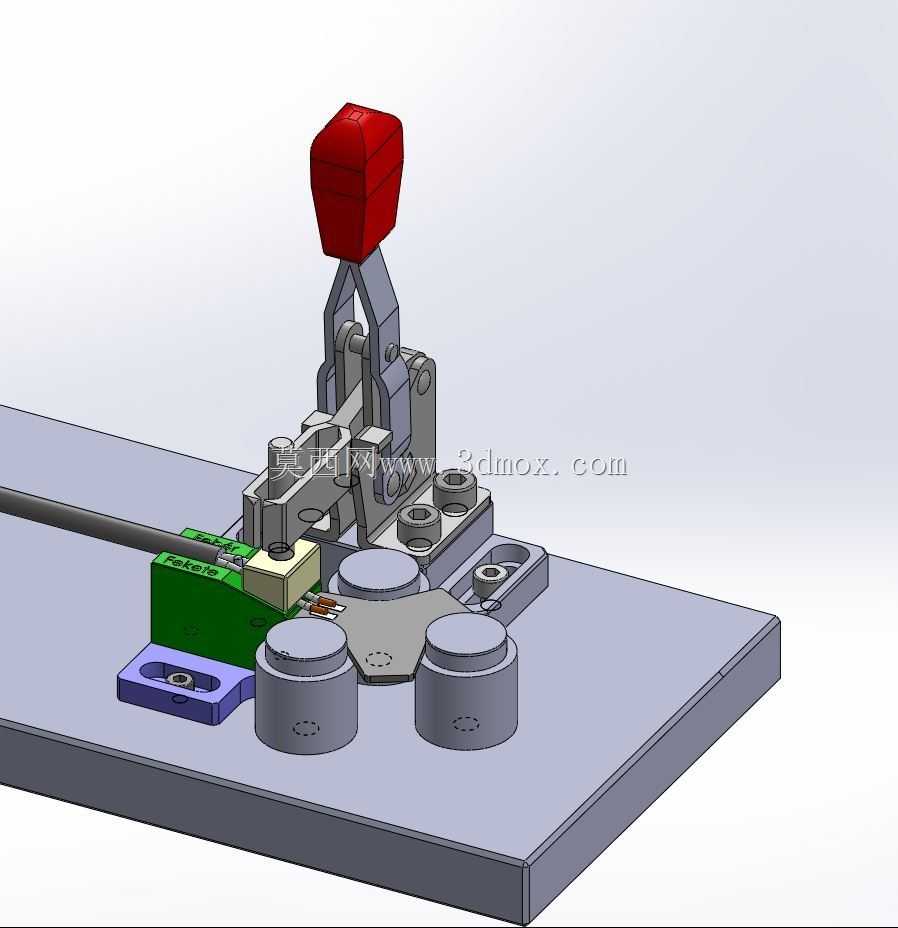

这款电缆焊接定位夹具，主要应用于电子线束加工、低压电器组件装配、小型五金件焊接工序的生产场景，针对线缆与金属接片焊接过程中易移位、焊点偏移、线缆松脱的行业痛点设计，可在手工焊接、半自动电阻焊工位上完成工件的快速装夹定位，替代传统手扶对位、胶带临时固定的低效作业方式，大幅降低焊接过程中的对位偏差，提升焊点一致性与焊接作业效率。夹具整体采用底板式安装结构，平整的金属底板作为整套机构的安装基准，所有功能组件均通过螺栓固定在底板上，可直接放置在焊接工作台面使用，也可通过底板预留的安装孔锁附在自动化焊接工位的台面上，安装边界规整，不需要额外改造现有工位布局，适配多数常规焊接作业台的安装尺寸。夹具的核心压紧机构采用垂直式快速夹钳结构，顶部配置红色绝缘操作手柄，操作人员单手下压即可完成压紧锁定，上抬即可快速松脱取件，操作行程经过适配设计，压紧后不会过度挤压线缆外层绝缘层，同时能提供足够的压紧力避免焊接过程中线缆窜动。夹钳的压头位置配置了绝缘防护垫块，避免焊接过程中电流传导至夹钳本体造成打火损伤，也能防止压头刮伤线缆外层。定位区域采用分层定位设计，紫色垫块作为线缆端部的承托定位件，绿色定位块开设有与线缆外径匹配的定位槽，可将待焊接电缆精准限制在槽内，保证线缆伸出长度一致；金属接片定位座设置了两个定位圆柱，可将待焊接的金属接片精准套设在定位柱上，保证线缆线芯与接片焊接位置完全对齐，不需要操作人员反复调整对位。整套夹具的定位组件均采用可拆卸式设计，更换不同规格的定位垫块与定位槽块，即可适配不同线径的电缆、不同外形的焊接接片装夹需求，不需要更换整套夹具体，可快速切换生产不同规格的线束焊接组件，适配多品种小批量的线束生产场景。夹钳的压紧力可通过尾部的调节螺栓微调，针对不同线径的软质线缆、硬质线缆调整合适的压紧力度，既保证装夹稳固，又避免压伤线缆绝缘层或薄壁接片。整套机构没有复杂的传动结构，日常维护仅需要定期在夹钳铰接点涂抹润滑脂即可，长期使用磨损后可单独更换夹钳标准件或定位垫块，维护成本极低，非常适合中小型五金加工、线束生产车间的焊接工位使用，能有效降低操作人员的劳动强度，减少焊接不良品的产生。
